Формирователь импульсов

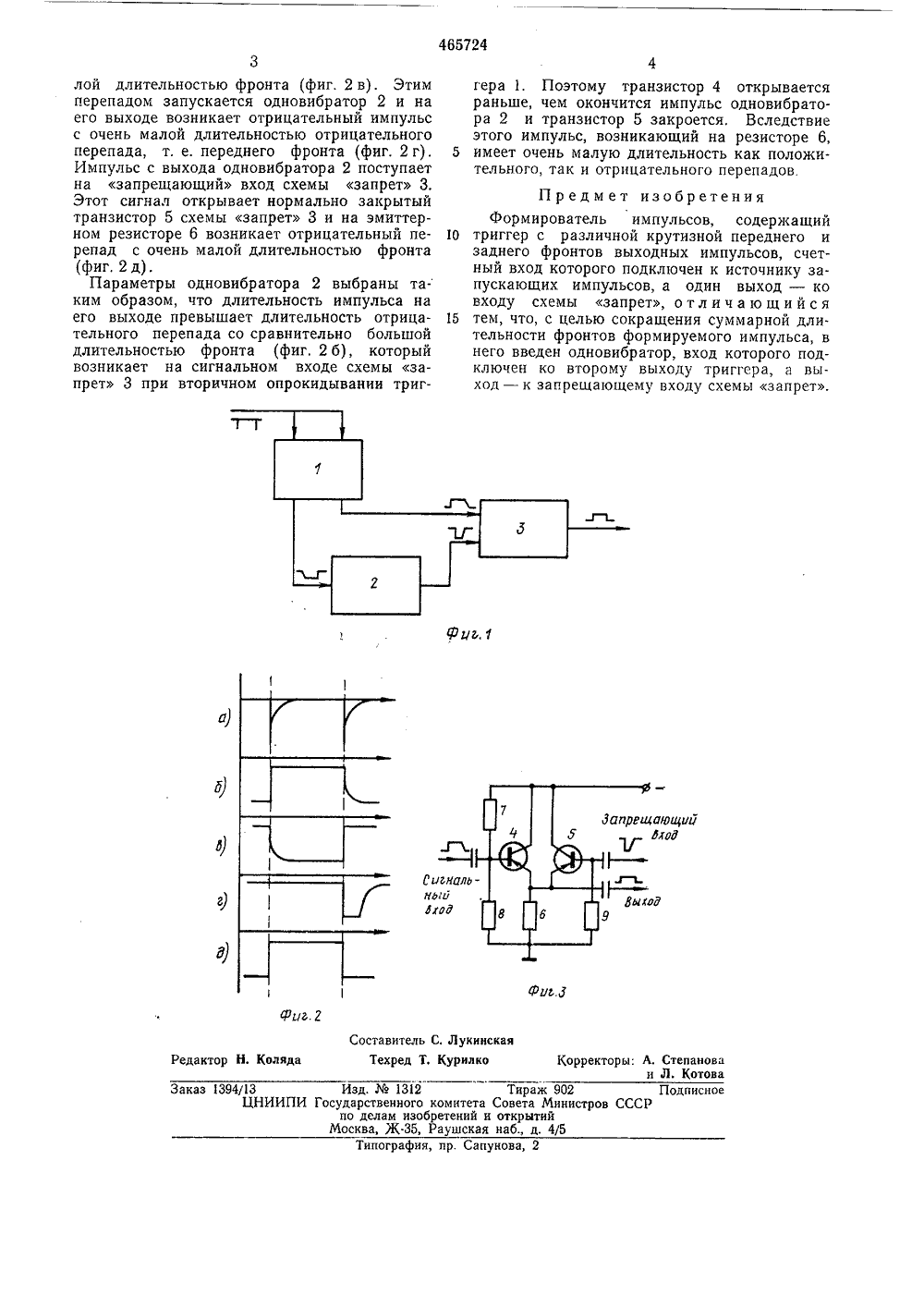

ОПИСАНИЕ ИЗОБРЕТЕНИЯ р 465724 Союз Советских Социалистических Республик(32) Приоритет 51) Н 031 с 5/ Государственный комите Совета Министров СССР ло делам изобретенийи открытий Опубликовано 30.03,75, Бюллетень1 Дата опубликования описания 26,06.75А. Н. Могилевский и И. А. Трифонова дена Ленина институт геохимии и аналитической хи им, В. И, ВернадскогоИРОВАТЕЛЪ ИМПУЛЬСОВ 54) ектр- оспол- ровых Изобретение относится к области эл измерительной техники и может быть и зовано, в частности, в электронных циф приборах,Известный формирователь импульсов, содержащий триггер с различной крутизной переднего и заднего фронтов выходных импульсов, счетный вход которого подключен к источнику запускающих импульсов, а один выход - ко входу схемы запрет, обладает значительной суммарной длительностью фронтов формируемого импульса.Цель изобретения - сокращение суммарной длительности фронтов формируемого импульса.Для этого в предлагаемый формирователь введен одновибратор, вход которого подключен ко второму выходу триггера, а выход - к запрещающему входу схемы запрет.На фиг, 1 представлена блок-схема предлагаемого формирователя; на фиг, 2 - эпюры напряжений в отдельных узлах; на фиг. 3 - вариант выполнения схемы запрет.Предлагаемый формирователь импульсов содержит триггер 1 с различной крутизной переднего и заднего фронтов выходных импульсов, счетный вход которого подключен к источнику запускающих импульсов, одновибратор 2 и схему запрет 3, выполненную на транзисторах 4 и 5 и резисторах 6 - 9. Работает предлагаемый формирователь импульсов следующим образом.Командные импульсы, временной интервалмежду которыми определяет длительность ис 5 комого импульса, поступают на счетный входтриггера 1 (фиг. 2 а), Триггер 1 опрокидывается первым командным импульсом. Сигнал снормально закрытого транзистора триггера 1,имеющий вид положительного перепада с10 очень малой длительностью фронта, поступает на сигнальный вход схемы запрет 3(фиг. 2 б). Этот сигнал закрывает нормальнооткрытый транзистор 4 схемы запрет 3,вследствие чего на эмиттерном резисторе 615 возникает положительный перепад с очень малой длительностью фронта (фиг. 2 д),Сигнал с другого (нормально открытого)транзистора триггера 1 имеет вид отрицательного перепада со сравнительно большой дли 20 тельностью фронта (фиг. 2 в). Этот сигнал поступает на вход одновибратора 2, но не запускает его, так как одновибратор 2 чувствителен только к импульсам (перепадам) положительной полярности.25 При поступлении на вход триггера 1 второго командного импульса триггер опрокидывается вторично, возвращаясь в исходное положение, При этом на транзисторе триггера 1,соединенном со входом одновибратора 2, воз.30 никает положительный перепад с очень маТираж 902овета Министровткрытийаб., д. 4/52 Изд.1312 сударственного комитета С по делам изобретений и о Москва, Ж.35, Раушская н Типография, пр. Сапунова, аказ 1394/13ЦНИИПИ ПодписиСР 3лой длительностью фронта (фиг. 2 в). Этим перепадом запускается одновибратор 2 и на его выходе возникает отрицательный импульс с очень малой длительностью отрицательного перепада, т. е. переднего фронта (фиг. 2 г). Импульс с выхода одновибратора 2 поступает на запрещающий вход схемы запрет 3, Этот сигнал открывает нормально закрытый транзистор 5 схемы запрет 3 и на эмиттерном резисторе 6 возникает отрицательный перепад с очень малой длительностью фронта (фиг, 2 д).Параметры одновибратора 2 выбраны та- ким образом, что длительность импульса на его выходе превышает длительность отрицательного перепада со сравнительно большой длительностью фронта (фиг. 2 б), который возникает на сигнальном входе схемы запрет 3 при вторичном опрокидывании триггера 1. Поэтому транзистор 4 открывается раньше, чем окончится импульс одновибратора 2 и транзистор 5 закроется, Вследствие этого импульс, возникающий на резисторе 6, 5 имеет очень малую длительность как положительного, так и отрицательного перепадов. Предмет изобретенияФормирователь импульсов, содержащий 1 О триггер с различной крутизной переднего изаднего фронтов выходных импульсов, счетный вход которого подключен к источнику запускающих импульсов, а один выход - ко входу схемы запрет, о т л и ч а ю щ и й с я 15 тем, что, с целью сокращения суммарной длительности фронтов формируемого импульса, в него введен одновибратор, вход которого подключен ко второму выходу триггера, а выход - к запрещающему входу схемы запрет.
