Автоколебательный генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

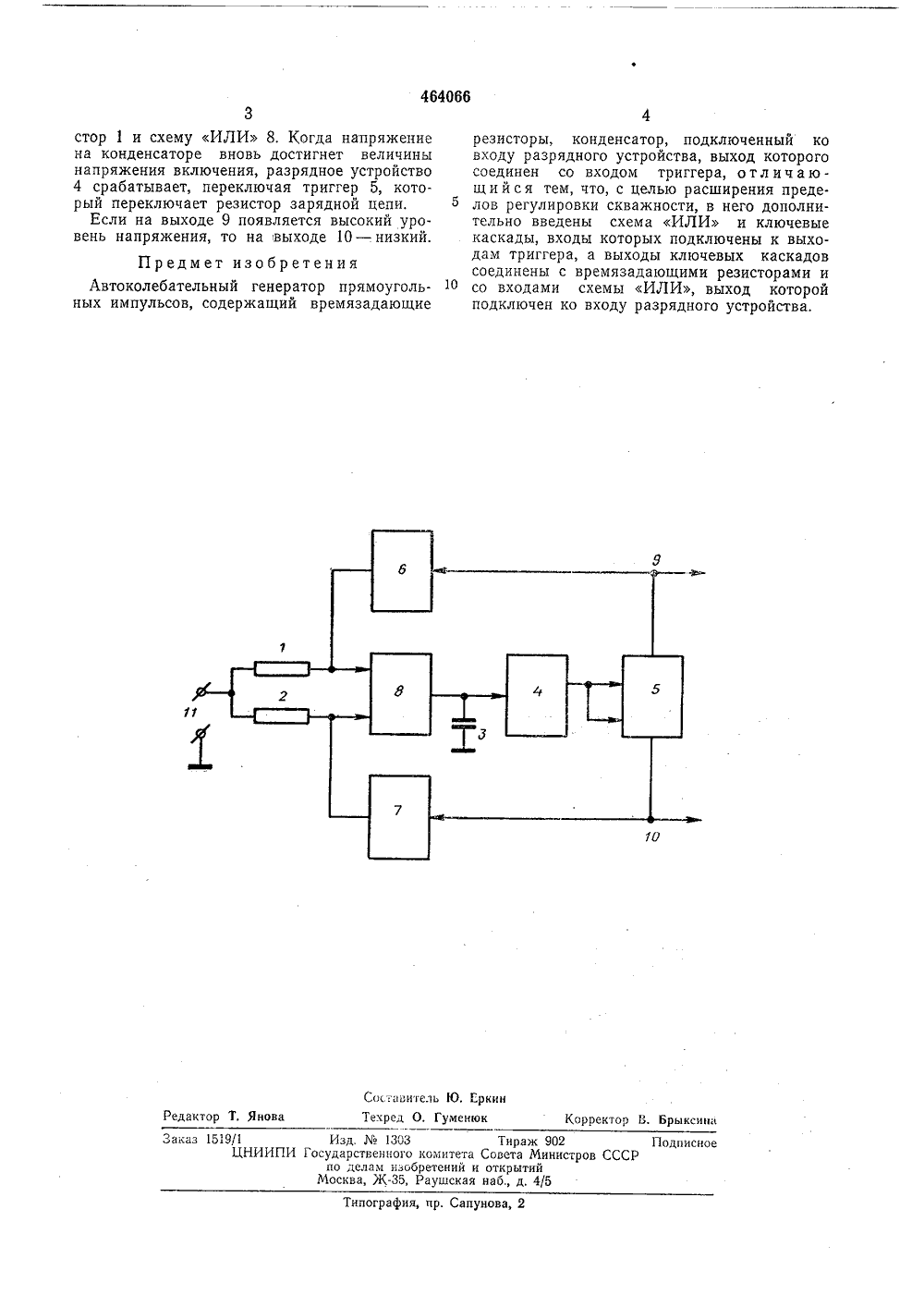

(51) М. Кл. Н 031 3 6 соединением заявк сударстеенный комнте 32) Приоритетпубликовано 15.03.75. Бюллетен Совета Министров СС(088.8) ло делам нзоеретенмй и открытийя 27,06.7 ата опубликования опис ев, Ю, Н, Ерофеев, В. Н, Захаро и Г, П, Комарова(54) АВТОКОЛЕБАТЕЛЬНЫЙ ГЕНЕРАТОР ПИМПУЛЬСОВ УГОЛ ЬНЫ Изобретение относится к радиотехнике и может быть использовано в качестве генератора прямоугольных импульсов в различных радиотехнических устройствах,Известен автоколебательный генератор прямоугольных импульсов, содержащий времязадающие резисторы, конденсатор, подключенный ко входу разрядного устройства, выход которого соединен со входом триггера.Этот генератор обладает узкими функциональными возможностями.С целью расширения пределов регулировки скважности в предлагаемый генератор дополнительно введены схема ИЛИ и ключевые каскады, входы которых подключены к выходам триггера, а выходы ключевых каскадов соединены с времязадающими резисторами и со входом схемы ИЛИ, выход которой подключен ко входу разрядного устройства.На чертеже приведена функциональная схема предлагаемото генератора,Генератор содержит времязадающие резисторы 1 и 2, конденсатор 3, подключенный ко входу разрядного устройства 4, выход которого соединен со входом триггера 5, Входы ключевых каскадов 6 и 7 соединены с выходами триггера 5, а выходы ключевых каскадов 6 и 7 и входы схемы ИЛИ 8 соединены с времязадающими резисторами 1 и 2.Генератор работает следующим образом. Допустим, что высокий уровень выходногонапряжения возникает на выходе 9 триггера 5, связанном с ключевым каскадом 6, при этом включен каскад и закорочен на корпус 5 правый вывод резистора 1 через включенныйкаскад 6. Конденсатор 3 не закорочен, так как он развязан с выходом 10 каскада 6 элементами схемы ИЛИ 8. Конденсатор 3 заряжается от источника 11 управляющего на пряжения через резистор 2 и элементы схемыИЛИ 8.В момент, когда напряжение на конденсаторе 3 достигает уровня срабатывания разрядного устройства 4, которое лавинно вклю чается и разряжает конденсатор 3, при егоразряде формируется выходной импульс разрядного устройства 4, поступающий на счетный вход триггера 5, срабатывающий в режиме счетного запуска. Триггер 5 опрокидывает ся, и напряжения на его выходах меняютсяна обратные. Ключевой каскад 6 выключается, а ключевой каскад 7 включается, замыкая на корпус правый вывод резистора 2. Замыкание может производиться либо через выход ную цепь ключевого каскада 7, либо черезпоследовательно соединенную выходную цепь ключевого каскада 6 и насыщенный транзистор триггера 5.После включения ключевого каскада 7 за ряд конденсатора 3 производится через рези464066 Составитель Ю. ЕркинТекред О. Гуменюк Редактор Т. Янова Корректор В. Брыксин Заказ 1519/1 Изд. Юз 1303 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 стор 1 и схему ИЛИ 8. Когда напряжение на конденсаторе вновь достигнет величины напряжения включения, разрядное устройство 4 срабатывает, переключая триггер 5, который переключает резистор зарядной цепи,Если на выходе 9 появляется высокий уровень напряжения, то на выходе 10 - низкий. Предмет изобретенияАвтоколебательный генератор прямоугольных импульсов, содержащий времязадающие резисторы, конденсатор, подключенный ко входу разрядного устройства, выход которого соединен со входом триггера, о т л и ч а ющи й с я тем, что, с целью расширения преде.лов регулировки скважности, в него дополнительно введены схема ИЛИ и ключевые каскады, входы которых подключены к выходам триггера, а выходы ключевых каскадов соединены с времязадающими резисторами и 10 со входами схемы ИЛИ, выход которойподключен ко входу разрядного устройства,
СмотретьЗаявка
1893496, 19.03.1973
ПРЕДПРИЯТИЕ ПЯ Р-6405
ГУСЕВ ЮРИЙ СТЕПАНОВИЧ, ЕРОФЕЕВ ЮРИЙ НИКОЛАЕВИЧ, ЗАХАРОВ ВАСИЛИЙ НИКИТИЧ, ГУЛЯЕВ ВЛАДИМИР ИВАНОВИЧ, КОМАРОВА ГАЛИНА ПЕТРОВНА
МПК / Метки
МПК: H03K 3/64
Метки: автоколебательный, генератор, импульсов, прямоугольных
Опубликовано: 15.03.1975
Код ссылки
<a href="https://patents.su/2-464066-avtokolebatelnyjj-generator-pryamougolnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Автоколебательный генератор прямоугольных импульсов</a>
