Плотномер для крупнооболочных грунтов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 462004
Автор: Акишин
Текст

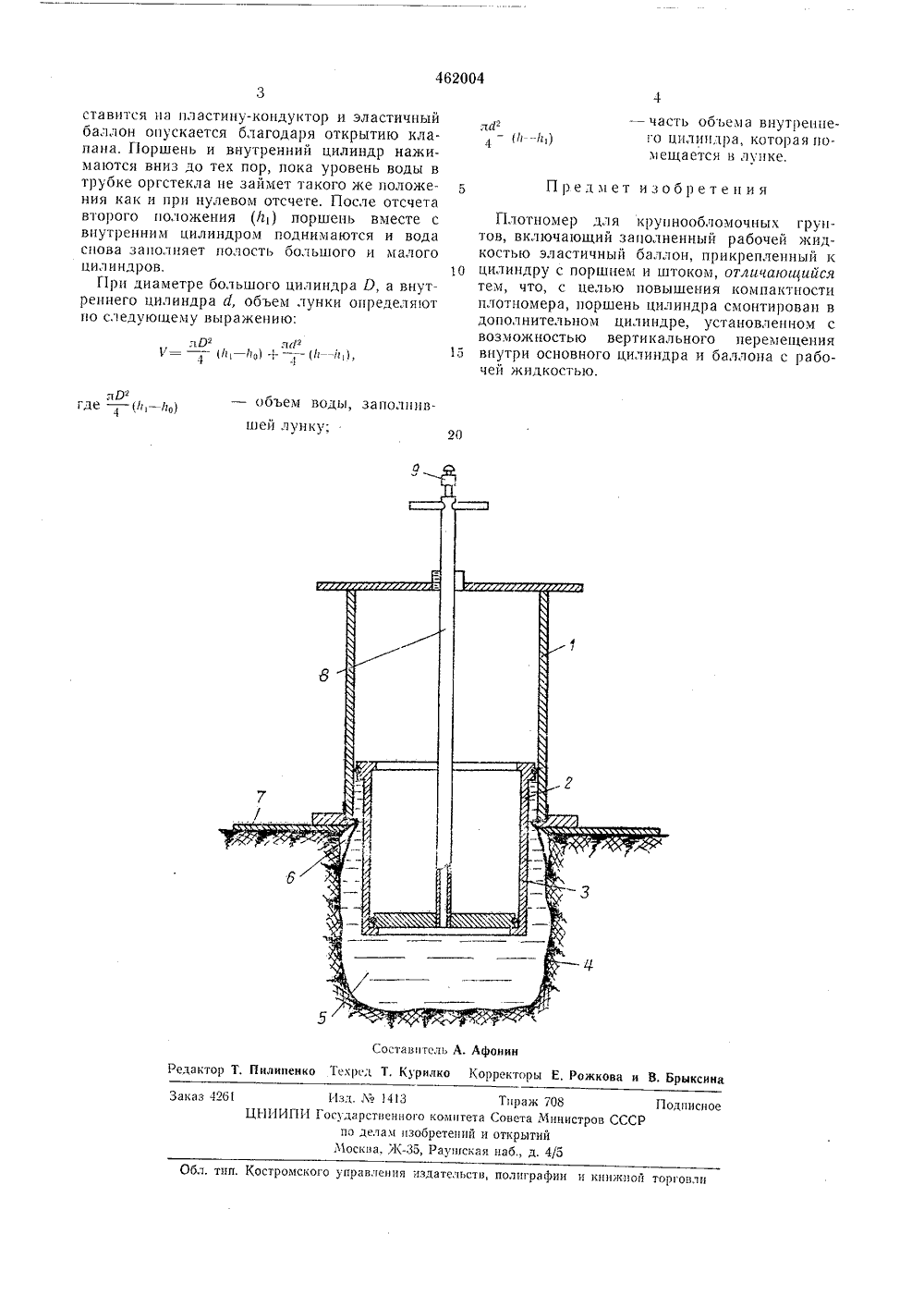

(32) Приоритет -Опубликовано 28.02.75. Бюллетень8Дата опубликования описания 13.10,75 51) М. Кл, Е 020 1/02 Гасудар Совета ао дел венныи камит ииистров ССС изобретенийткрытий 624,131.43(088.8) 2) Автор изобретения И. П. Акищ 71) Заявитель всесоюзный дорожнывательский институт осударственны научно-исслед РУПНООБЛОМОЧНЪХ ГРУН 4) ПЛОТНОМЕР Д ить в баллон 4, помещенньш в токе 8 имеется отметка такого , при котором поршень, упираотбортовку внутреннего цп остью выдвигает его за предель дра 1. и может вход унт 6 На ш положения (6 ясь в нижнюю линдра 2, полн внешнего цили Изобретение относится к области исследования физико-механических свойств грунтов.Известные плотномеры для крупнообломочных грунтов, включающие заполненные рабочей жидкостью эластичнь 1 е баллошя, прикрепленные к цилиндру с поршнем и штоком, имеют большой вес и габариты.Целью изобретения является повышение компактности плотномера.Для этого поршень цилиндра смонтирован 10 в дополнительном цилиндре, установленном с возможностью вертикального перемещения внутри основного цилиндра и баллона с раоочей жидкостьо.На чертеже изображен плотномер в разрезе. 15 Плотномер состоит из внешнего цилиндра 1, в котором размещены дополнительный цилиндр 2 и поршень 3. К нижней части внешнего цилиндра 1 крепится эластичный баллон 4, в котором находится рабочая жидкость 5. 20При измерении эластичный баллон помещается в лунку 6, образованную в грунте после отбора пробы, Перед разработкой лунки на поверхность грунта устанавливается пластина- кондуктор 7. Шток 8 поршня 3 служит для пе ремещения поршня и внутреннего цилиндра. На штоке 8 нанесена шкала, а в верхней части навинчена трубка из оргстекла с воздушным клапаном 9. Внутренний цилиндр 2 выполнен подвижным относительно внешнего 1 Плотномер работает следующим образом, На выровненную поверхность грунта ставится пластина-кондуктор и плотномер, заполненный жидкостью. Поршень поднимается в верхнее положение и увлекает за собой дополнительный цилиндр. Резиновый баллон прп открытом клапане располагается на грунтовой поверхности под действием веса воды. Затем поршень и внутренний цилиндр перемещаются вниз до тех пор, пока уровень воды в полом штоке поршня не достигнет положения между двумя метками на трубке из оргстекла, Пор. шень при этом упирается в нижнюю отбортов. ку внутреннего цилиндра. По нониусу, имеющемуся па крышке и скользящей шкале штока, отмечается начальное положение поршня и внутреннего цилиндра (йо). Затем поршень и внутренний цилиндр снова поднимаются вверх.После снятия плотномера с плиты основания грунт внутри отверстия кондуктора выбирается так, чтобы стенки лунки были по возможности отвесными, а ее глубина превышала высоту внутреннего цилиндра. Затем прибор сноваЗаказ 4261 Изд. М 413 Тираж 708 Подписное ЦН 11 ИПИ Государственного комнгета Совета Министров СССР по делам изобретений и открытий Москва, )К-,35, Раушская наб д. 4/5Обл, тип, Костромского управления издательств, полиграфии и книжной торговли ставится на пластину-кондуктор и эластичный баллон опускается благодаря открытию клапана. Поршень и внутренний цилиндр нажимаются вниз до тех пор, пока уровень воды в трубке оргстекла не займет такого же положения как и при нулевом отсчете. После отсчета второго положения (/г 1) поршень вместе с внутренним цилиндром поднимаются и вода снова заполняет полость большого и малого цилиндров.При диаметре большого цилиндра /), а внутреннего цилиндра а, объем лунки определяют по следующему выражению: 5 Предмет из обре те н и я Плотномер для к 1)упнообломочных гру итов, включающий заполненный рабочей жидкостью эластичный баллон, прикрепленный к 10 цилиндру с поршнем и штоком, отличающийсятем, что, с целью повышения компактности плотномера, поршень цилиндра смонтирован в дополнительном цилиндре, установленном с возможностью вертикального перемещения 15 внутри основного цилиндра и баллона с рабочей жидкостью.
СмотретьЗаявка
1840906, 27.10.1972
ГОСУДАРСТВЕННЫЙ ВСЕСОЮЗНЫЙ ДОРОЖНЫЙ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
АКИШИН ИГОРЬ ПАВЛОВИЧ
МПК / Метки
МПК: E02D 1/02
Метки: грунтов, крупнооболочных, плотномер
Опубликовано: 28.02.1975
Код ссылки
<a href="https://patents.su/2-462004-plotnomer-dlya-krupnoobolochnykh-gruntov.html" target="_blank" rel="follow" title="База патентов СССР">Плотномер для крупнооболочных грунтов</a>
