Устройство суммирования информации

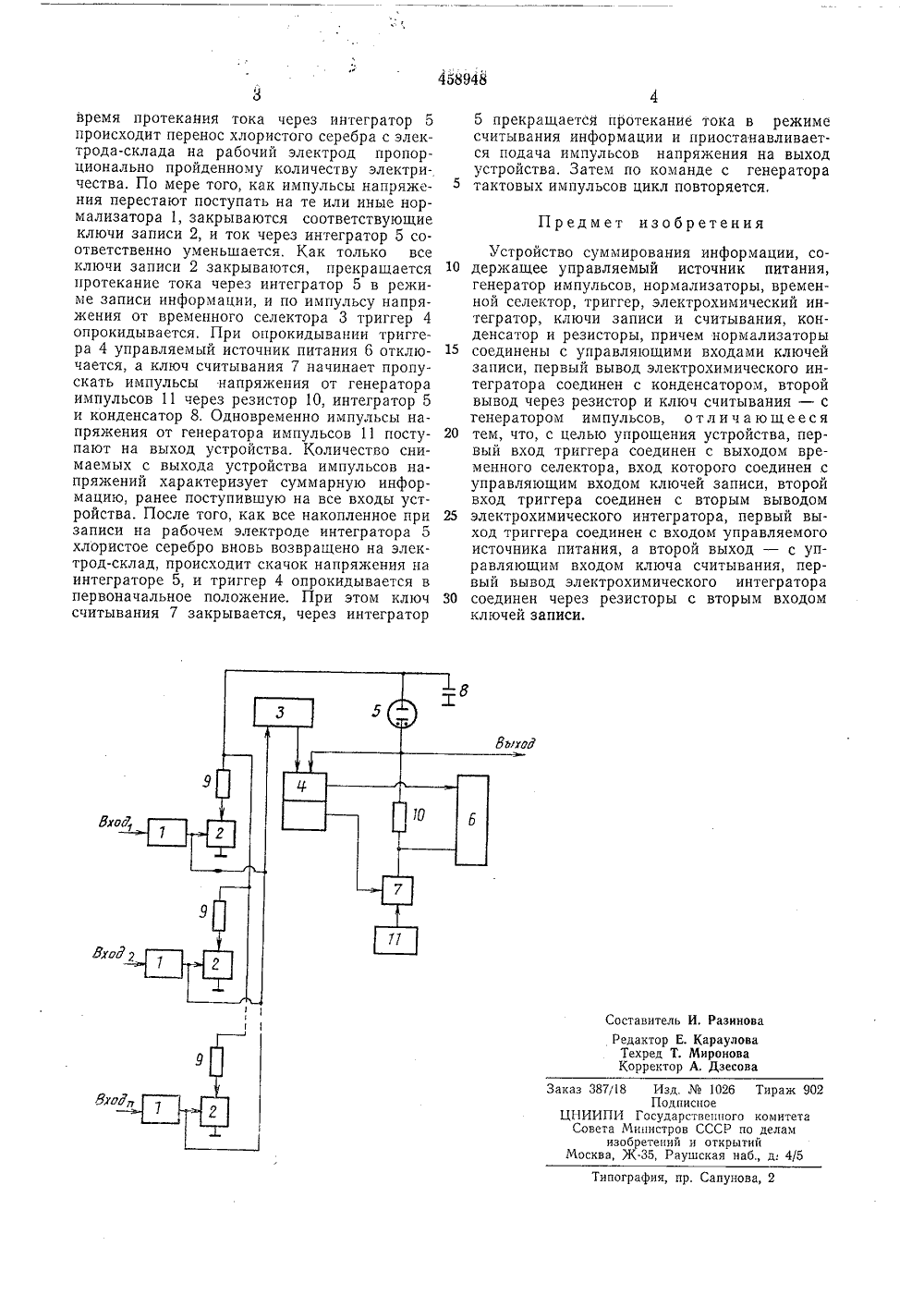

ИСАН БРЕТЕН Саюа Советски Социалистических Республик(22) Заявлено 30,10,73 (21) 1966632/26 1) М. Кл. Н ОЗЕ 13/24 с присоединением за Госуаарственный коми Совета Министров СС(088,8) публиковано 30.01.75, Бюлл ата опубликования описан елам изобретении открытии(72) Авторы изобретения А, В. Докукин, Н, В. В. Казаков АОрдена Трудового Краси о, Е. М, Шмарьян,ц и Р, Г. Беккеринститут горного делкого И. Волощен Е, Лифши ого Знамен , А, Скочин) Заявитель 54) УСТРОЙ СТВО СУММ И РОВАН ИЯ И Н ФОРМА ЦИ Изобретение. относится к области автоматики и может применяться для суммированияинформации, например, для определения суммарной мощности, потребляемой предприятием с группы фидеров энергосети,5Известно устройство суммирования информации, содержащее управляемый источник питания, генератор импульсов, нормализаторы,временной селектор, триггер, электрохимический интегратор, ключи записи и считывания, 10конденсатор и резисторы, причем нормализаторы соединены с управляющими входамиключей записи, первый вывод электрохимического интегратора соединен с конденсатором,второй вывод через резистор и ключ считы. 15вания - с генератором импульсов,Цель изобретения - упрощение устроиства.Для этого в предлагаемом устройстве первый вход триггера соединен с выходом вре менного селектора, вход которого соединен с управляющим входом ключей записи, второй вход триггера соединен с вторым выводом электрохимического интегратора, первый выход триггера соединен с входом управляемо го источника питания, а второй выход - с управляющим входом ключа считывания, первый вывод электрохимического интегратора соединен через резисторы с вторым входом ключей записи. 3 На чертеже представлена схема предлагаемого устройства.В устройстве нормализаторы 1 соединены с управляющими входами ключей записи 2 и с входом временного селектора 3. Первый вход триггера 4 соединен с выходом временного селектора 3, а второй вход триггера 4 - с электрохимическим интегратором 5. Первый выход триггера 4 соединен с выходом управляемого источника питания 6, а второй выход триггера 4 - с управляющим входом ключа считывания 7. Один вывод электрохимического интегратора 5 дискретного действия (например, хлорсеребряного типа ЭН) соединен с конденсатором 8 и через резисторы 9 с ключами записи 2, а другой вывод интегратора 5 соединен через резистор 10 с управляемым источником питания 6 и через резистор 10, ключ считывания 7 с генератором импульсов 11.Устройство работает следующим образом, По команде, например, от генератора тактовых импульсов, подлежащие суммированию импульсы напряжения подаются через нормализаторы 1 на управляющие входы ключей записи 2. При этом клочи записи 2 открываются и пропускают ток в импульсо,:, режиме от управляемого источника питания 6 через резистор 10, электрохимический интегратор 5 и параллельно подключенные резисторы 9. Вовремя протекания тока через интегратор 5 происходит перенос хлористого серебра с электрода-склада на рабочий электрод пропорционально пройденному количеству электричества. По мере того, как импульсы напряжения перестают поступать на те или иные нормализатора 1, закрываются соответствующие ключи записи 2, и ток через интегратор 5 соответственно уменьшается. Как только все ключи записи 2 закрываются, прекращается протекание тока через интегратор 5 в режиме записи информации, и по импульсу напряжения от временного селектора 3 триггер 4 опрокидывается. При опрокидывании триггера 4 управляемый источник питания 6 отключается, а ключ считывания 7 начинает пропускать импульсы напряжения от генератора импульсов 11 через резистор 10, интегратор 5 и конденсатор 8. Одновременно импульсы напряжения от генератора импульсов 11 поступают на выход устройства. Количество снимаемых с выхода устройства импульсов напряжений характеризует суммарную информацию, ранее поступившую на все входы устройства, После того, как все накопленное при записи на рабочем электроде интегратора 5 хлористое серебро вновь возвращено на электрод-склад, происходит скачок напряжения на интеграторе 5, и триггер 4 опрокидывается в первоначальное положение. При этом ключ считывания 7 закрывается, через интегратор 5 прекращается протекание тока в режиме считывания информации и приостанавливается подача импульсов напряжения на выход устройства. Затем по команде с генератора тактовых импульсов цикл повторяется. Предмет изобретенияУстройство суммирования информации, со держащее управляемый источник питания,генератор импульсов, нормализаторы, временной селектор, триггер, электрохимический интегратор, ключи записи и считывания, конденсатор и резисторы, причем нормализаторы 15 соединены с управляющими входами ключейзаписи, первый вывод электрохимического интегратора соединен с конденсатором, второй вывод через резистор и ключ считывания - с генератором импульсов, о т л и ч а ю щ е е с я 20 тем, что, с целью упрощения устройства, первый вход триггера соединен с выходом временного селектора, вход которого соединен .с управляющим входом ключей записи, второй вход триггера соединен с вторым выводом 25 электрохимического интегратора, первый выход триггера соединен с входом управляемого источника питания, а второй выход - с управляющим входом ключа считывания, первый вывод электрохимического интегратора 30 соединен через резисторы с вторым входомключей записи,Составитель И. РазнноваРедактор Е, КарауловаТехред Т. МироноваКорректор А, ДзесоваЗаказ 387/18 Изд.1026 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д; 4/5 Типография, пр. Сапунова,
