Мокрый отсасывающий ящик

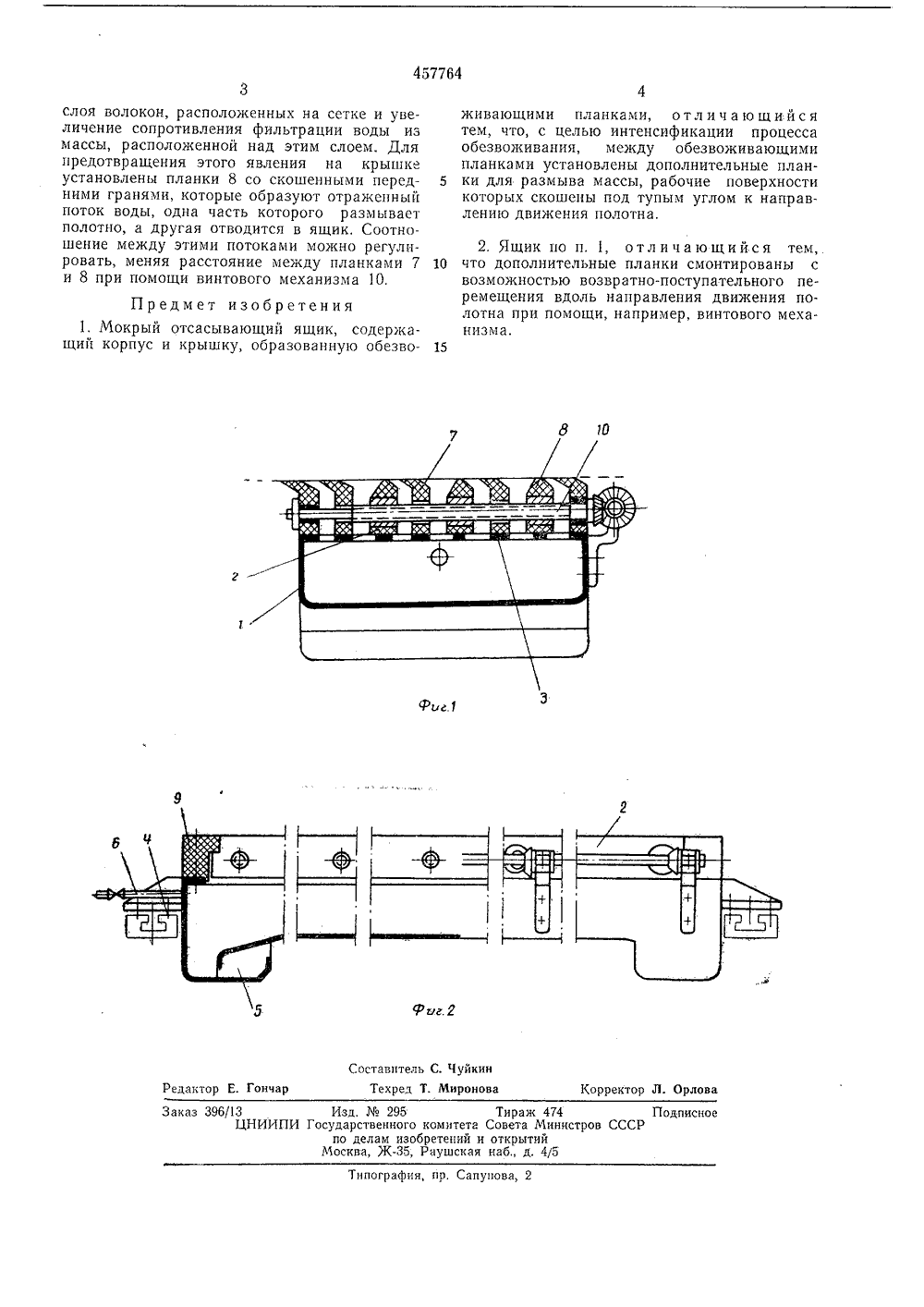

О П И СХЙ-Й ИЗОБРЕТЕНИЯ пц 457764 Союз Советских Социалистических Республик(22) Заявлено 05,10.73 (21) 1962753 29-33 51) М Кч О 2111 явкирисоединение 32) Приоритетпубликовано 25.01,75, Бюллетень3 осударстеенныи комитет овета Министров СССР(088.8) елам изобретении н открытии ата опубликования описания 27.02.75 72) Авторы изобретения 71) Заявитель К, А, Смирнов, М. Т. Викторов,Центральный научно-исследовател нститут по проектированию обору промышА. Г, Андреев и Н. Н, ский и проектно-конс ования для целлюлоз енности окуш укторскии бумажной 54) МОКРЫЙ ОТСАСЫВАЮЩИЙ Я Изобретение относится к сеточной части бумагоделательной машины и может быть использовано в целлюлозно-бумажной промышленности.Известны мокрые отсасывающие ящики, содержащие корпус и крышку, образованную обезвоживающими планками.Цель изобретения - интенсификация процесса обезвоживания, Для ее осуществления между обезвоживающими планками установлены дополнительные планки для размыва массы, рабочие поверхности которых скошены под тупым углом к направлению движения полотна, причем дополнительные планки могут быть смонтированы с возможностью возвратно-поступательного перемещения вдоль направления движения полотна при помощи, например, винтового механизма.На фиг. 1 - мокрый ящик, поперечный разрез; на фиг. 2 - то же, продольный разрез.Мокрый ящик содержит корпус 1 и наборную крышку 2, Корпус 1 снабжен опорной крышкой 3 с продольными прорезями и перемычками, с торцов корпуса расположены опоры 4. В нижней части корпуса имеется карман 5 с гидрозатвором. С приводной стороны машины корпус снабжен патрубком 6 для подсоединения к вакуум-насосу. Крышка 2 набрана из поперечных (относительно хода сетки) планок 7 и 8, образующих с сеткой острые и тупые углы, и продольных фиксирующих пластин 9. Планки 7 и 8 и пластины 9 крепятся к опорной крышке корпуса. Расстояние между планкамии 8 в случае необходимо сти может изменяться, при этом планки перемещаются по направляющим пазам пластин 9 с помощью винтового механизма 10.При работе ящика в корпусе 1 создаетсявакуум, под воздействием которого обезвожи вается полотно на сетке, движущейся покрышке 2 ящика, Величина вакуума устанавливается с помощью задвижек на патрубке 6.Вода из слоя массы под воздействием вакуума проходит сквозь сетку и отводится че рез щели между планками 7 и 8 в корпус 1,откуда через карман 5 с гидрозатвором удаляется из ящика. Гидрозатвор обеспечивает герметизацию корпуса от внешней среды и поддерживает таким образом требуемый вакуум в 20 корпусе. При обезвоживании полотна на первых щелях между установленными за счет вакуума в корпусе по ходу полотна первыми планками 7 с острыми передними гранями поток отфильтрованной через сетку воды попадает на 25 передние грани обезвоживающих планок иотводится в корпус 1 ящика, При этом слои воды, повисший под сеткой, также соскребается острыми гранями и также направляется в корпус. После обезвоживания полотна на пер вых щелях ящика происходит уплотнение457764 д 1 О Составитель С. Чуйкин Техред Т. Миронова Корректор Л. Орлова Редактор Е. Гонч Тираж 474комитета Совета Мннисбретений и открытийРаушская набд. 4/5 Подписив СССР биография, пр. Сапунова слоя волокон, расположенных на сетке и увеличение сопротивления фильтрации воды из массы, расположенной над этим слоем. Для предотвращения этого явления на крышке установлены планки 8 со скошенными передними гранями, которые образуют отраженный поток воды, одна часть которого размывает полотно, а другая отводится в ящик. Соотношение между этими потоками можно регулировать, меняя расстояние между планками 7 и 8 при помощи винтового механизма 10. Предмет изобретения1. Мокрый отсасывающий ящик, содержащий корпус и крышку, образованную обезвоЗаказ 396/13 Изд.295 ЦНИИПИ Государственного по делам изо Москва, Ж, живающими планками, о тл и ч а ю щ и й с я тем, что, с целью интенсификации процесса обезвоживания, между обезвоживающими планками установлены дополнительные план ки для размыва массы, рабочие поверхностикоторых скошены под тупым углом к направлению движения полотна,2, Ящик по п. 1, отличающийся тем, 10 что дополнительные планки смонтированы свозможностью возвратно-поступательного перемещения вдоль направления движения полотна при помощи, например, винтового механизма.15
