Прибор для определения относительного удлинения в процентах материала при растяжении по удлинению образца
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 45759
Автор: Лапшин
Текст

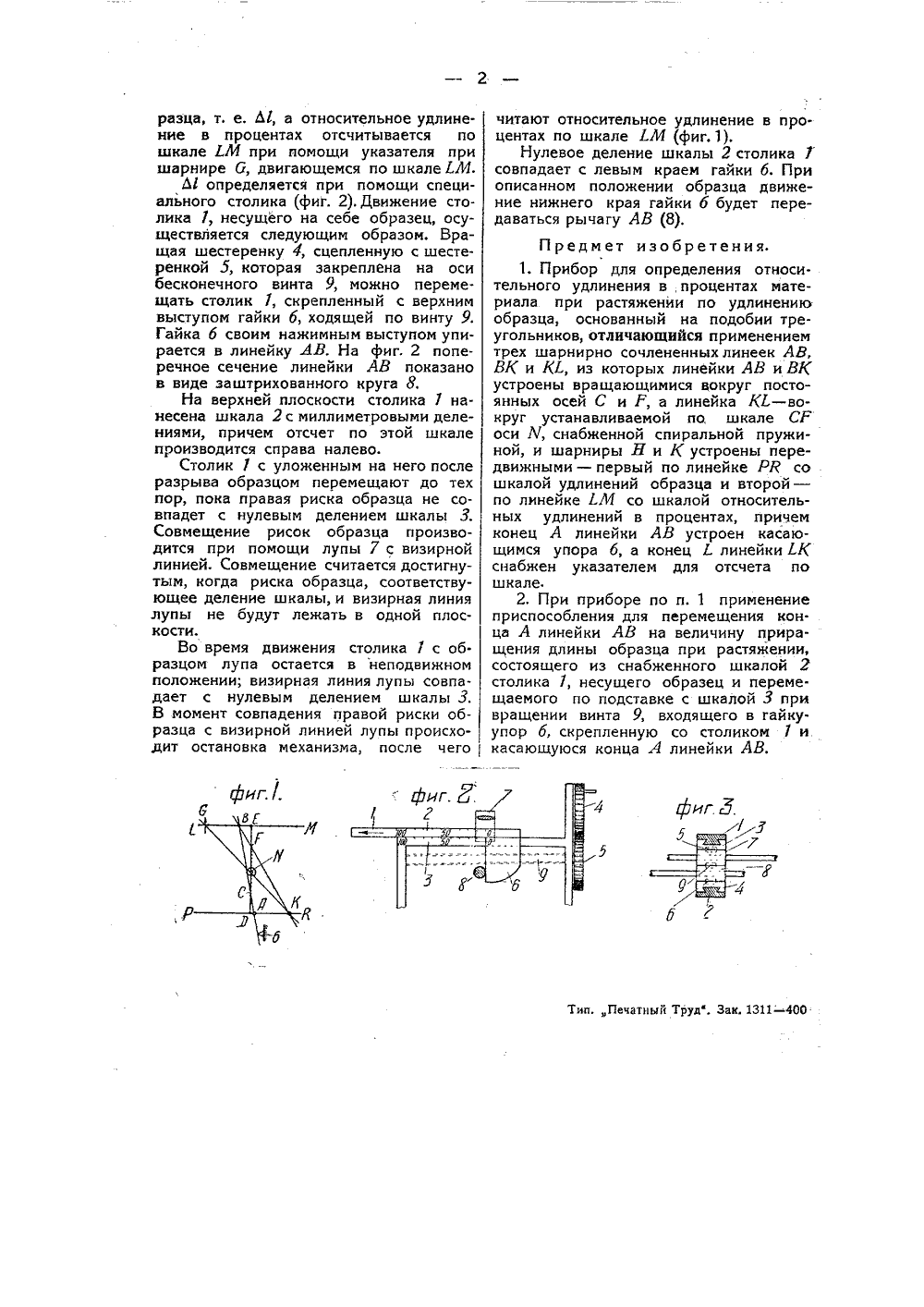

разца, т. е. Ы, а относительное удлинение в процентах отсчитывается пошкале ЕМ при помощи указателя пришарнире 6, двигающемся по шкале АЛ,Ы определяется при помощи специального столика (фиг. 2),Движение столика 1, несущего на себе образец, осуществляется следующим образом. Вращая шестеренку 4, сцепленную с шестеренкой 5, которая закреплена на осибесконечного винта 9, можно перемещать столик 1, скрепленный с верхнимвыступом гайки б, ходящей по винту 9.Гайка б своим нажимным выступом упирается в линейку АВ, На фиг. 2 поперечное сечение линейки АВ показанов виде заштрихованного круга 8,На верхней плоскости столика 1 на.несена шкала 2 с миллиметровыми делениями, причем отсчет по этой шкалепроизводится справа налево.Столик 1 с уложенным на него послеразрыва образцом перемещают до техпор, пока правая риска образца не совпадет с нулевым делением шкалы 3.Совмещение рисок образца производится при помощи лупы 7 с визирнойлинией. Совмещение считается достигнутым, когда риска образца, соответствующее деление шкалы, и визирная линиялупы не будут лежать в одной плоскости,Во время движения столика 1 с образцом лупа остается в неподвижномположении; визирная линия лупы совпадает с нулевым делением шкалы 3.В момент совпадения правой риски образца с визирной линией лупы происходит остановка механизма, после чегочитают относительное удлинение в процентах по шкале АМ (фиг.1).Нулевое деление шкалы 2 столика 7 совпадает с левым краем гайки б. При описанном положении образца движение нижнего края гайки б будет передаваться рычагу АВ (8),Предмет изобретения,1. Прибор для определения относительного удлинения в,процентах материала при растяжении по удлинению образца, основанный на подобии треугольников, отличающийся применением трех шарнирно сочлененных линеек АВ, ВК и КЕ, из которых линейки АВ и ВК устроены вращающимися вокруг постоянных осей С и Р, а линейка КЕ - вокруг устанавливаемой по, шкале Сг оси М, снабженной спиральной пружиной, и шарниры Н и К устроены передвижными - первый по линейке РК со шкалой удлинений образца и второй - по линейке ЕМ со шкалой относительных удлинений в процентах, причем конец А линейки АВ устроен касающимся упора 6, а конец 1. линейки ЕК снабжен указателем для отсчета по шкале2. При приборе по и. 1 применение приспособления для перемещения кон ца А линейки АВ на величину приращения длины образца при растяжении, состоящего из снабженного шкалой 2 столика 1, несущего образец и перемещаемого по подставке с шкалой 3 при вращении винта 9, входящего в гайку- упор б, скрепленную со столиком 1 и касающуюся конца А линейки АВ. п. Печатный Трудф, Зак. 1311 - .
СмотретьЗаявка
163828, 24.02.1935
Лапшин И. Н
МПК / Метки
Метки: образца, относительного, прибор, процентах, растяжении, удлинению, удлинения
Опубликовано: 31.01.1936
Код ссылки
<a href="https://patents.su/2-45759-pribor-dlya-opredeleniya-otnositelnogo-udlineniya-v-procentakh-materiala-pri-rastyazhenii-po-udlineniyu-obrazca.html" target="_blank" rel="follow" title="База патентов СССР">Прибор для определения относительного удлинения в процентах материала при растяжении по удлинению образца</a>
