Способ определения осыпаемости формовочных материалов и прибор для выполнения способа

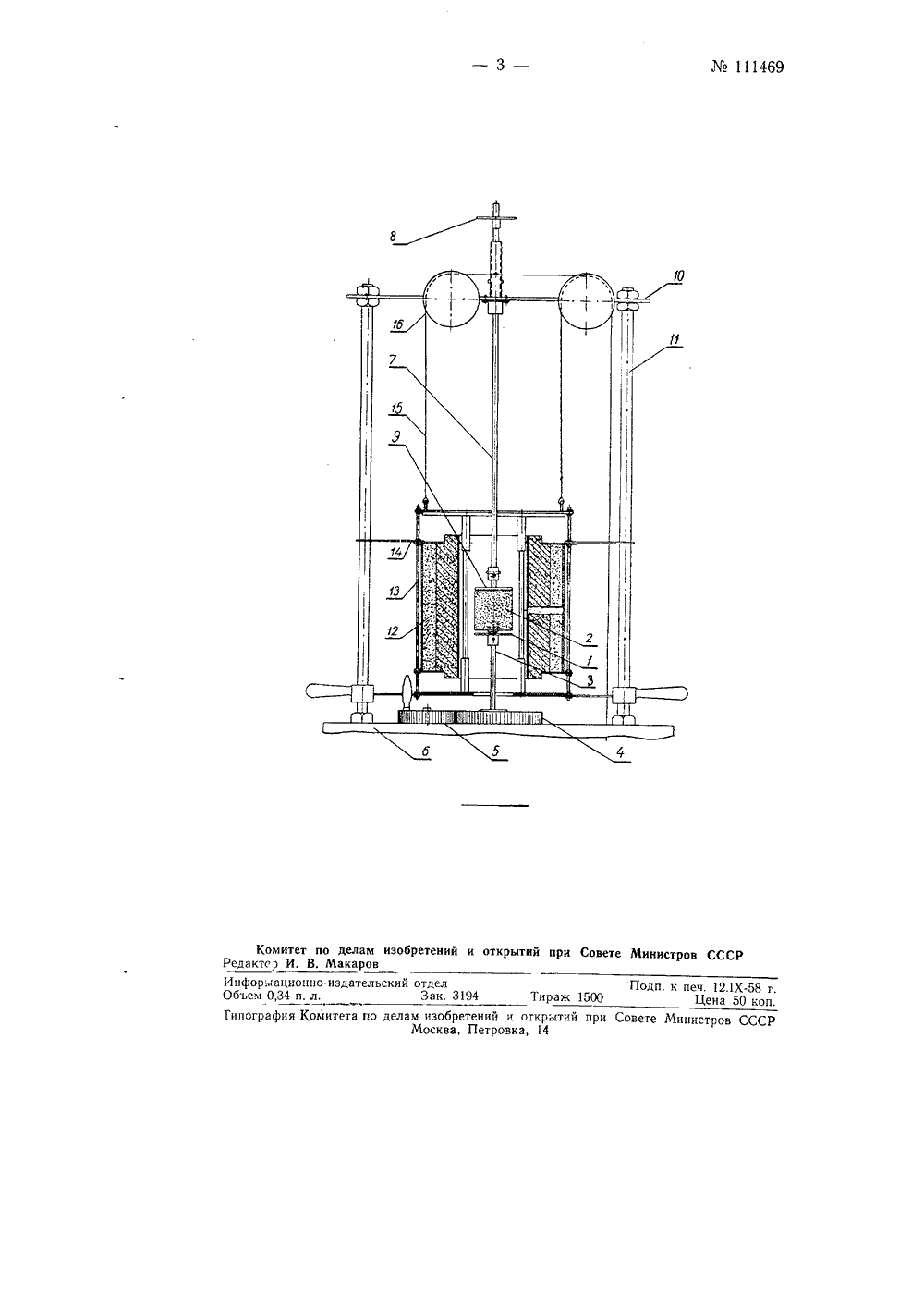

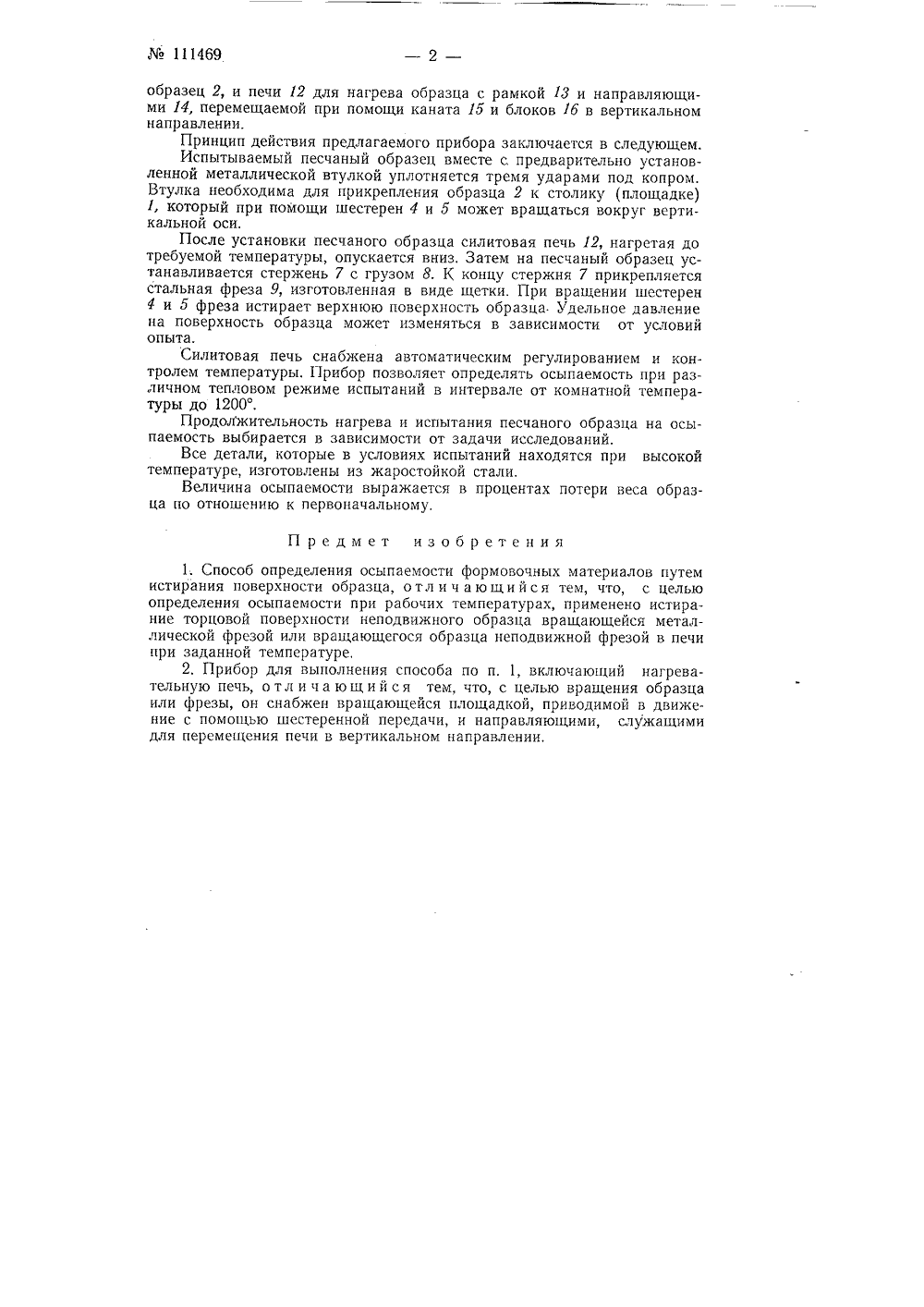

3 Щ 111469 Класс 421, 28 ССС САНИЕ ИЗОБРЕТЕН ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ОП. Ляс оу Яо-хо и П, А, Борс СПОСОБ ОПРЕДЕЛЕНИЯ ОСЫПАЕМОСТИ ФОРМОВОЧНЫХ МАТЕРИАЛОВ И ПРИБОР ДЛЯ ВЫПОЛНЕНИЯ СПОСОБА Заявлено 5 июля 1957 г, за 580045 в Комитет по делам изобретений н открытиовете Министров СССР ри и Поверхностная прочность форм и стержней оказывает большое влияние на качество поверхности отливок. Поверхностная прочность чаще всего характеризуется величиной осыпаемости песчаных образцов,Обычно осыпаемость смесей определяется только при комнатной температуре с помощью приспособления барабанного типа. Стандартный песчаный образец истирается о проволочную сетку барабана. Потеря в весе образца характеризует величину осыпаемости.Такой метод характеристики поверхностной прочности песчаных образцов не соответствует условиям использования реальных форм и стержней, работающих при высоких температурах.Предлагаемый способ определения осыпаемости формовочных материалов обеспечивает определение осыпаемости при рабочих температурах путем применения истирания торцовой поверхности неподвижного образца вращающейся металлической фрезой или вращающегося образца неподвижной фрезой в печи при заданной температуре.Для выполнения предлагаемого способа применяется прибор, включающий нагревательную печь и снабженный для вращения образца или фрезы вращающейся площадкой, приводимой в движение с помощью шестеренной передачи, и направляющ ми, служащими для перемещения печи в вертикальном направлении.На чертеже показана схема прибора для определения осформовочных смесей при различных температурах.Прибор состоит из площадки 1 для испытываемого песчаного образца 2, вертикального стержня 3, на котором закреплена площадка 1, пары цилиндрических шестерен 4 и б, которые установлены на опорной плите 6 и при помощи которых вручную приводится во вращение площадка, вертикального стержня 7 с грузом 8 и фрезой 9, закрепленного на поперечине 10 опорных стоек 11 и устанавливаемого на испытываемый песчаный111469образец 2, и печи 12 для нагрева образца с рамкой 13 и направляющими 14, перемещаемой при помощи каната 15 и блоков 1 б в вертикальном направлении.Принцип действия предлагаемого прибора заключается в следующем.Испытываемый песчаный образец вместе с предварительно установленной металлической втулкой уплотняется тремя ударами под копром. Втулка необходима для прикрепления образца 2 к столику (площадке) 1, который при помощи шестерен 4 и Б может вращаться вокруг вертикальной оси.После установки песчаного образца силитовая печь 12, нагретая до требуемой температуры, опускается вниз, Затем на песчаный образец устанавливается стержень 7 с грузом 8. К концу стержня 7 прикрепляется стальная фреза 9, изготовленная в виде щетки. При вращении шестерен 4 и 5 фреза истирает верхнюю поверхность образца. Удельное давление на поверхность образца может изменяться в зависимости от условий опыта.Силитовая печь снабжена автоматическим регулированием и контролем температуры, Г 1 рибор позволяет определять осыпаемость при различном тепловом режиме испытаний в интервале от комнатной температуры до 1200.Продолжительность нагрева и испытания песчаного образца на осыпаемость выбирается в зависимости от задачи исследований.Все детали, которые в условиях испытаний находятся при высокой температуре, изготовлены из жаростойкой стали,Величина осыпаемости выражается в процентах потери веса образца по отношению к первоначальному.П редмет изобретения1. Способ определения осыпаемости формовочных материалов путем истирания поверхности образца, о тл и ч а ю щ и й с я тем, что, с целью определения осыпаемости при рабочих температурах, применено истирание торцовой поверхности неподвижного образца вращающейся металлической фрезой или вращающегося образца неподвижной фрезой в печи при заданной температуре,2, Прибор для выполнения способа по п. 1, включающий нагревательную печь, о тл и ч а ю щ и й ся тем, что, с целью вращения образца или фрезы, он снабжен вращающейся площадкой, приводимой в движение с помощью шестеренной передачи, и направляющими, служащими для перемещения печи в вертикальном направлении,111469Комитет по делам изобретений и открытий при Совете Министров СССРРедактор И. В, Макаров ираж 15 овете Министров СССР Инфорьационно-издательский отделОбъем 0,34 и. л, Зак. 319 Типография Комитета по делам изобретений иМосква, Петров ткрытий 14 одп. к печ. 12.1 Хг Цена 50 коп
