Устройство для моделирования рефлексов

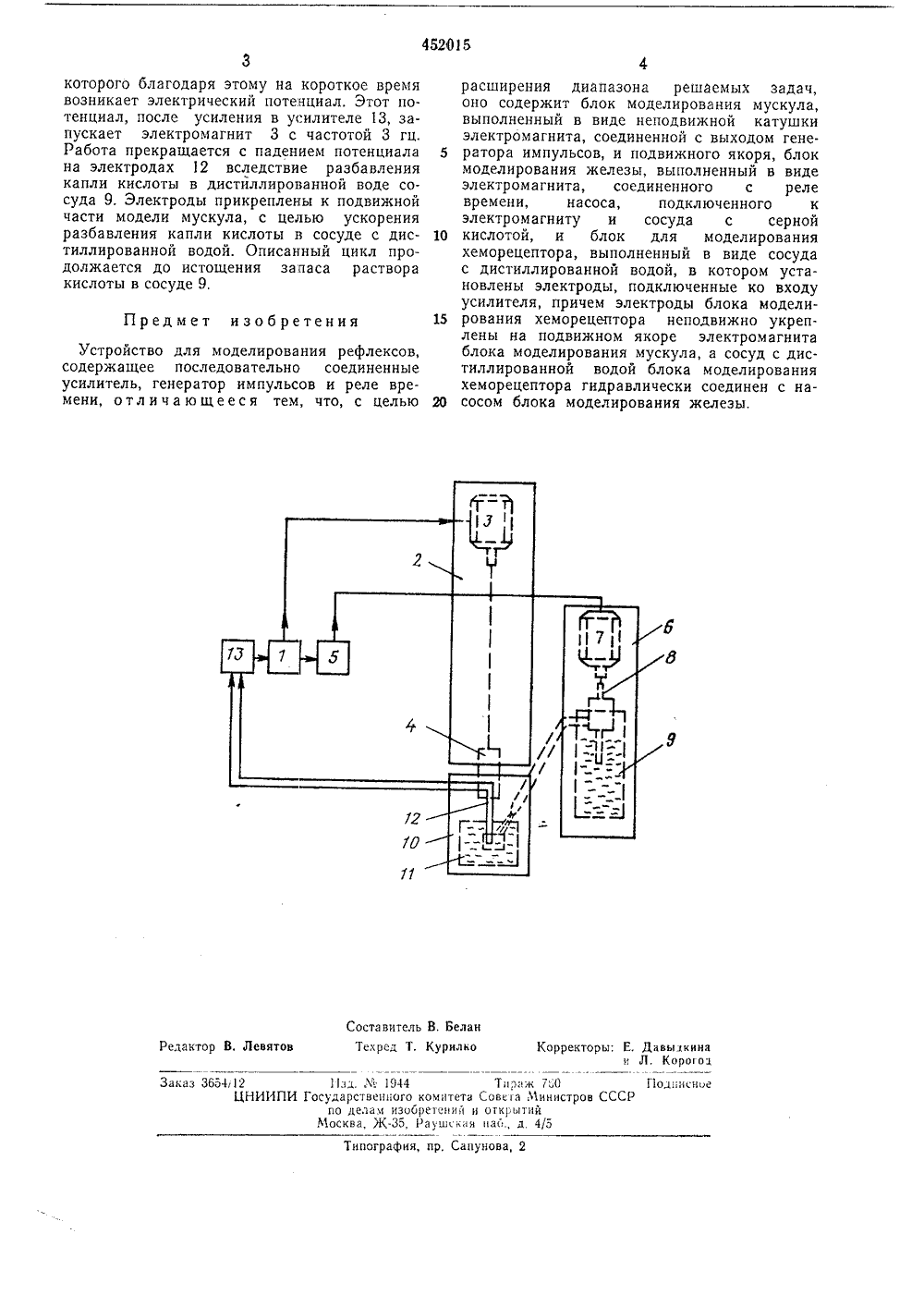

О П Я И Е(1 ц 452 О 15 Союз Советских Социалистических Республик(54) УСТРОЙСТВО ДЛЯ МО РОВАНИЯ Р КС Изобретение относится к области электрического моделирования и может быть использовано при конструировании моделей биологических процессов и структур.Известно устройство для моделирования различных рефлексов, как безусловных, так и условных, содержащее последовательно соединенные усилитель, генератор импульсов и реле времени, Однако в известном устройстве не моделируется мукомоторный рефлекс, 1 имеющий свои специфические признаки, в том числе возникновение рефлекса под воздействием кислых мукополисахаридов, выделяемых слизистыми железами, тучными клетками и т. д. 1Изобретение дает возможность на физической модели изучать и анализировать явления и закономерности мукомоторного рефлекса, например его изменение под влиянием увеличения концентрации кислоты (составной 2 части мукополисахаридов слизистого секрета), воздействующей на хеморецепторы и т. д,Это достигается благодаря тому, что устройство содержит блок моделирования хеморецептора, генератор импульсов реле времени, блок моделирования мускула, блок моделирования слизистой железы, причем блок моделирования хеморецептора, генератор импульсов, реле времени, блок моделирования слизистой железы соединены последовательно, а электроды блока моделирования хеморецептора закреплены на подвижной части блока моделирования мускула, соединенной с генератором импульсов. Эти отличия обеспечивают возникновение движения модели мускула при воздействии кислоты (составной части мукополисахаридов слизи) на модель хеморецептора.На чертеже представлена блок-схема устройства.Устройство содержит генератор импульсов 1, блок моделирования мускула 2, состоящий из неподвижной катушки электромагнита- соленоида 3 с подвижным якорем 4; реле времени 5, блок моделирования железы б, состоящий из электромагнита 7, соединенного с насосом 8, и сосуда 9 с 0,1% раствором серной кислоты; блок моделирования хеморецептора 10, состоящий из сосуда 11 с дистиллированной водой и помещенных в ней двух электродов 12, закрепленных на подвижной части блока 2, Электроды 12 через усилитель 13 соединены с генератором импульсов 1.Генератор импульсов 1 воздействует на электромагнит 3 блока 2 и запускает реле времени 5, которое через 20 сек включает электромагнит 7 блока б, соединенный с насосом 8. Насос выдает каплю раствора кислоты из сосуда 9 в блок 10, на электродах 12452615 Предмет изобретения Составитель В, Белан Редактор В. Левятов Техред Т. Курилко Корректоры; Е. Давыдкии и Л, Корого1 зд. Л 1944 осударстве 1 п ого ко по делам изобре Москва, Ж, РаТираж 750митета Совега Микистеиий и открытийушскаи иао., д 45 Заказ 365412ЦНИИП 11 одписиов СССР биография, пр, Сапунов которого благодаря этому на короткое время возникает электрический потенциал. Этот потенциал, после усиления в усилителе 13, запускает электромагнит 3 с частотой 3 гц. Работа прекращается с падением потенциала на электродах 12 вследствие разбавления капли кислоты в дистйллированной воде сосуда 9, Электроды прикреплены к подвижной части модели мускула, с целью ускорения разбавления капли кислоты в сосуде с дистиллированной водой. Описанный цикл продолжается до истощения запаса раствора кислоты в сосуде 9,Устройство для моделирования рефлексов, содержащее последовательно соединенные усилитель, генератор импульсов и реле времени, отличающееся тем, что, с целью расширения диапазона решаемых задач, оно содержит блок моделирования мускула, выполненный в виде неподвижной катушки электромагнита, соединенной с выходом гене ратора импульсов, и подвижного якоря, блокмоделирования железы, выполненный в виде электромагнита, соединенного с реле времени, насоса, подключенного к электромагниту и сосуда с серной 10 кислотой, и блок для моделированияхеморецептора, выполненный в виде сосуда с дистиллированной водой, в котором установлены электроды, подключенные ко входу усилителя, причем электроды блока модели рования хеморецептора неподвижно укреплены на подвижном якоре электромагнита блока моделирования мускула, а сосуд с дистиллированной водой блока моделирования хеморецептора гидравлически соединен с на сосом блока моделирования железы.
