Устройство для закрепления плавающих гаек на общем сепараторе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

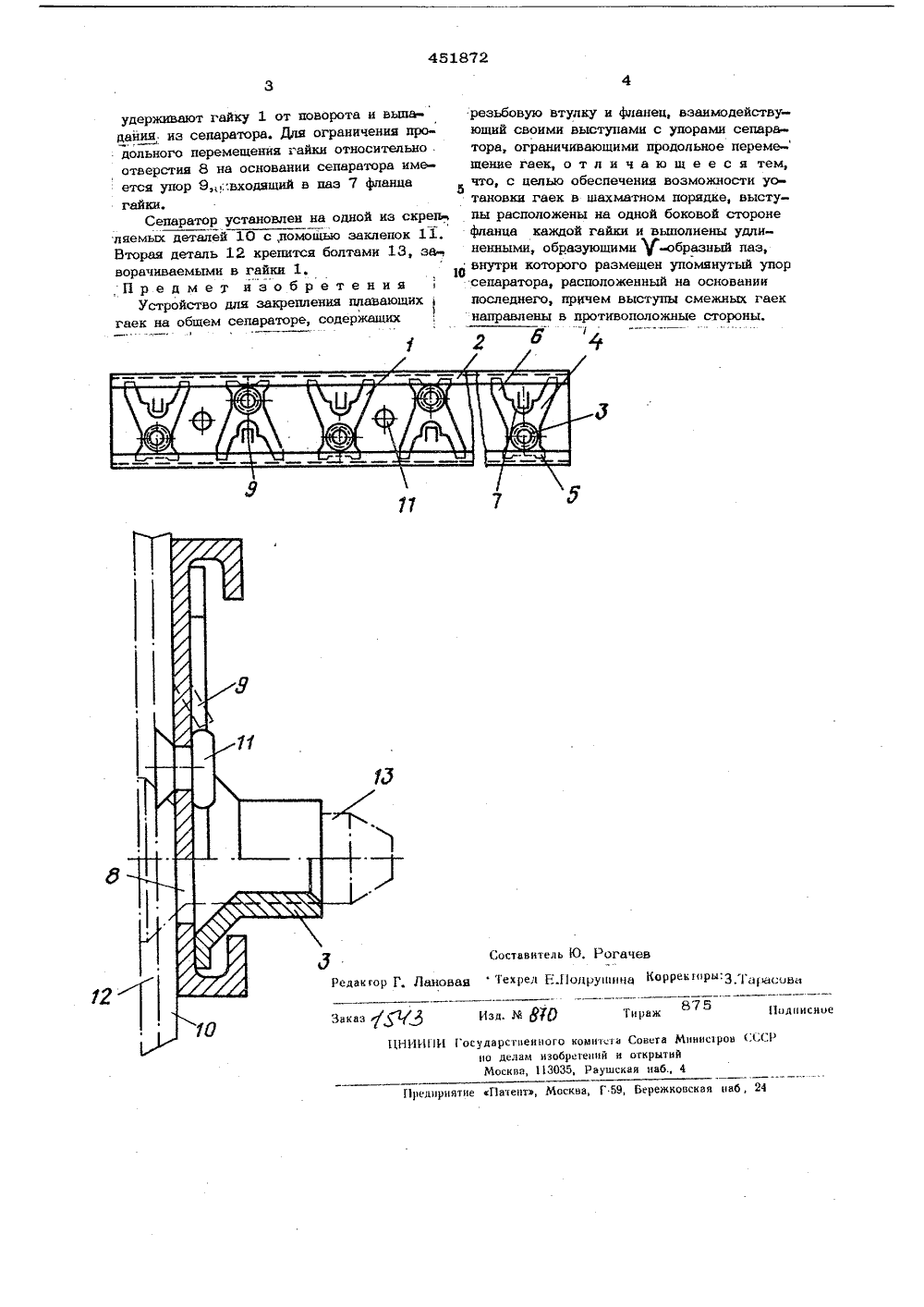

ОП ИСАНИЕИЗОБРЕТЕН ИЯ Н АВТОРСКОМУ, СВИДИТЕЛЬСТВУ Союз Советских Социалистинеских Республик(11) 451872 61) Зависи 22) Заявле от авт, свидетельств 0.72 (21)184181 ф/25-2нием заявки 1) М. Кл. 1613 37/04 с присоед2) Приоритет Государственный комитет Совета Министров СССР оо делам изооретений и открытий(53) УДК убликовано 30.11.74 Бюллетень та опубликования описания 26 О 44 2 1.882.3 (088.8) 3.(72) Авторы изобретения И. И. Вдовин, Р, 3. Гимранов и В. Г. Жиляев Заявитель 4) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ ПЛАН ГАЕК КА ОБКЕМ СЕПАРАТОРЕ бретениясти стан нструк ин и онструкция аключаетс укции при ощи болто плавающих анядке, треб вух рядовОднако ующии па ельной установ аек.дное расепарат такое двухровленных н мещени гаек, устно лишь ре 1 Возмо этого ширизможноедостаточной дляичем минимально не пояс и.20 з суетой 25 упы Лап Изобретение относится к области машиностроения и может найти применение в с односторонним подходом.пособов крепления деталей в с односторочним подходом 5в соединении элементов консткерных гаек, установленных на сепараторе В технике широко применяется также силовой двухрядный шов в шахматном по расстояние между рядами определяетсяриной сепаратора. Меньшее расстояниемежду рядами двухрядного шва возможнтолько при установкеодиночных анкерн1гаек, что требует сверления большого кличества дополнительных отверстий подлепки (цо две на каждую гайку),а этолабляет несущее сечение каркаса и треболее точной разбивки шагов и совместподгонки сопрягаемых деталей. Целью предлагаемого изоляется обеспечение возможно у овки гаек в шахматном порядке.Это достигается тем, что выступы расположены на одной боковой стороне фланца каждой гайки и выполнены удлиненными, образующими т -образный,паз, внутри которого размещен упомянутый угол сепаратора, расположенный на основании последнего причем выступы смежных гаек направлены в противоположные стороны.Это дает возможность при соединении деталей двухрядным швом в шахматном порядке уменьшить ширину поясов, повысить прочность и надежность конструкции, умень шить вес соединений и упростить технологию. Гайки могут быть выполнены самоконтрящимися,Изобретение поясняется чертежом.Устройство для закрепления плавающих гаек на общем сепараторе состоит из шйки 1 и сепаратора 2. Гайка содержит резтбовую втулку 3 с фланцем 4, имеющим короткие лапки 5 и с противоположной счоро ны удлиненные выст 6, образующие -образный паз 7. ки 5 и выступы 6. насов Подписное 1Изд, М Я 7 Тира ИИИ Государственного коиите 1 а Совета Мииис 1 ров СССР но дедаи изобретений и открытий Москва, 3035, Раушская наб., 4 Предприятие Патент, Москва, Г 59, Бережковская наб, 24 удерживают гайку 1 от поворота и выпадайия из сепаратора. Для ограничения продольного перемещения гайки относительно отверстия 8 на основании сепаратора име ется упор 9:.входящий в паз 7 фланца гайки.Сепаратор установлен на одной из скреп ляемых деталей 10 с,помошью заклепок 11. Вторая деталь 12 крепится болтами 13, за, ворачиваемыми в гайки 1.10 Предмет изобретенияУстройство для закрепления плавающихгаек на общем сепараторе, содержащих резьбовую втулку и фланец, взаимодействующий своими выступами с упорами сепаратора, ограничивающими продольное перемещение гаек, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности установки гаек в шахматном порядке, выступы расположены на одной боковой стороне фланца каждой гайки и выполнены удлиненными, образующими -образный паз, внутри которого размещен упомянутый упор сепаратора, расположенный на основании последнего, причем выступы смежных гаек направлены в противоположные стороны.р "/
СмотретьЗаявка
1841811, 30.10.1972
ПРЕДПРИЯТИЕ ПЯ А-7657
ВДОВИН ВЛАДИМИР ИВАНОВИЧ, ГИМРАНОВ РАДИК ЗИЯДОВИЧ, ЖИЛЯЕВ ВИТАЛИЙ ГЕОРГИЕВИЧ
МПК / Метки
МПК: F16B 37/04
Метки: гаек, закрепления, общем, плавающих, сепараторе
Опубликовано: 30.11.1974
Код ссылки
<a href="https://patents.su/2-451872-ustrojjstvo-dlya-zakrepleniya-plavayushhikh-gaek-na-obshhem-separatore.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для закрепления плавающих гаек на общем сепараторе</a>
