Устройство для базирования и вращения деталей типа колец приборных подшипников

Номер патента: 448117

Авторы: Фишбейн, Чабуркин

ZIP архив

Текст

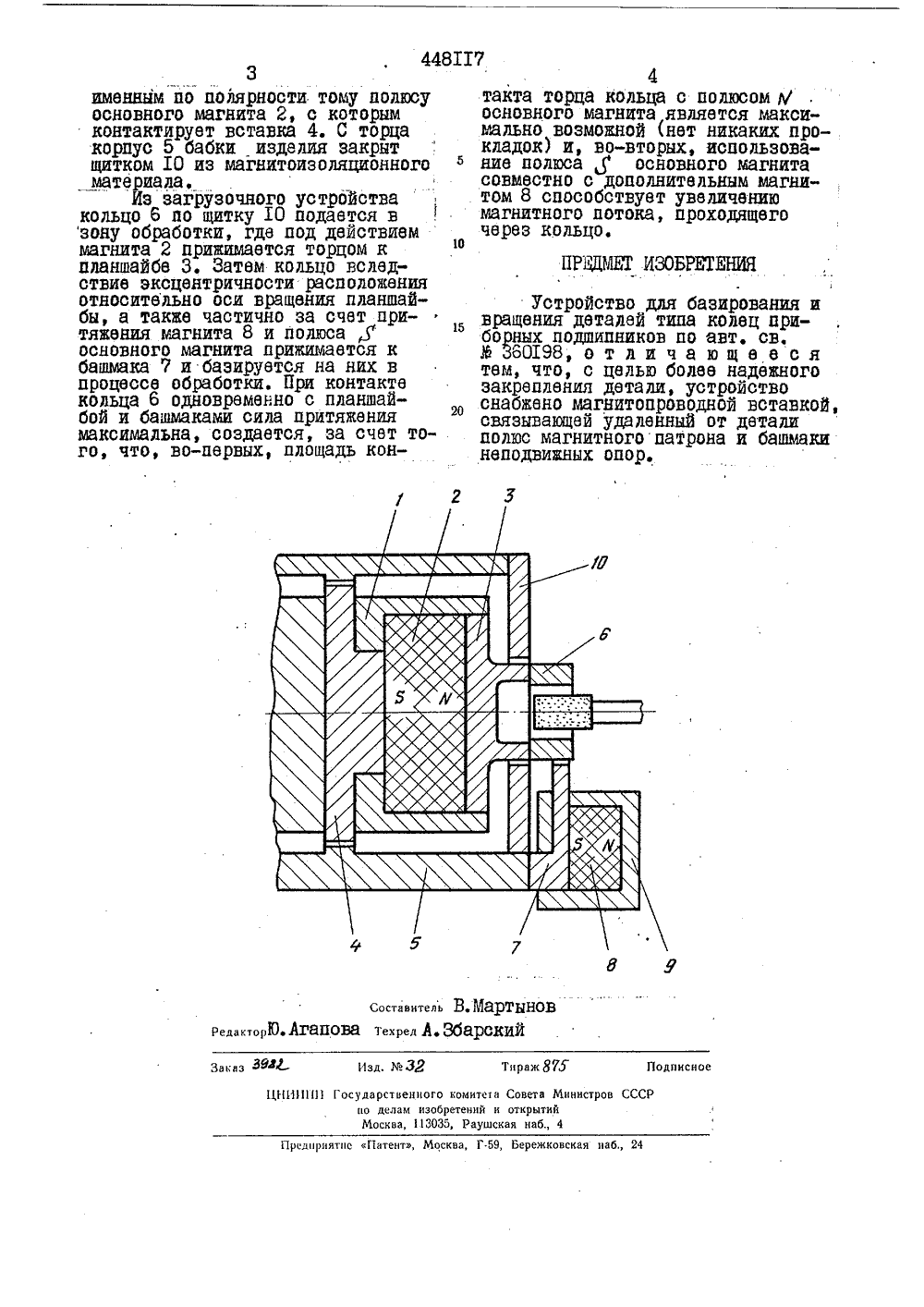

ОП ИСАНИЕИЗОБРЕТЕН Ия К АВТОРСКОМУ СВИДИТЮЛЬСТВУ(22) Заявлеио 18 8,(51) М.Кл. В 24 в 5/Х 8 В 24 в 19/06 с присоединением заявки судврственныи нвмитевввтв Министров СССРвв далем изобретенийи аткрытнй(71 Заявитель 4-ый Государственный дзавод а аодшипеиковый орден 1 ленный на вращающемся шпинделестанка магнитоизоляционный корпус 1, в котором размещены постоянный магнит 2, планшайба 3 и магнитопроводная вставка 4. Величиназазора который при необходимостиможет быть регулируемым) междувставкой 4 и корпусом 5 бабки изделия минимальна,10 Постоянный гугнит расположентак, что с планюайбои контактируетодий полюс /Ч магнита. Планшайба 3 имеет торцовую поверхность ,для базирования обрабатываемогокольца б. К корпусу б крепитсяблок неподвижных опор, состоящийиз башмаков 7, выполненных на единой пластине йз вигнитомягкого материала с армированием контактирующей с изделием зоны твердымсплавом), дополнительного постоянного магйита 8 и корпуса 9 блока.Дополнительный магнит 8 расположен таким образом, что контакти 25 рует с пластиной башмаков 7только одним полюсом ,Д , одНоВ основном авт. св. У 360198описано устройство для базирования и вращения деталей типа колецприборных подшипников при бесцентровой обработке на неподвижныхопорах с магнитной системой, выполненной в виде магнитного патрона и дополнительного магнита,в которой полюс дополнительногомагнита, разноименный с полюсоммагнитного патрона, обращенногок детали, выполнен совмещенным сбашмакамй неподвижных опор, изготовленных из магнитомягкого материала,С целью более надежного закрепления детали в предлагаемомустройстве башмаки неподвижныхопор связаны магнитопроводнойвставкой с вторым недальним от изделия) полюсом магнитного патрона,обеспечивая тем самым более полноеего использование.На чертеже изображено предлагаемое устройство.Устройство содвржит установ-15(54) УСТРОЙСТВО ДЛЯ БАЗИРОВАНИЯ И ВРАБЯНИЯ ЛЕТАЛ ТИПА КОЛЕЦ ПРИБОРНЫХ ПОДШИ 1 БИКОВ44811 7такта торца кольца с полюсом ьосновного магнита является максимально возможной (нет никаких прокладок) и, во-вторых, использование полюса ,Д основйого магнитасовместно с дополнительным магнитом 8 способствует увеличениюмагнитного потока, проходящегочерез кольцо. Устройство для базирования и вращения деталей типа колец приборных подшипников по авт. св.Зо 0198, отличающееся тем, что, с целью более надежного закрвплейия детали, устройство снабжено магнитопроводной вставкой, связывающей удаленный от детали полюс магнитного патрона и башмаки неподвижных опор. у 2 3 Составитель В Март едакторЮ АгапОва техред А ЗбарскиЗаказ Зф Тираж 8 У 5 Подписное Изд.1 г 1 Ю 11 П Государственного комитета Совета Министров ио делам изобретений и открытий Москва, 113035, Раушская наб., 4 1 рсдирнятие Патент, Москва, Г.5 режковская наб., 24 3именным по полярности тому полюсу основного магнита 2, с которым контактирует вставка 4. С торца корпус 5 бабки изделия закрыт щитком 10 из магнитоизоляционного материала.Из загрузочного устроиства кольцо 6 по щитку 10 подается в зону обработки, где под действием магнита 2 прижймается торцом к планшайбе 3. Затем кольцо вследствие эксцейтричности расположения относительно оси вращения планшайбы, а также частично за счет притяжения магнита 8 и полюса ,5 основного магнита прижимается к башмака 7 и базируется на них в процессе обработки. При контакте кольца 6 одновремейно с планшайбой и башмаками сила притяжения максимальна, создается, за счет того, что, во-первых, площадь конПРЕДМЕТ ИЗОБРЕТЕНИЯ

Смотреть

Заявка

1822993, 18.08.1972

4-ЫЙ ГОСУДАРСТВЕННЫЙ ДВАЖДЫ ОРДЕНА ЛЕНИНА ПОДШИПНИКОВЫЙ ЗАВОД

ФИШБЕЙН ЕФИМ ИСААКОВИЧ, ЧАБУРКИН БОРИС ВАСИЛЬЕВИЧ

МПК / Метки

МПК: B24B 5/18

Метки: базирования, вращения, колец, подшипников, приборных, типа

Опубликовано: 30.10.1974
