Датчик параметров вращающихся валов

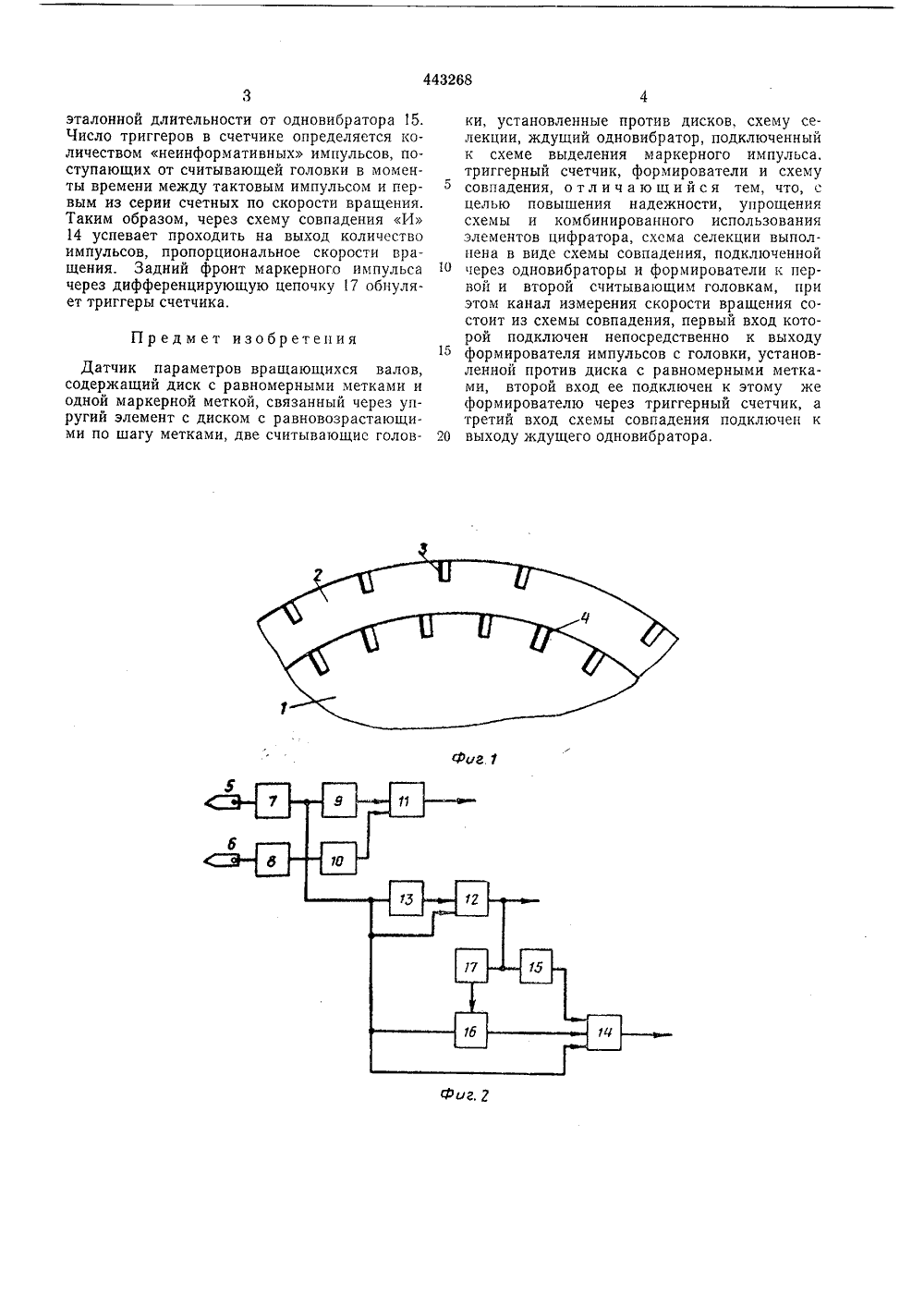

О П И С А Н И Е (и) 443268ИЗОБРЕТЕНИЯ Союз Советских Социалистических Реслублик(51) М Кч 6 011 3/12 с присоединением заявкиГосударственный комитет Совета Министров СССР ло делам изобретенийи открытий(54) ДАТЧИК ПАРАМЕТРОВ ВРАЩАЮЩИХСЯ ВАЛОВ Изобретение относится к области приборостроения.Известные датчики параметров вращающихся валов сложны и мало надежны.Для повышения надежности, упрощения схемы и комбинированного использования элементов цифратора в предлагаемом датчике схема селекции выполнена в виде схемы совпадения, подключенной через одновибраторы и формирователи к первой и второй считывающим головкам, при этом канал измерения скорости вращения состоит из схемы совпадения, первый вход которой подключен непосредственно к выходу формирователя импульсов с головки, установленной против диска с равномерными метками, второй вход ее подключен к этому же формирователю через триггерный счетчик, а третий вход схемы совпадения подключен к выходу ждущего одновибратора.На фиг. 1 схематично показана цифратор описываемого датчика, на фиг. 2 - блок-схема электронной части датчика.Цифратор датчика состоит из двух закрепленных на концах торсиона дисков 1, 2, выполненных из немагнитного материала и подмагничивающего электромагнита, По ободу диска 1 через равные интервалы врезаны тонкие пластины 3 из ферромагнитного материала. Одна из пластин 4 выполнена спаренной для получения маркерного импульса. По ободу диска 2 тонкие пластины врезаны с равно- возрастающим шагом. Магнитные головки 5 и 6 (см, фиг. 2), закрепленные на корпусе неподвижно через усилители-формирователи 7 и 6, через ждущие одновибраторы 9 и 10 соединены со схемой И 11. Схема выделения маркерного импульса содержит схему И 12 н ждущий одновибратор 13, Канал измеренпя 10 угловой скорости вращения содержит выходную схему совпадения И 14, ждущий одно- вибратор 15 с эталонной длительностью выходного импульса, триггерный счетчик 16 и цепочку 17 обнуления счетчика.15 Принцип действия датчика параметров вращающихся валов состоит в том, что при вращении вала диски смещаются друг относительно друга в зависимости от воздействующего момента и упругости элемента связи, и 20 схема селекции, состоящая из схемы И 11 иждущих одновибраторов 9 и 10, вырабатывает импульсную последовательность, пропорциональную моменту.Маркерные импульсы от схемы И 12 за пускают ждущий одновибратор 15, а импульсы от головки 5 поступают на первый вход схемы совпадения И 14 и на триггерный счетчик 16, выход которого соединен со вторым входом схемы совпадения. На третий 30 вход схемы совпадения поступают импульсы443268 Фиг. 2 эталонной длительности от одновибратора 15. Число триггеров в счетчике определяется количеством неинформативных импульсов, поступающих от считывающей головки в моменты времени между тактовым импульсом и первым из серии счетных по скорости вращения. Таким образом, через схему совпадения И 14 успевает проходить на выход количество импульсов, пропорциональное скорости вращения. Задний фронт маркерного импульса через дифференцирующую цепочку 17 обнуляет триггеры счетчика. Предмет изобретения Датчик параметров вращающихся валов, содержащий диск с равномерными метками и одной маркерной меткой, связанный через упругий элемент с диском с равновозрастающими по шагу метками, две считывающие головки, установленные против дисков, схему селекции, ждущий одновибратор, подключенный к схеме выделения маркерного импульса, триггерный счетчик, формирователи и схему совпадения, отличающийся тем, что, с целью повышения надежности, упрощения схемы и комбинированного использования элементов цифратора, схема селекции выполнена в виде схемы совпадения, подключенной через одновибраторы и формирователи к первой и второй считывающим головкам, при этом канал измерения скорости вращения состоит из схемы совпадения, первый вход которой подключен непосредственно к выходу формирователя импульсов с головки, установленной против диска с равномерными метками, второй вход ее подключен к этому же формирователю через триггерный счетчик, а третий вход схемы совпадения подключен к 20 выходу ждущего одновибратора.
