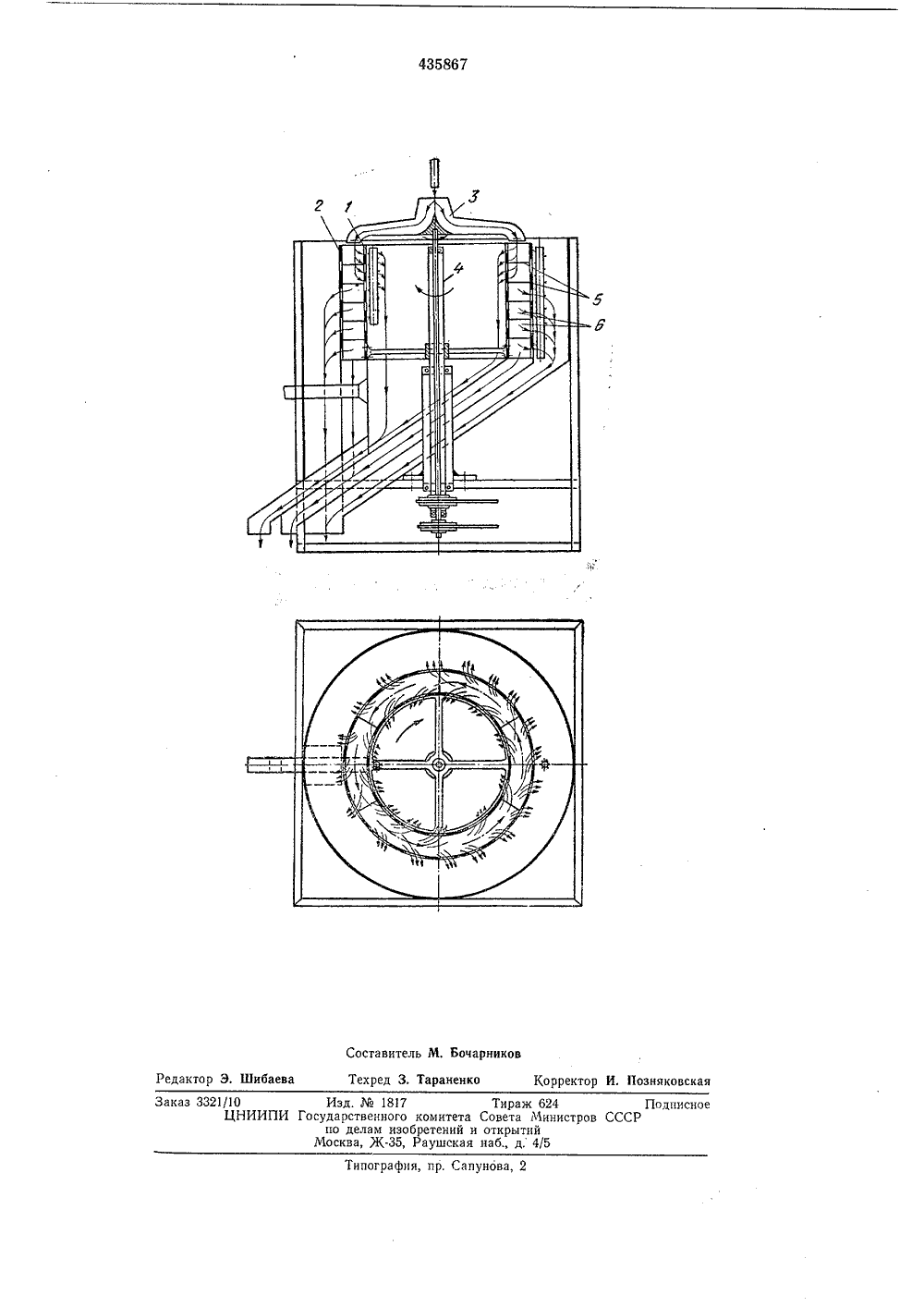

Сепаратор

Номер патента: 479933

Опубликовано: 05.08.1975

Авторы: Артемов, Полев, Сорокин, Фадеев

МПК: F22B 37/26

Метки: вертикальный, сепаратор

...усеченного конуса, На разделительной перегородке у боковых кромок отверстияб установлены попарно лод углом один кдругому сепарационные блоки 7, обращенныеЗО своими входными поверхностями к отверстию.При этом подводящие,пар каналы образованы каждой парой блоков и листами 8 и 9, замыкающими свободные кромки блоков. Под разделительной перегородкой смонтирован кольцевой коллектор 10 с выводной трубой 11 для сбора и отвода выпавшей на жалюзи влаги. В стенке корпуса 1, над разделительной перегородкой, предусмотрены отверстия, выходящие в наружный кольцевой коллектор 12 .переменной высоты с наклонным в сторону отводящей трубы 13 основанием для сбора и отвода влаги, выпавшей перед жалюзи на поверхности корпуса 1 и направляющих лопатках...

Номер патента: 494563

Опубликовано: 05.12.1975

Авторы: Артемов, Баканов, Билявский, Городницина, Елкина, Манаенков, Полынская, Сорокин, Таран, Фадеев

МПК: F22B 37/26

Метки: вертикальный, сепаратор

...8, слив ные корыта 9, расположенные под пакетамижалюзи и обеспечивающие отвод выпавшей на жалюзи влаги в сливную стойку 10 через отверстия 11.Сливные стойки 10 всех блоков подключены к внутреннему кольцевому коллектору 12. Для отвода осушенного пара каждый блок снабжен размещенным в секторном промежутке клиновидным коробом 13. Короб образован перфорированным листом, служащим одной из стенок, сплошным четырехугольным листом 14, примыкающим своей верхней и боковой кромками к соответствующим верхней радиальной а и внутренней вертикальной б кромкам перфорированного листа. Нижняя кромка листа 14 развернута относительно верхней на угол, соответствующий сектору отверстия 15 в разделительной перегородке 16. Для обеспечения надежного слива...

Номер патента: 663960

Опубликовано: 25.05.1979

Авторы: Артемов, Баканов, Башун, Демидова, Сорокин, Фадеев

МПК: F22B 37/26

Метки: вертикальный, сепаратор

...цилиндрический корпус 1 с патрубком 2 подвода влажного пара, Корпус 1 разделен поперечной перегородкой 3 на полости 4 влажного и 5 осушенного пара. По оси корпуса 1 расположена труба 6 отвода осушенного пара. В кольцевом зазоре 7 между корпусом 1 и трубой 6 радиально размещены сепарационные блоки 8, включающие направляющие лопатки 9, жалюзи 10, продольные 11 и поперечные 12 перегородки, перфорированные листы 13 н сливныв3960 .4городку 3 "и удаляется из корпуса черезколлектор 18, Влага, осажденная на стенках жалюзи 10, стекает в корыта 14 ичерез отверстия 15 - в коллектор 16,3 66 корыта 14, расположенные под пакетами жалюзи 10. Продольные и поперечные перегородки 11 и 12 прикреплены к перфорированному листу 13 каждого блока8, Слив...

Номер патента: 700744

Опубликовано: 30.11.1979

Авторы: Артемов, Баканов, Башун, Билявский, Демидова, Сорокин, Фадеев

МПК: F22B 37/26

Метки: вертикальный, сепаратор

...под углом 5-7. к горизонтали в сторону сливной стойки,На фиг. 1 представлен вертикальный сепаратор, продольный осевой разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг, 3 - разрез Б-Б на фиг. 2.В цилиндрическом корпусе 1 сепаратора выполнены труба 2 отвода осушенного цара и патрубок 3 подвода влажного пара, В кольцевом канале 4 между корпусом 1 и трубой 2 радиально установлены. сепарационные блоки 5; включающие направляющие лопатки б, жалюзи 7, перфорированные листы 8. Под сепарационными блоками 5 установлены под углом 5-7 к горизонтали в сторону сливной стойки 9 сливные корыта 10. Отвод осушенного пара из каждого блока 5 осуществляется через клиновидный выходной короб 11, через секторные отверстия 12.Поперечная перегородка 13 разделяет...

Номер патента: 866333

Опубликовано: 23.09.1981

Авторы: Артемов, Баканов, Билявский, Демидова, Сидоров, Сорокин, Филатова

МПК: F22B 37/26

Метки: вертикальный, сепаратор

...5 и затем, пройдя через сепарационные блоки 6, разделяется напар, который отводится с помощью трубы 4, и воду, выводимую из корпуса 1через коллектор 7, трубу 8 и патрубок13. Вода, отделенная в кольцевом канале 5 на пластинах 15, через щели 14поступает в полость 20 обтекателя изатем через трубку 19 отводится непосредственно в кольцевой коллектор 7,Снабжение сепаратора обтекателем,образованным двумя перфорированными пластинами, соединенными под острымуглом, обращенным вершиной к патрубку подвода пароводяной смеси и трубкой, соединяющей полость обтекателяс кольцевым коллектором, позволяетповысить надежность сепаратора путем защиты трубы для отвода пара отвоздействия потока пароводяной смесии производительность эа счет увеличения скорости...
