Электрогидроинтегратор для моделирования нелинейнь5х задач теории поля

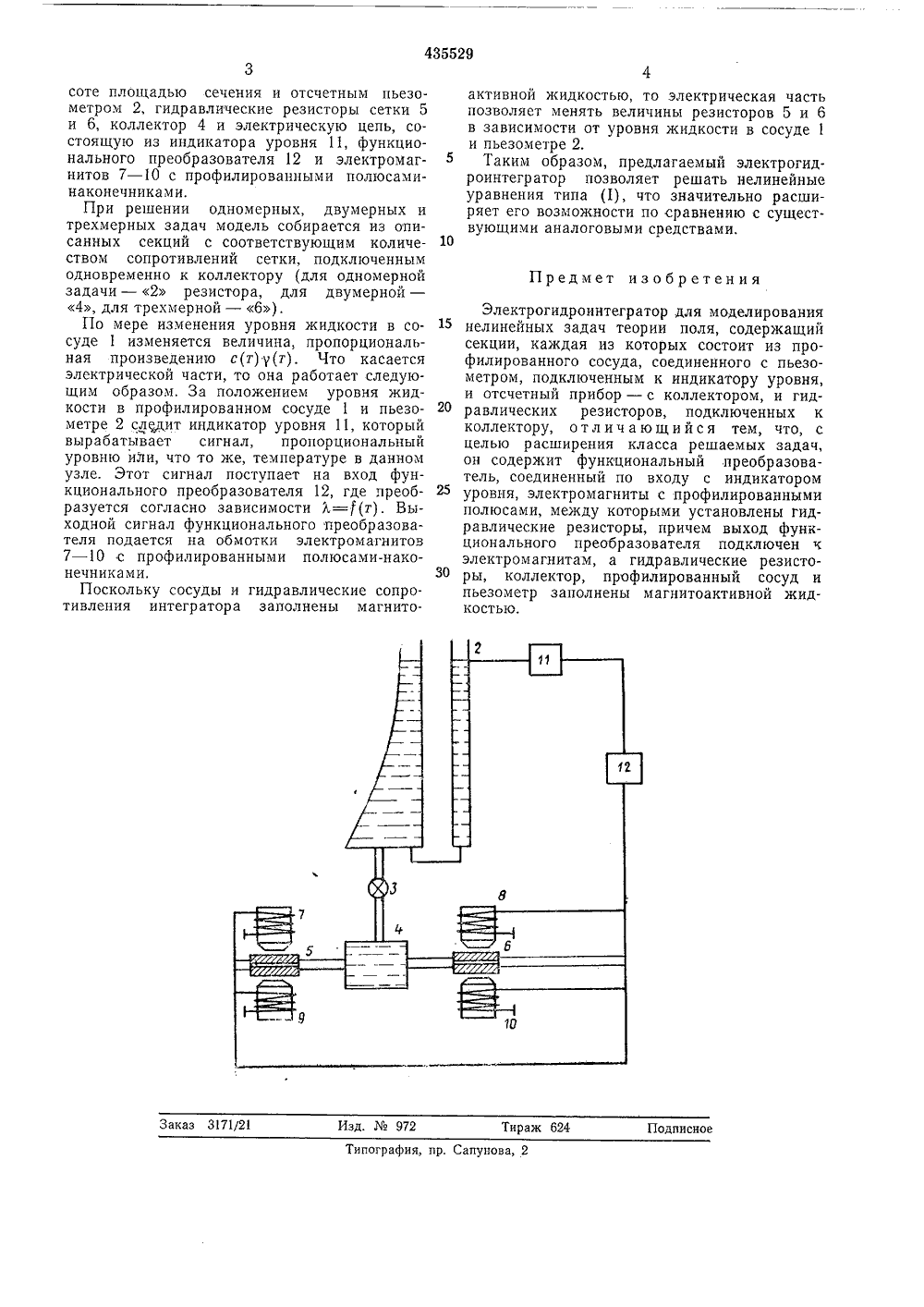

О П И С А Н И Е О 1) 435529 Союз Советских Социалистических Республик(51) М. Кл. 6 06 д 5/00 Государственный комитет Совета Министров СССР по делам изобретений н открытий(54) ЭЛЕКТРОГИДРОИНТЕГРАТОР ДЛЯ МОДЕЛИРОВАНИ НЕЛИНЕЙНЫХ ЗАДАЧ ТЕОРИИ ПОЛЯ2 ся к области аналогохники и предназначено нелинейного уравнения Изобретение относивой вычислительной тдля моделированиятеплопроводности л(у) ясняется чертежом, на хема секции электроГс учетом всех нелинейностей, входящих в этоуравнение, т. е. с учетом зависимостей теплофизических характеристик материалов от темпер атур ы.Известный электрогидроинтегратор позволяет решать линейные задачи теплопроводности, т. е. когда Х, с и у не зависят от температуры,Целью изобретения является приобщениегидравлических моделей к решению нелинейных задач, а также создание интегратора -гибрида, сочетающего в себе достоинствагидравлических и электрических моделей,Для этого гидравлический сосуд заполняется магнитоактивной жидкостью, а гидравлические резисторы сетки помещаются междупрофилированными полюсами - наконечника-.ми электромагнитов, благодаря чему появляется возможность менять сопротивления сеткив зависимости от величины магнитного поля. ЗО Последнее, благодаря электрической схеме, связывающей индикатор уровня с катушками электромагнитов через функциональный преооразователь, меняетсяв зависимости от уровня жидкости в сосуде, связанном с данной узловой точкой, Таким образом, если на функциональном преобразователе преобразовывать входной сигнал по закону, аналогичному зависимости Л=(т), то гидравлическое сопротивление сетки будет меняться в зависимости от изменения Х(т).Для учета зависимостей с(т) и у(т) предлагается профилированные сосуды, соединенные с узловыми точками сетки, делать с переменной площадью поперечного сечения таким образом, чтобы эта площадь была пропорциональна произведению с(т)у(т), которое меняется с высотой Й (высота уровня Й аналог температуры т).Работа устройства покотором представлена сгидроинтегратора.Электрогидроинтегратор содержит профилированный сосуд 1, отсчетный пьезометр 2. отсчетный прибор 3, коллектор 4, гидравлические резисторы 5 и б сетки, электромагниты 7 - 10, индикатор уровня 11, функциональный преобразователь 12.Секция электрогидроинтегратора включает гидравлический сосуд 1 с переменной по вы435529 Заказ 3171/21 Изд. Мо 972 Тираж 624 Подписное Типография, пр. Сапунова, 2 соте площадью сечения и отсчетным пьезометром 2, гидравлические резисторы сетки 5 и 6, коллектор 4 и электрическую цепь, состоящую из индикатора уровня 11, функционального преобразователя 12 и электромагнитов 7 - 10 с профилированными полюсами- наконечниками.При решении одномерных, двумерных и трехмерных задач модель собирается из описанных секций с соответствующим количеством сопротивлений сетки, подключенным одновременно к коллектору (для одномерной задачи - 2 резистора, для двумерной - 4, для трехмерной - 6) .По мере изменения уровня жидкости в сосуде 1 изменяется величина, пропорциональная произведению с(т) у(т). Что касается электрической части, то она работает следующим образом, За положением уровня жидкости в профилированном сосуде 1 и пьезометре 2 следит индикатор уровня 11, который вырабатывает сигнал, пропорциональный уровню или, что то же, температуре в данном узле. Этот сигнал поступает на вход функционального преобразователя 12, где преобразуется согласно зависимости л=(т). Выходной сигнал функционального преобразователя подается на обмотки электромагнитов 7 - 10 с профилированными полюсами-наконечниками,Поскольку сосуды и гидравлические сопротивления интегратора заполнены магнитоактивной жидкостью, то электрическая часть позволяет менять величины резисторов 5 и 6 в зависимости от уровня жидкости в сосудеи пьезометре 2.Таким образом, предлагаемый электрогидроинтегратор позволяет решать нелинейные уравнения типа (1), что значительно расширяет его возможности по сравнению с существующими аналоговыми средствами.10 Предмет изобретения Электрогидроинтегратор для моделированиянелинейных задач теории поля, содержащий секции, каждая из которых состоит из профилированного сосуда, соединенного с пьезометром, подключенным к индикатору уровня, и отсчетный прибор - с коллектором, и гидравлических резисторов, подключенных к коллектору, отличающийся тем, что, с целью расширения класса решаемых задач, он содержит функциональный преобразователь, соединенный по входу с индикатором уровня, электромагниты с профилированными полюсами, между которыми установлены гидравлические резисторы, причем выход функционального преобразователя подключен к электромагнитам, а гидравлические резисто- ЗО ры, коллектор, профилированный сосуд ипьезометр заполнены магнитоактивной жидкостью.
