Номер патента: 434578

Автор: Хтин

ZIP архив

Текст

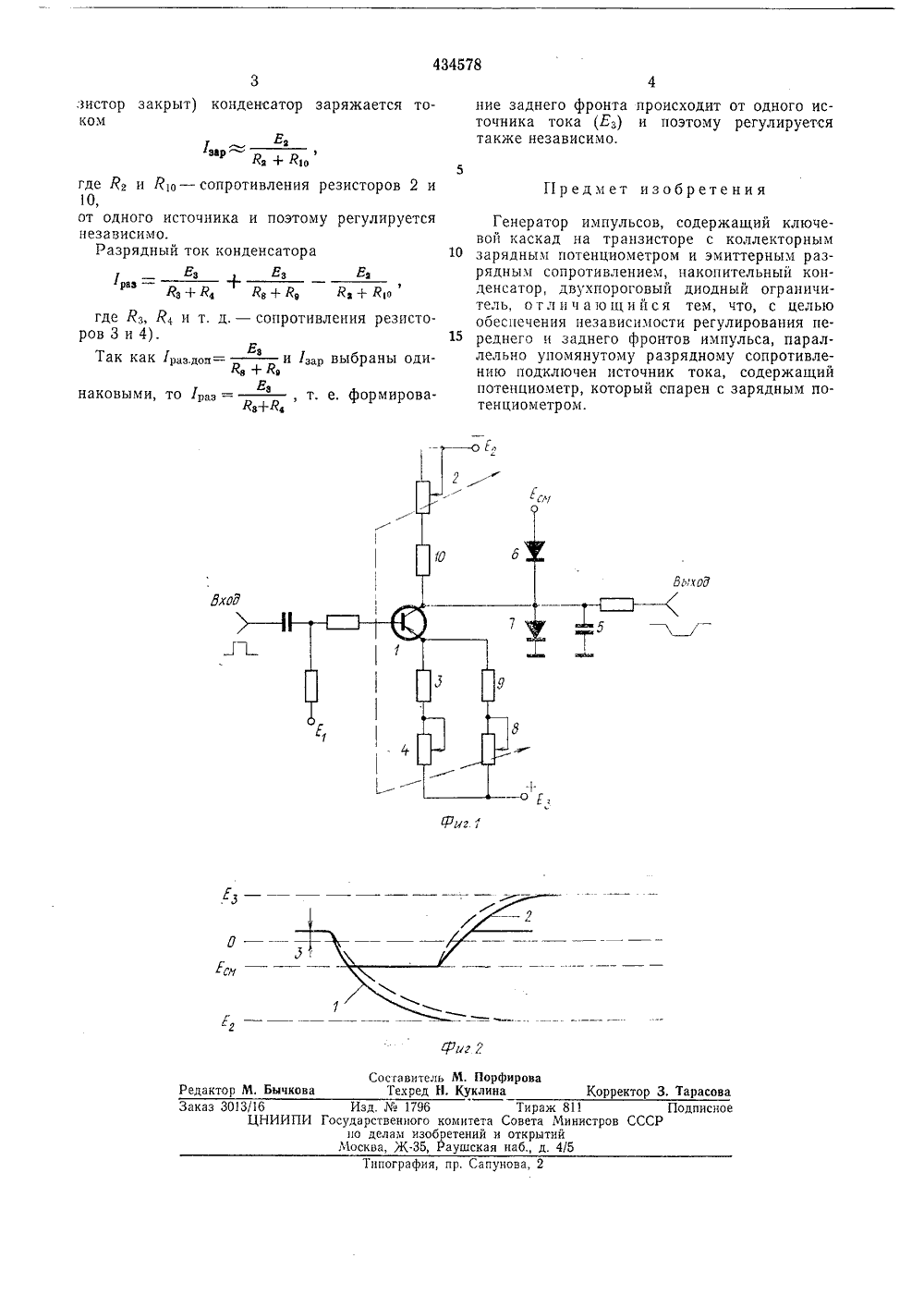

О П И С А Н И Е (и) 434578ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕПЛЬСТВУ Союз Советских Социалистических Республик(51) М. Кл. Н 031( 3,17/6028/26 о 24.04.72 (2 22) Заявл исоединением заявки Государственный камит Сонета Министроа ССС по делам изобретений и открытий(088.8) теньпубликовано 30.06.74, Бюлл ата опубликования описания 11.11,7 72) Автор изобретения Шляхти Заявит(54) ГЕНЕРАТО МПУЛЬС 20 25 30 Изобретение относится к импульсной технике и мо)кет использоваться в устройствах для формирования трапецеидальных, пилообразных и треугольных импульсов.Известен генератор импульсов с регулируемыви передним и задним фронтами импульса, содержащий транзисторный ключ, зарядные и разрядные потенциометры, двухпороговый диодный ограничитель, накопительный конденсатор.В известных генераторах прп регулировании переднего фронта меняется и задний фронт импульса.С целью обеспечения независимости регулирования переднего и заднего фронтов импульса в генераторе параллельно разрядному сопротивлению подключен источник тока, содержащий потенциометр, выполненный спаренным с зарядным потенциометром,На фиг. 1 изображена схема генератора импульсов; на фиг. 2 - эпюры напряжений.Генератор содержит ключевой каскад на транзисторе 1 с коллекторным зарядным потснциометром (резистором 2) и эмиттерным разрядным сопротивлением, состоящим, например, из резистора 3 и потенциометра 4, накопительный конденсатор 5, двухпороговый диодный ограничитель на диодах б и 7. Параллельно разрядному сопротивлению подключен источник тока, содержащий потенциометр 8, спаренный с потенциометром 2,В исходном состоянии транзистор 1 нормально открыт источником напряжения Е,. Потенциал на конденсаторе 5 близок к нулю и фиксируется диодом 7,С приходом прямоугольного положительного импульса транзистор 1 закрывается. Конденсатор 5 начинает заряжаться (эпюра 1), и, как только напряжение на нем достигает величины Е,диод 6 открывается и фиксирует постоянный потенциал на конденсаторе, пока воздействует входной импульс. По окончании действия импульса транзистор открывается, и конденсатор перезаряжастся (эгпора 2). Как только напряжение на пем достигает небольиеого положительного значения (э)пора 3), диод 7 открывается и фиксирует потенциал, близкий к нулю. Г 1 отенциометрок 2 плавно меняют передний фронт изменением величины зарядного тока, а потенциометром 4 - задний.Изменением величины емкости конденсатора 5 ступенчато изменяют время нарастания и спада импульса.Г 1 адение напряжения на потенцисостре 8 и резисторе 9 от источника Ее образует дополнительный источник тока, спнхроп 1(о связанный с источником тока заряда так, что при открытом транзисторе ток заряда компенсируется током дополнительного источника.При формировании переднего фронта (транактор М. Бычко ктор 3, Тарасова Заказ 3013/1 бЦНИ Изд.1796И Государственного комитета по делам изобретений Москва, Ж, Раушска пография, пр. Сапунова, 2 зистор закрыт) конденсатор заряжается токомЕз Л +г где Рз и /т 1 о - сопротивления резисторов 2 и10,от одного источника и поэтому регулируетсянезависимо.Разрядный ток конденсатораЕз Ез Езрзз - +Рз+Р 4 Рз+Рз Йз+ Й 0где Рз, Й 4 и т. д. - сопротивления резисторов 3 и 4),ЕзТак как (раз.дон= и 1,р выбраны одина + /зиаковыми, то 1 раз =Ез, т. е. формироваз+Яз ние заднего фронта происходит от одного источника тока (Ез) и поэтому регулируется также независимо,Предмет изобретения Генератор импульсов, содержащий ключевой каскад на транзисторе с коллекторным 10 зарядным потенциометром и эмиттерным разрядным сопротивлением, накопительный конденсатор, двухпороговый диодный ограничитель, огличающийся тем, что, с целью обеспечения независимости регулирования пе- Б реднего и заднего фронтов импульса, параллельно упомянутому разрядному сопротивлению подключен источник тока, содержащий потенциометр, который спарен с зарядным потенциометром. Тираж 811 ПодписноеСовета Министров СССРоткрытийнаб., д. 4/5

Смотреть

Заявка

1776028, 24.04.1972

А. Е. хтин

МПК / Метки

МПК: H03K 3/57

Метки: генератор, импульсов

Опубликовано: 30.06.1974
