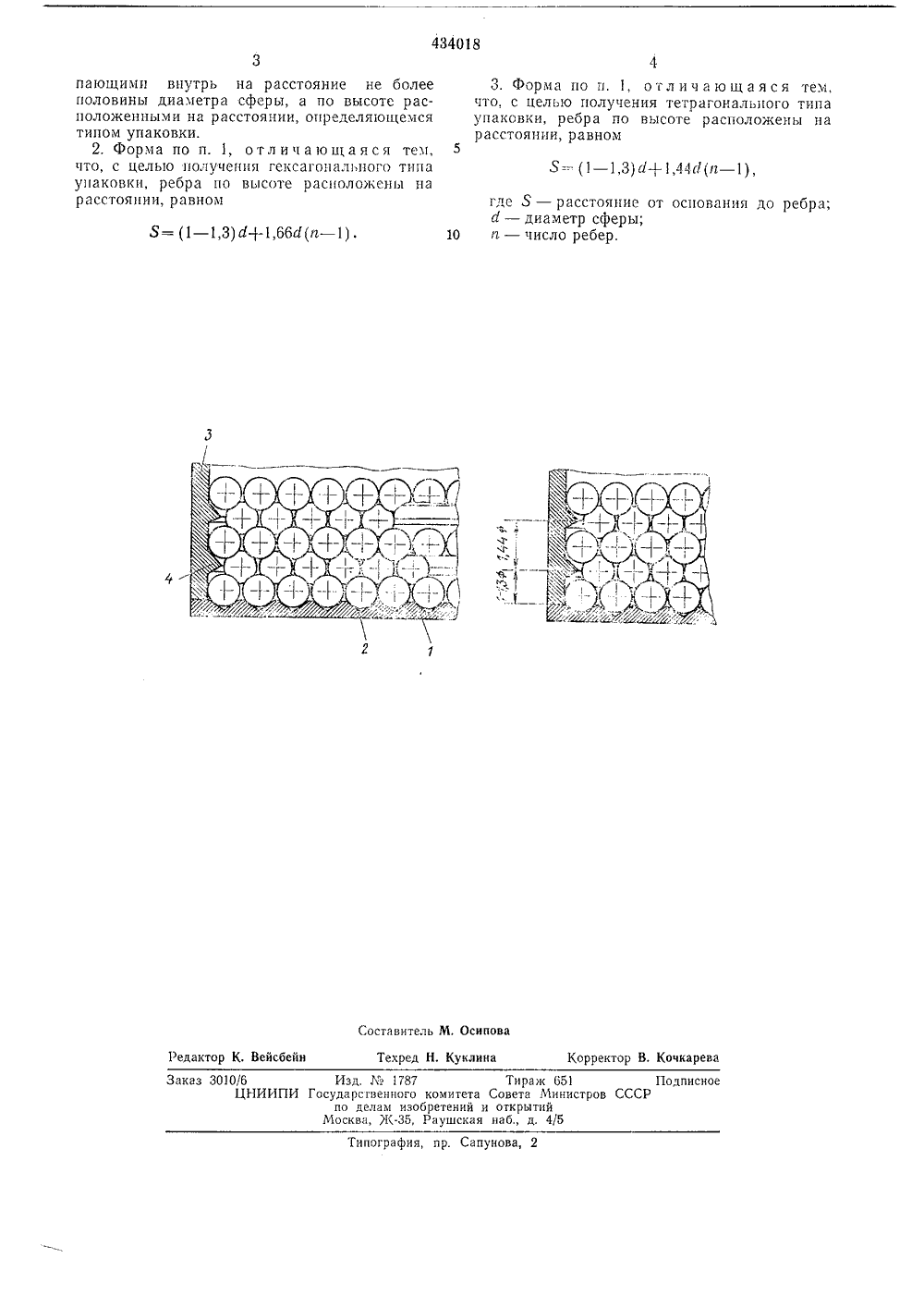

Форма для ориентирования и упаковки сферических телпри упаковке тетрагонального типа оно равно 5=(ll, 3)d-f l, 44d(n—1), где s — расстояние от ребра до основания формы, d — диаметр сферы; п — число ребер. сущес

Номер патента: 1516761

Опубликовано: 23.10.1989

Автор: Исламов

МПК: G01B 7/28

Метки: виде, вращения, объектов, отклонения, поверхности, тела, формы

...стремятся изменить угловое или линейное положение объекта 3 в отвержденной ферромагнитной жидкости, При этом измеряют величины силового воздействия, вызывающего смещение из начального углового или линейного положения объекта и эталонного образца соответственно. После прекращения воздействия магнитного поля на Ферромагнитную жидкость 2 происходит восстановление ее свойств, благодаря чему возможно извлечение из нее объекта 3 или эталонного образца.Об отклонении формы поверхности Объекта контроля от поверхности идеального тела вращения (эталонного образца) судят по разности величины силового воздействия, вызывающего смещение из начального линейного (или углового) положения этого объекта и эталонного образца, Например, об...

Номер патента: 1107984

Опубликовано: 15.08.1984

Авторы: Будкин, Злотин, Филиппов

МПК: B23K 13/00

Метки: высокочастотной, поверхность, ребро, сварки, типа

...передать в нагреваемую поверх 5 ность необходимую мощность без повреждения обращенной к нему поверхности. Возникающий при этом перепад температур по сечению "поверхности" выравни вается на длине 6 от нагревателя до точки сварки .Наличие участка выравнивания температуры позволяет получить высокие энергетические характеристики процесса за счет локализации15 энергии, позволяющей сократить отсос тепла в периферийные области "поверхностиУказанная зависимость длины участка выравнивания температур определя 20 ет связь теплофизических параметров материала свариваемых изделий, скорость сварки и условия выделения энергии.При значениях глубины проникновения, близких или равных толщине с 1 "поверхности", правая часть указанной зависимости...

Номер патента: 1558880

Опубликовано: 23.04.1990

Авторы: Бахвалов, Бурлаков, Галкин, Колюбаев, Миронов, Пчеляков, Смирнов, Смолин, Ухов

МПК: C03B 9/24

Метки: автомату, секционного, типа, форма, черновая

...мм.и м е р, Находим диаметр черрмы с 1 на линии соединенияо кольца и черновой формы:0 мм, Р = 25,5 в . диаметр под горпом, а = 0,5 и - коэффициенты для данного елия.енный диаметр черновойсоединения строится на и. Диаметр в нижней час Формы на .пинии ра аследук шиш: д1щади изделия.Таким образом, проходит перераспределение стекла из горловой части изделия в ее донную часть, что позволяет избежать появления продутости" (местного утоньшения стенки) в донной части и за счет этого обеспечить более высокую эксплуатационную надежность стеклоизделия в процессе эксплуатации.Изготовление внутренней полости черновой формы, имеющей профиль, описываемый указанными уравнениями, поз 40 где а и 1 - коэффициенты, остаются прежними.Н = 210 согласно...

Номер патента: 1034863

Опубликовано: 15.08.1983

Авторы: Болтин, Иванов, Филиппов

МПК: B23K 13/00

Метки: высокочастотной, поверхность, ребро, сварки, типа

...контактам Ок, получено как вектор-ная сумма напряжений на "поверхносе- ти" 0 и ребре Ор . Ток на фповерхностиф 11, равен векторной сумме в55 ребре 1 р и в конденсаторной батарееи его величина может быть су- щественно увеличена по сравнениюс жохом в ребре.юЮВП р и м е р . На лабораторном60 стенде проводят приварку ребра тол.щиной 6 мм к трубе диаметром 60 ммсо скоростью сварки 20 м/мин. Контакты установлены на ребре на расстоянии 60 мм от точки схода, а 65 Цель изобретейия - снижение рас.-. хода электроэнергии, упрощение и повышение надежности способа и уст" ройства за счет исключения иэ зазора между свариваемыми иэделиями индуктирующего элемента,Поставленная цель достигается тем, что согласно способу высокочастотной сварки изделий типа...

Номер патента: 137744

Опубликовано: 01.01.1961

Автор: Фридман

МПК: B23Q 35/04

Метки: качающегося, копирования, поверхностей, помощью, следящего, сложной, тела, формы

...движения.На чертеже изображена схема устройства.Устройство для копирования поверхностей сложной формы с помошью качаюшегося следяшего тела состоит из шупов 1, 2 и 3, образующих слои следящего тела, коромысла 4, золотников 5 и б, гидравлических цилиндров 7 и 8,На столе 9 станка устанавливается копир 10, поверхность 11 которого идентична поверхности готовой детали. С копиром 10 контактируют шупы 1, 2 и 3, причем шуп 1, управляюший подачей на инструмент и от инструмента, через золотник 5 воздействует на цилиндр 7, заставляя стол 9 совершать возвратно-поступательное движение в вертикальной плоскости, а щупы 2 и 3, соединенные коромыслом 4 и поочередно касающиеся копира 10, через золотник 5 и цилиндр 8 заставляют стол 9 совершать...
