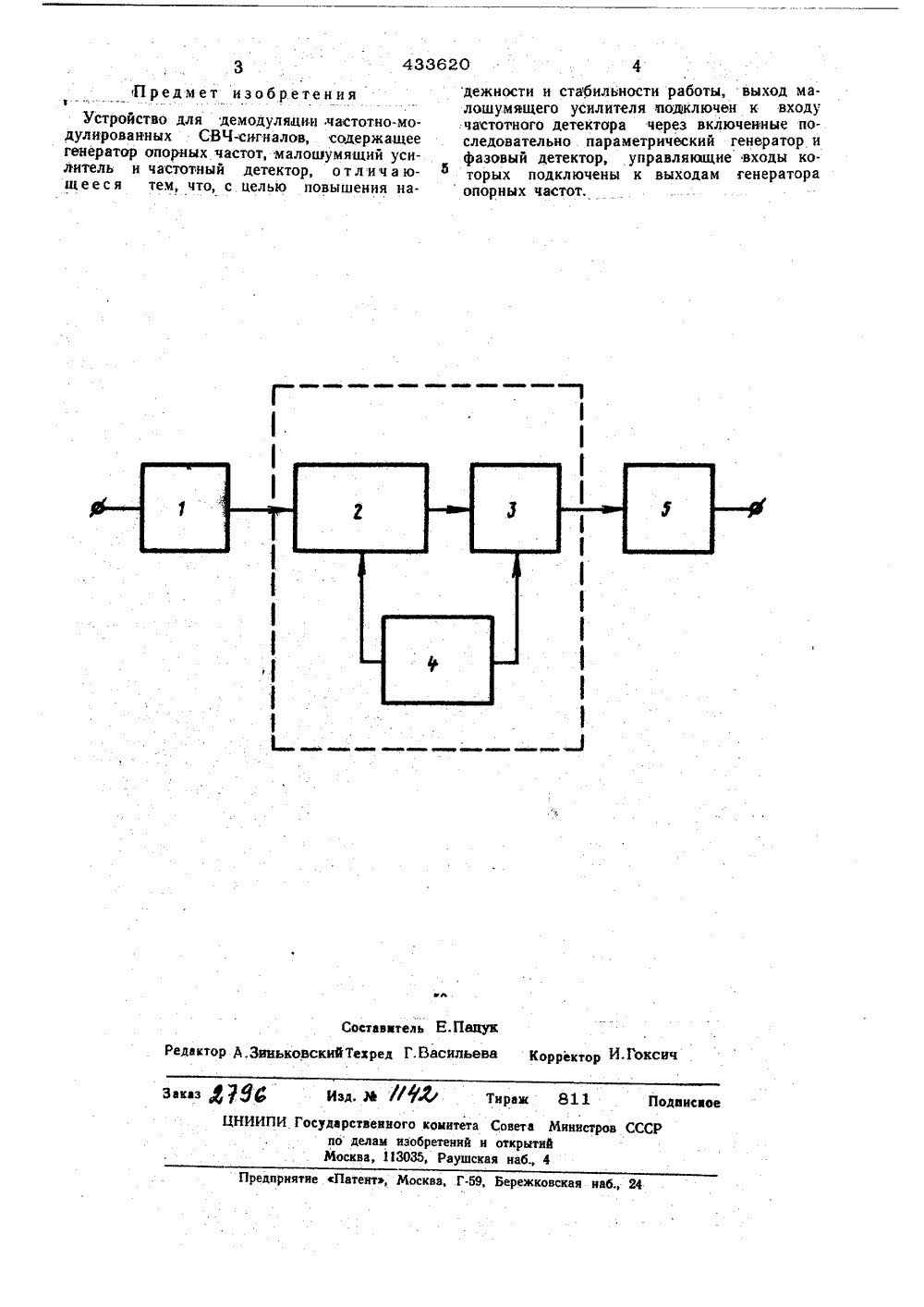

Устройство для демодуляпничастотно-модулированных свч сигналов

Номер патента: 2003124

Опубликовано: 15.11.1993

Авторы: Амирян, Куликов, Рыбаков

МПК: G01R 29/00

Метки: амплитудно-модулированных, мощности, плотности, свч-генераторов, спектральной, шумов

...достигается тем, что в устройстведля измерения СПМ АМШ генераторов СВЧ,25 включающем балансный смеситель и анализатор спектра, исследуемый генератор подключается к гетеродинному входусмесителя, а к сигнальному входу смесителяподключается перестраиваемый короткоэа 30 мыкающий (КЗ) поршень.В отличие от прототипа в устройстве нетникакого дополнитсльного генератора. Неизвестны технические решения, в которыхсодержатся признаки, отличающие заявля 35 емое решение от прототипа,Схема предложенного устройства дляизмерения СПМ ЛМШ представлена на фиг.2, где 1 - исследуемый генератор вместе саттенюатором, 2 - балансный смеситель, 340 - перестоаиваемый КЗ поршень, 4 - УПЧ, 5- анализатор спектра,Устройство работает следуощим образом. Исследуемый...

Номер патента: 322712

Опубликовано: 01.01.1971

Авторы: Гальперин, Забродин, Соловьев, Тихонов, Филиал

МПК: G01N 24/08

Метки: боковой, генератор, спиновый, частоте

...поле, т. е. описываемая схема является спиновым генератором на боковой частоте амплитудно-модулированных 30 высокочастотных колебаний.При разрыве цепи обратной связи (точка а) генератор работает следующим образом,Формирователь 8 прямоугольных импульсов задает длительность работы импульсного модулятора 2, т. е. время облучения образца ВВ 1 сокоИстотным полем. Частота следования облучающих импульсов О задается частотой колебаний, поступающих на вход формирователя 8. Импульсный модулятор 2 осущестВляет амплитудную модуляцию непрерывных колебаний от генератора 1 высокой частоты, преобразуя непрерывные колебания генератора в импульсы с высокочастотным заполнением, Усилитель 5 высокой частоты запирается на время импульсного модулятора...

Номер патента: 275223

Опубликовано: 01.01.1970

Авторы: Богданов, Ботвинников, Резник, Спиченков

МПК: G01R 23/02

Метки: амплитудесигналов, коротковолновых, модулированных, несущих, частот

...высоко частотные счетчики и перестраивающиесяприемники прямого усиления.В предлагаемом устройстве частота измеряемой станции понижается с помощью высокостабпльной частоты в каждом поддиапа зоне приемника. Величина пониженной частоты станции составляет 0,5 - 2,5 Мгц.Блок преобразования частот 2 служит дляформирования опорных частот, а также для понижения с их помощью частоты прпнима емой станции до 0,5 - 2,5 Л 1 гц. Исходной частотой для формирования высокостабильных частот служит частота 100 кгп эталонного кварцевого генератора 3, точность и стабильность которого определяет точность всего усгзо ройства. Напряжение частоты 100 кгт 1 служит275223 1 с = ов,р+ (О 5 - 2 5) Мгц Предмет изобретения Составитель Г, РассмотроваВеденеева...

Номер патента: 920554

Опубликовано: 15.04.1982

Авторы: Дикарев, Жук, Пожидаев

МПК: G01R 23/00

Метки: изменения, измеритель, модулированного, сигнала, скорости, частотно, частоты

...последовательное сложение в цифровом кодезначений 1 (1 1,2;,и) и деление получившейся суммы на количество измерений и (объем выборки), которое,определяется делителем 7. Приэтом в делителе 16 после каждогоизмерения фиксируется в цифровом коде значениеУстройство работает следующим образом.Сигнал с линейным Ч-образным зако 4 о ном частотной модуляции поступает на входы формирователей 1 и 2 импульсов, каждый из которых состоит из последовательно соединенных полосового фильтра 3 (4) и амплитудного детектора 5 (6). Причем полосовые45 фильтры 3 и 4 настроены на разные частоты. Полоса пропускания фильтра 3 д 1 , а фильтра 4 - сГ . Указанные полосы пропускания фильтров выбираются значительно меньше возможной ширины спектра (девиации...

Номер патента: 1307467

Опубликовано: 30.04.1987

Автор: Большаков

МПК: G06G 7/26

Метки: генератор, синхронизацией, функциональный, частоты

...частоты осу"ществляется при наличии сигнала 11непрямоугольной формы на входе 17синхронизации генератора. Сигнал Цна входе релейного элемента являетсясуммой сигналов Уз с выхода интегратора 3 и сигнала Цг . Рассмотрим двавозможных типа переходных процессовпри синхронизации частоты внешнимсигналом П 1 г,Первый тип переходного процесса(фиг.2 а) возможен, если частота сво 0 бодных колебаний в генераторе нижечастоты внешнего сигнала. Крутизнатреугольного напряжения 11 в началепереходного процесса такова, что приг 5переключениях релейного элемента 5с частотой напряжения У амплитудаЦз оказывается меньше заданной Анализатор 6 амплитуды представляет собой преобразователь амплитудных значений входного переменного напряжения в выходное...
