Насос для абразивосодержащих жидкостей

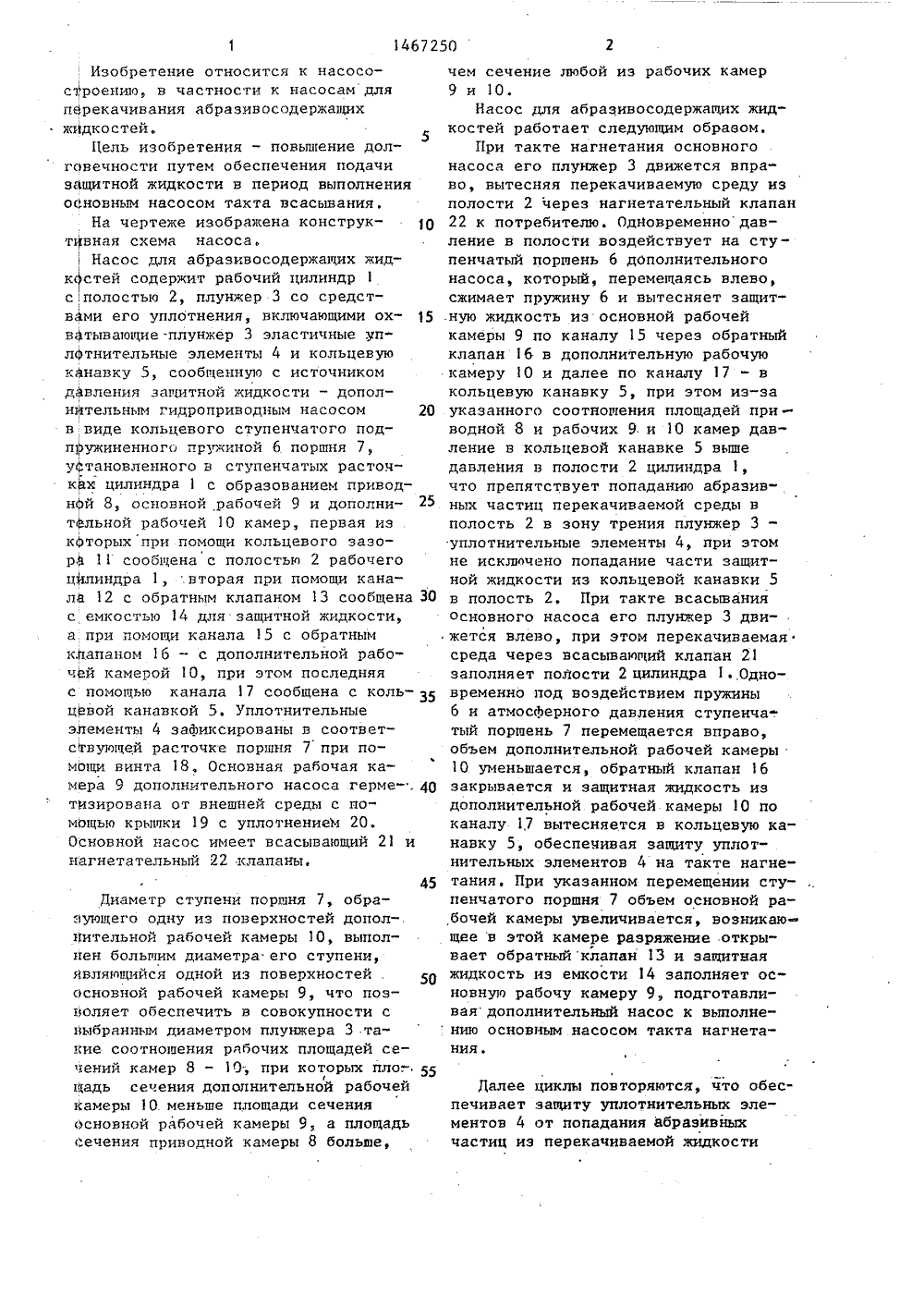

Изобретение относится к насососроению, в частности к насосам дляперекачивания абразивосодержащихжндкостей,Цель изобретения - повьшение долговечности путем обеспечения подачизащитной жидкости в период выполненияосновным насосом такта всасывания,На чертеже изображена конструктивная схема насоса,Насос для абразивосодержащих жидкостей содержит рабочий цилиндр 1сполостью 2, плунжер 3 со средствами его уплотнения, включающими охвпитывающие -плункер 3 эластичные уплфтнительные элементы 4 и кольцевуюканавку 5, сообщенную с источникомдавления защитной жидкости - дополнйтельным гидроприводным насосом 20в виде кольцевого ступенчатого подпружиненного пружиной 6 поршня 7,установленного в ступенчатых расточ"ках цилиндра 1 с образованием приводнФй 8, основной рабочей 9 и дополнитрельной рабочей 10 камер, первая изкоторых при помощи кольцевого зазорЭ 1 сообщена с полостью 2 рабочегоцилиндра 1, вторая при помощи канала 12 с обратным клапаном 13 сообщена 30с емкостью 14 для защитной жидкости,а при помощи канала 15 с обратнымклапаном 16 - с дополнительной рабочей камерой 10, при этом последняяс помощью канала 17 сообщена с кольц 1 вой канавкой 5. Уплотнительныеэлементы 4 зафиксированы в соответствующей расточке поршня 7 при помощи винта 18, Основная рабочая камера 9 дополнительного насоса герме- . 0тйзирована от внешней среды с по"мощью крышки 19 с уплотнение 1 ч 20.Основной насос имеет всасывающий 21 инагнетательный 22 клапаны,45Диаметр ступени поршня 7, образующего одну из поверхностей дополНительной рабочей камеры 10, выполнен большим диаметра его ступени, являющийся одной из поверхностей, основной рабочей камеры 9, что поэВоляет обеспечить в совокупности с выбранным диаметром плунжера 3 такие соотношения рабочих площадей сечений камер 8 - 10; при которых пло.-щадь сечения дополнительной рабочей камеры 10 меньше площади сечения Основной рабочей камеры 9, а площадь сечения приводной камеры 8 больше,чем сечение любой из рабочих камер 9 и 10.Насос для абразивосодержащих жидкостей работает следующим образом.При такте нагнетания основного насоса его плунжер 3 движется вправо, вытесняя перекачиваемую среду из полости 2 через нагнетательный клапан 22 к потребителю . Одновременно давление в полости воздействует на ступенчатый поршень 6 дополнительного насоса, который, перемещаясь влево, сжимает пружину 6 и вытесняет защитную жидкость иэ основной рабочей камеры 9 по каналу 15 через обратный клапан 16 в дополнительную рабочую камеру 10 и далее по каналу 17 - в кольцевую канавку 5, при этом из-за указанного соотношения площадей приводной 8 и рабочих 9 и 1 О камер давление в кольцевой канавке 5 выше давления в полости 2 цилиндра 1, что препятствует попаданию абразивных частиц перекачиваемой среды в полость 2 в зону трения плунжер 3 - уплотнительные элементы 4, при этом не исключено попадание части защитной жидкости из кольцевой канавки 5 в полость 2, При такте всасывания основного насоса его плунжер 3 движется влево, при этом перекачиваемая среда через всасывающий клапан 21 заполняет полости 2 цилиндра 1. Одновременно под воздействием пружины 6 и атмосферного давления ступенча-. тый поршень 7 перемещается вправо, объем дополнительной рабочей камеры 10 уменьшается, обратный клапан 16 закрывается и защитная жидкость иэ дополнительной рабочей камеры 10 по каналу 1,7 вытесняется в кольцевую канавку 5, обеспечивая защиту уплотнительных элементов 4 на такте нагнетания. При указанном перемещении ступенчатого поршня 7 объем основной рабочей камеры увеличивается, возникающее в этой камере разряжение,открывает обратныйклапан 13 и защитная жидкость иэ емкости 14 заполняет основную рабочу камеру 9 подготавливая дополнительный насос к выполнению основным насосом такта нагнетания. Далее циклы повторяются, что обеспечивает защиту уплотнительных элементов 4 от попадания абразивных частиц из перекачиваемой жидкости1467250 как на такте нагнетания, так и натакте всасывания основного насоса,Формула изобретения Составитель В.ЧашкинРедактор М.Бланар Техред М.Дидык Корректор. М.Васильева Заказ 1172/30 Тираж 520 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина,101 Насос для абразивосодержащих жидкостей, содержащий рабочий цилиндр со средствами его уплотнения, включающими охватывающие плунжер эластич ные уплотнительные элементы и кольцевую канавку, сообщенную с источником давления защитной жидкости доролнительным гидроприводным насосом в виде ступенчатого подпружиненного 15 поршня, установленного в ступенчатых . расточках цилиндра с образованием приводной и рабочей камер, первая из которых сообщена с полостью рабочего цилиндра, а вторая через обратный 20 ; клапан сообщена с кольцевой канавкой уплотнения плунжера, о т л и ч а ю щ и й с я тем, что, с целью повышения долговечности путем обес" печения подачи защитной жидкости в период выполнения основным насосом такта всасывания; ступенчатый поршень дополнительного насоса выполнен кольцевым, охватывает плунжер и снабжен дополнительной ступенью, диаметр которой больше диаметра ступени, образующей основную рабочую камеру, кольцевая канавка выполнена в теле поршня, а цилиндр снабжен дополнительной расточкой для сопряжения с дополнительной ступенью поршня и об" разования дополнительной рабочей ка меры, расположенной между основной . рабочей камерой и кольцевой канавкой, при этом обратный клапан установлен между основной и дополнитель- ной рабочими камерами с возможностью открытия в сторону последней.
