Узел сальникового уплотнения трубы3 п т бйпд ни;: тто:
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 433310
Авторы: Горина, Дерешкевич, Моисеева, Шлосс
Текст

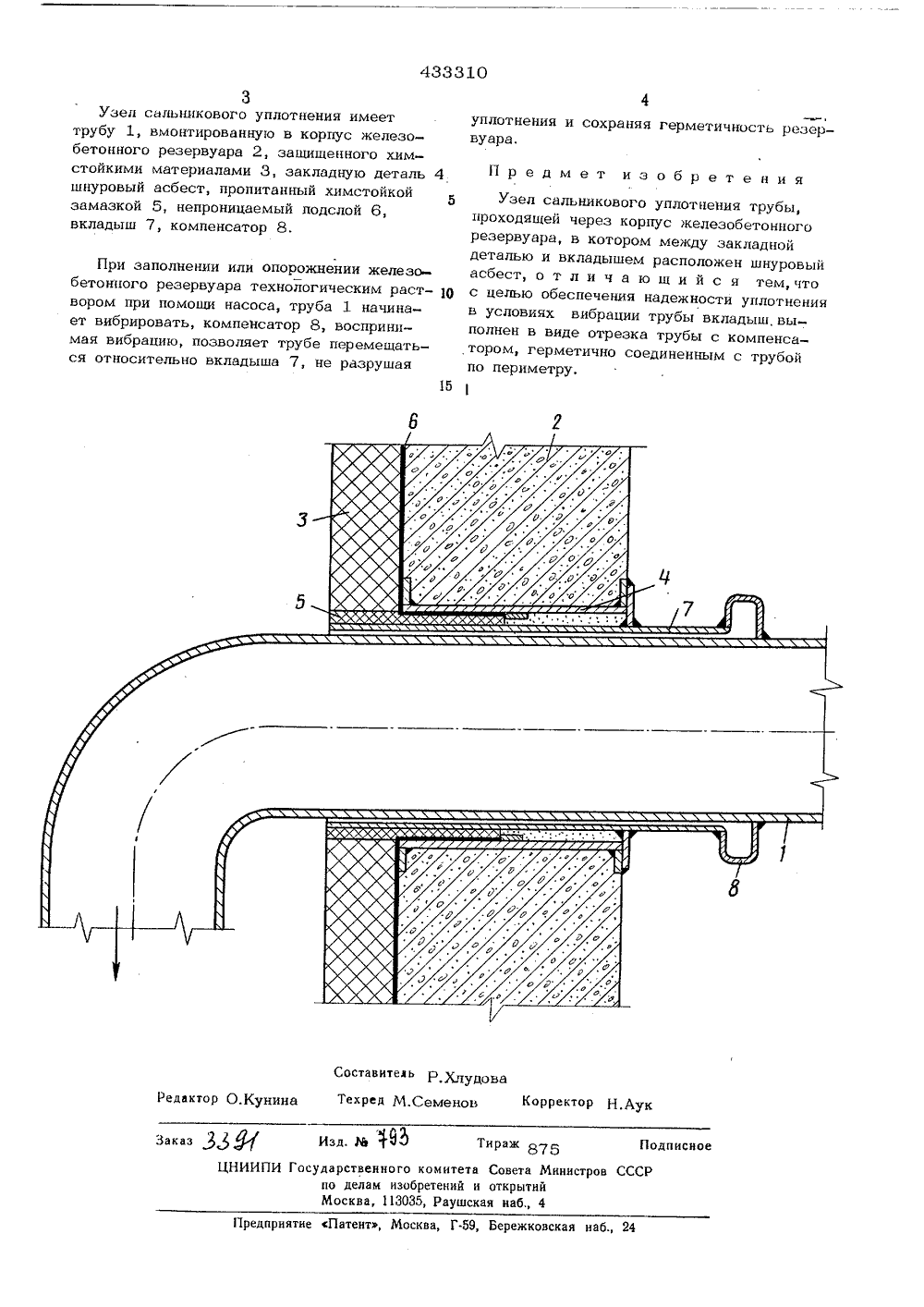

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихС 4 эмипистическихРеспублик(51) М. Кл, Е 1 61 5/ 1 с присоединением заявки Государственный комитеСовета Министров СССРпо делам изобретенийи открытий45) Дата опубликования описания 08,12.7 Ю. В. Дерешкевич, Б. С. Горина, Е. И. Мопсе и Е, Г. Шлосс(72) Авторы изобретени роектный институт "Проектхимзащита 1) Заявител 4) УЗЕЛ САЛЬНИКОВОГО УПЛОТНЕНИЯ ТРУЬЫ 8 ПТБ ретение относится к Предлагаемое и узла сальник ходящей через конст о упл тнени езобе трубы, пр тонного р в железоб например рпус же т приме их аппар езервуара, и можетонных химичесотстойниках, сгу ятьс а ителях ист ых соор же езерву В результизобретения дсальникового рез корпус На чертеж 25 узел саль о уплотнения Известна конструкция узла сальникового уплотнения трубы, проходящей через корпус железобетонного резервуара, защищенного кислотоупорными материалами, состоящая из закладной детали, трубы, жестко закрепленной в корпусе железобетонного резервуара, разделки шнуровым асбестом, пропитанным химстойкой замазкой. Однако в известной конструкции наблюдается нарушение герметичности железобетонного резервуара вслед ствие разрушения сальникового уплотнения от вибрации трубы, проходящей через корпус и жестко закрепленной в нем, Вибра- ция передается трубе от работающего насоса во время заполнения или опорожнения резервуара технологическим раствором. Целью изобретения является созданиеконструкции узла сальникового уплотнешытрубы, проходящей через корпус железобетонного резервуара, обеспечивающей на 5 дежность уплотнения в условиях вибрациитрубы.Для этого вкладыш выполнен в виде отрезка трубы с компенсатором герметичносоединенным по периметру с трубой. Вкла дыш представляет собой отрезок трубы жестко закрепленной разделкой из шнуровогоасбеста в корпусе железобетонного резер- вуара. Компенсатор, герметично соединенный по периметру с трубой и вкладышем, И обеспечивает подвижность трубы относителе -но вкладыша без разрушения уплотнения инарушения герметичности железобетонного ате применения предлагаемогоостигается надежность узлауплотнения трубы, проходящей железобетонного резервуара.е изображен предлагаемый433310 Составитель р лудоваРедактор О.Кунина Техред М.Семенов корректор Н,Аук Изд, М 8 Заказ ЦЯ Подписное Тираж 875 ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 113035, Раушская наб., 4 Предприятие сПатент, Москва, Г.59, Бережковская наб., 24 Узел сальникового уплотнения имеет трубу 1, вмонтированную в корпус железобетонного резервуара 2, защищенного химстойкими материалами 3, закладную деталь 4 шнуровый асбест, пропитанный химстойкой замазкой 5, непроницаемый подслой 6, вкладыш 7, компенсатор 8. При заполнении или опорожнении железобетонного резервуара технологическим раст р вором при помощи насоса, труба 1 начинает вибрировать, компенсатор 8, воспринимая вибрацию, позволяет трубе перемещаться относительно вкладыша 7, не разрушая15 уплотнения и сохраняя герметичность резервуара. Предмет изобретения Узел сальникового уплотнения трубы,проходящей через корпус железобетонногорезервуара, в котором между закладнойдеталью и вкладышем расположен шнуровыйасбест, о т л и ч а ю щ и й с я тем,чтос целью обеспечения надежности уплотненияв условиях вибрации трубы вкладыш. выполнен в виде отрезка трубы с компенсатором, герметично соединенным с трубойпо периметру,1
СмотретьЗаявка
1881849, 13.02.1973
Проектный институт Проектхимзащита
В. Дерешкевич, Б. С. Горина, Е. И. Моисеева, Е. Г. Шлосс
МПК / Метки
МПК: F16J 15/40
Метки: бйпд, н.и, сальникового, трубы3, тто, узел, уплотнения
Опубликовано: 25.06.1974
Код ссылки
<a href="https://patents.su/2-433310-uzel-salnikovogo-uplotneniya-truby3-p-t-bjjpd-ni-tto.html" target="_blank" rel="follow" title="База патентов СССР">Узел сальникового уплотнения трубы3 п т бйпд ни;: тто:</a>
