Генератор импульсов

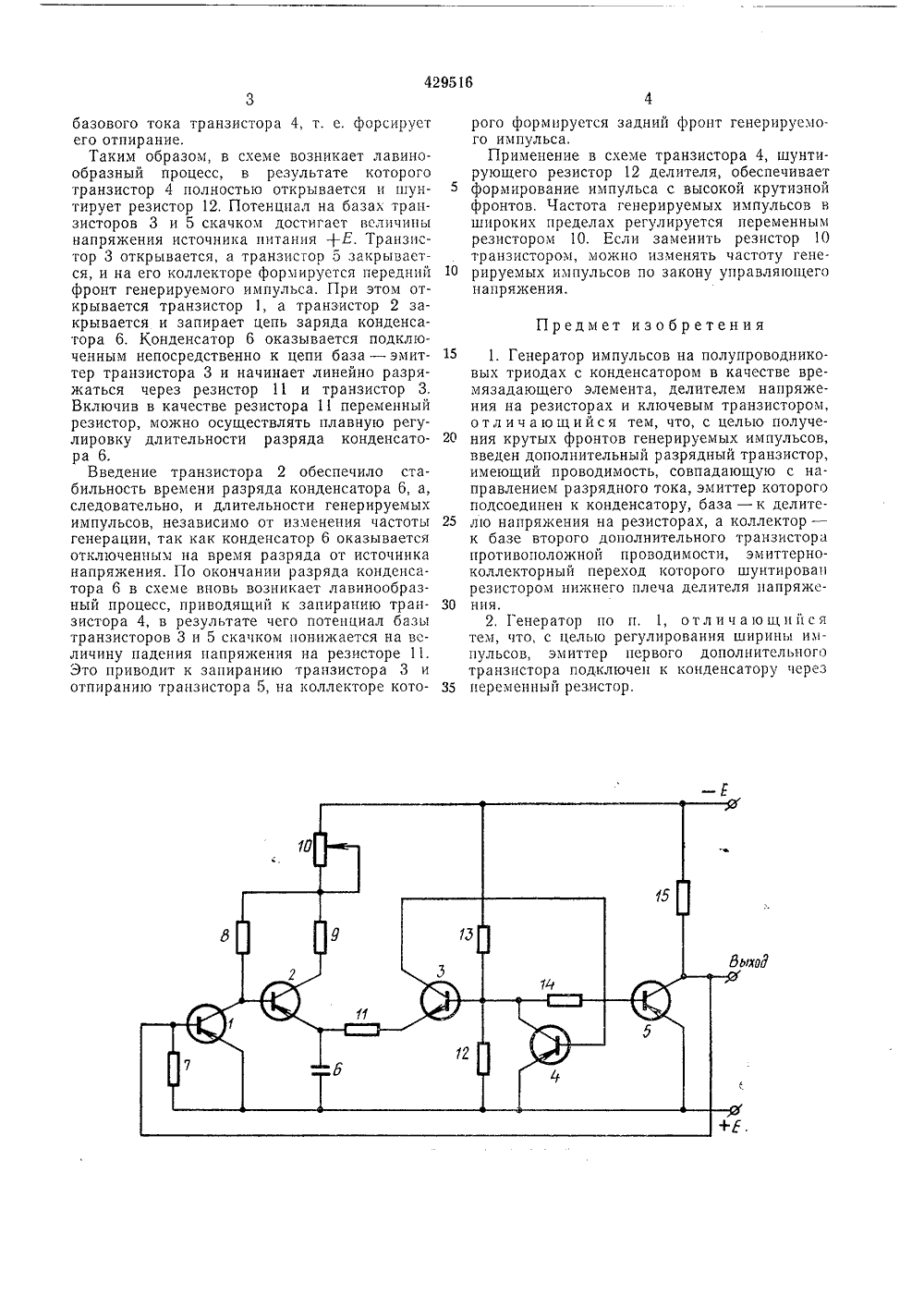

пц 429 И 6 Союз Советских Социалистических Республик(51) М. Кл, Н 031 с 8.72 (21) 1823874/26 присоединением заявкиПриоритет осудврственный комиСовете Министров ССпо делам изобретениии открытий Опубликовано 25.05,74. Бюллетень1 3) УДК 621,373.52. Г. Балашов, В, Д, Музыкантов и И имоненко 71) Заявитель НЕРАТОР ИМПУЛЬС Ген конде генера торы Его э рез р вания 11 вь 10 резиполн лекто зисто 5 Генератор работает следующим образом.В исходном состоянии конденсатор б разряжен. За счет отрицательного смещения, создаваемого на делителе из резисторов 12 и 13, транзистор 3 закрыт. При этом транзисторы 0 1 и 4 также закрыты, а транзисторы 2 и 3 открыты, Конденсатор 6 начинает заряжаться через транзистор 2, По мере заряда конденсатора 6 потенциал эмиттера транзистора 3 понижается. Этот процесс продолжается до тех 5 пор, пока потенциал эмиттера транзистора 3не достигнет потенциала базы. С этого момента начинает открываться транзистор 3, а следовательно, и транзистор 4. Отпираясь, транзистор 4 еще больше отпирает транзистор 3, ЗО что, в свою очередь, приводит к увеличеник нзисто- 15. Изобретение относится к радиотехнике и может быть использовано в технике связи и телеметрии.Известный генератор импульсов на полупроводниковых триодах с конденсатором в качестве времязадающего элемента, делителем напряжения на резисторах и ключевым транзистором не дает возможности получения импульсов с крутыми фронтами и не имеет регулирования ширины импульсов.В предлагаемый генератор, с целью получения крутых фронтов генерируемых импульсов, введен дополнительный разрядный транзистор, имеющий проводимость, совпадающую с направлением разрядного тока, эмиттер которого подсоединен к конденсатору, база - к делителю напряжения на резисторах, а коллектор - к базе второго дополнительного транзистора противоположной проводимости, эмиттерно-коллекторный переход которого шунтирован резистором нижнего плеча делителя напряжения; кроме того, с целью регулирования ширины импульсов, эмиттер первого дополнителнього транзистора подключен к конденсатору через переменный резистор,На чертеже приведена принципиальная электрическая схема предлагаемого генератора импульсов.Генератор импульсов содержит тра ры 1 - 5, кондепсатор 6 и резисторы 7 2ератор собран на транзисторах 1 и 2, нсаторе б и резисторах 7 - 10. В схему тора введены дополнительные транзис и 4. Транзистор 3 является разрядным. иттер подключен к конденсатору 6 чеезистор 11. Для возможности регулироширины выходных импульсов резистор полняется переменным. База транзистоподсоединена к делителю напряжения на торах 12 и 13, а коллектор - к базе дотельного транзистора 4, эмиттерно-колрный переход которого шунтирован рером 12 делителя напряжения,базового тока транзистора 4, т. е, форсирует его отпирание.Таким образом, в схеме возникает лавинообразный процесс, в результате которого транзистор 4 полностью открывается и шунтирует резистор 12. Потенциал на базах транзисторов 3 и 5 скачком достигает величины напряжения источника питания +Е. Транзистор 3 открывается, а транзистор 5 закрывается, и на его коллекторе формируется передний фронт генерируемого импульса. При этом открывается транзистор 1, а транзистор 2 закрывается и запирает цепь заряда конденсатора 6. Конденсатор 6 оказывается подключенным непосредственно к цепи база - эмиттер транзистора 3 и начинает линейно разряжаться через резистор 11 и транзистор 3, Включив в качестве резистора 11 переменный резистор, можно осуществлять плавную регулировку длительности разряда конденсатора 6.Введение транзистора 2 обеспечило стабильность времени разряда конденсатора 6, а, следовательно, и длительности генерируемых импульсов, независимо от изменения частоты генерации, так как конденсатор 6 оказывается отключенным на время разряда от источника напряжения. По окончании разряда конденсатора 6 в схеме вновь возникает лавинообразный процесс, приводящий к запиранию транзистора 4, в результате чего потенциал базы транзисторов 3 и 5 скачком понижается на величину падения напряжения на резисторе 11. Это приводит к запиранию транзистора 3 и отпиранию транзистора 5, на коллекторе которого формируется задний фронт генерируемого импульса,Применение в схеме транзистора 4, шунтирующего резистор 12 делителя, обеспечивает формирование импульса с высокой крутизной фронтов. Частота генерируемых импульсов в широких пределах регулируется переменным резистором 10. Если заменить резистор 10 транзистором, можно изменять частоту гене рируемых импульсов по закону управляющегонапряжения. Предмет изобретения15 1, Генератор импульсов на полупроводнико.вых триодах с конденсатором в качестве времязадающего элемента, делителем напряжения на резисторах и ключевым транзистором,отличающийся тем, что, с целью получе 20 ния крутых фронтов генерируемых импульсов,введен дополнительный разрядный транзистор,имеющий проводимость, совпадающую с направлением разрядного тока, эмиттер которогоподсоединен к конденсатору, база - к делите 25 лю напряжения на резисторах, а коллектор -к базе второго дополнительного транзисторапротивоположной проводимости, эмиттерноколлекторный переход которого шунтировапрезистором нижнего плеча делителя папряже 30 ния.2, Генератор по п. 1, отличающийсятем, что, с целью регулирования ширины импульсов, эмиттер первого дополнительноготранзистора подключен к конденсатору через35 переменньш резистор,
