Трансформатор с различным коэффициентом трансформации но полунериодам переменногонапряжения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

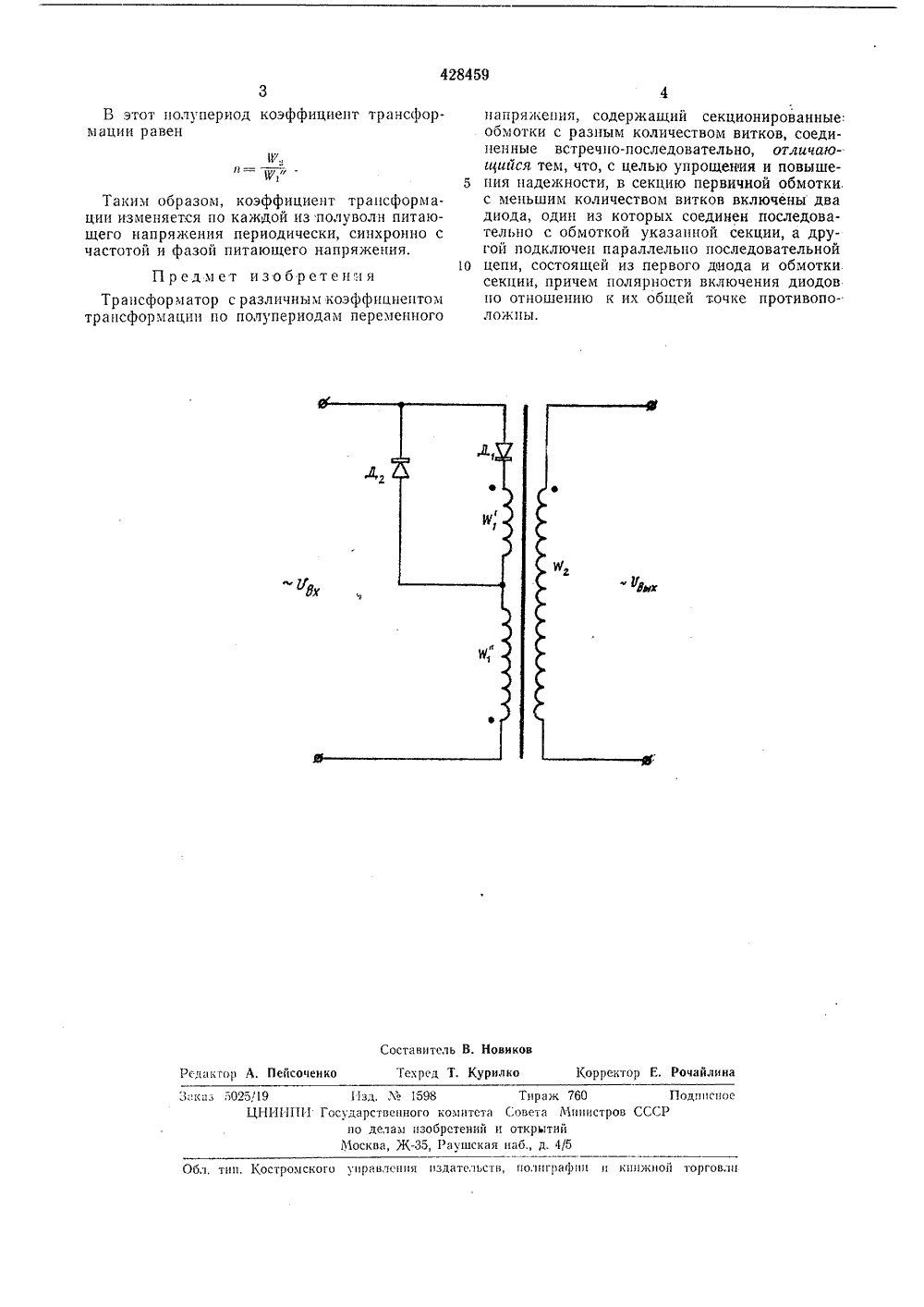

01 т 428459 Союз Советских Социалистических РеспубликОЛ ИСАНИЕИЗОВРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУосударственный комитетСовета Министров СССРао делам изооретенийи открытий(54) ТРАНСФОРМАТОР С РАЗЛИЧНЫМ КОЭФФИЦИЕНТОМТРАНСФОРМАЦИИ ПО ПОЛУПЕРИОДАМ ПЕРЕМЕННОГОНАПРЯЖЕНИЯ ф 2- Вг," - 1 г,Изобретение относится к области электротехники.Известны трансформаторы с различным коэффициентом трансформации по полупериодам переменного напряжения, содержащие на первичной стороне секционированные обмотки с разным количеством витков, соединенные встречно-последовательно. Недостатком таких трансформаторов является то, что полупроводниковые элементы, обеспечсовающие переключение обмоток ло полу- волнам, требуют дополнительных схем для питания цепей управления. кроме того, при применевии транзвсторов величина коммутируемого тока и напряжения ограничивается допустимьеми токами через транзистор и макситяально допустимым напряжением на коллекторе, что ограничивает область применения этих трансформаторов. Для повышения надежности и упрощения схемы в предлагаемом трансформаторе в секцию первичной обмотки с меньшим количеством витков включены два диода, один из которых соединен последовательно с обмоткой 25 указанной секции, а другой подключен параллельно последовательной цепи, состоящей из первого диода и обмотки секции, Полярности включения диодов по отношению к их общей точке противоположны. зО На чертеже дана схема описываемого транс. форматор а.Трансформатор содержит секции Ф, и К," первичной обмотки, вторичную обмотку Кг и коммутационные диоды Д и Дг. Р. - вход. ное напряжение, Умных - выходное напряже. ние. Секциями Ч, и Г," первичной обмотки со. единены встречно-последовательно, причем секция Р, имеет меньшее количество витков. Диод Д, включен последовательно секции %1, а диод Дг - параллельно секции К и диоду Д Полярности включения диодов Д, и Дг противо,положны.Трансформатор работает следующим образом.В первый полупериод диод Д, открыт, а диод Дг закрыт. Ток проходит через секции К и Ю 1", включенные последовательно с питающим напрягкением. Действующее количество витков, через которые протекает ток, ввиду встречного включения секций равно разности %1" - %1,Коэффициент трансформации и определяют по формуле В следующий полупериод диод Д, заперт, а диод Дг открыт. При этом секция Ч выклю. чена и ток проходит только по секции К;".;Р Тираж 760 Совета Ыииистро открытий)аб., д. 4/5 каз 5025,)19 11 зд. М 1598 ЦНИИПИ Государственного комитета по делам изобретений г Лосква, Ж, РаушскапОбл, тип. Костромского управления издательств, полиграфии и книжной торговли Б этот полупериод коэффициент трансформации равен Таким образом, коэффициент трансформации изменяется по каждой из полуволн питающего напряжения периодически, синхронно с частотой и фазой питающего напряжения. Предмет изобретенгня Трансформатор с различным коэффициентомтрансформации по полупериодам переменного напряжения, содержащий секционированные обмотки с разным количеством витков, соединенные встречно-последовательно, отличающийся тем, что, с целью упрощения и повыше ния надежности, в секцию первичной обмотки.с меньшим количеством витков включены два диода, один из которых соединен последовательно с обмоткой указанной секции, а другой подключен параллельно последовательной 10 цепи, состоящей из первого диода и обмотки.секции, причем полярности включения диодов по отношению к их общей точке противоположны.
СмотретьЗаявка
1654839, 07.05.1971
Л. Г. Стариков, Г. А. Филиппов
МПК / Метки
МПК: G05F 1/20, H01F 21/12
Метки: коэффициентом, переменногонапряжения, полунериодам, различным, трансформатор, трансформации
Опубликовано: 15.05.1974
Код ссылки
<a href="https://patents.su/2-428459-transformator-s-razlichnym-koehfficientom-transformacii-no-poluneriodam-peremennogonapryazheniya.html" target="_blank" rel="follow" title="База патентов СССР">Трансформатор с различным коэффициентом трансформации но полунериодам переменногонапряжения</a>
