Генератор импульсов

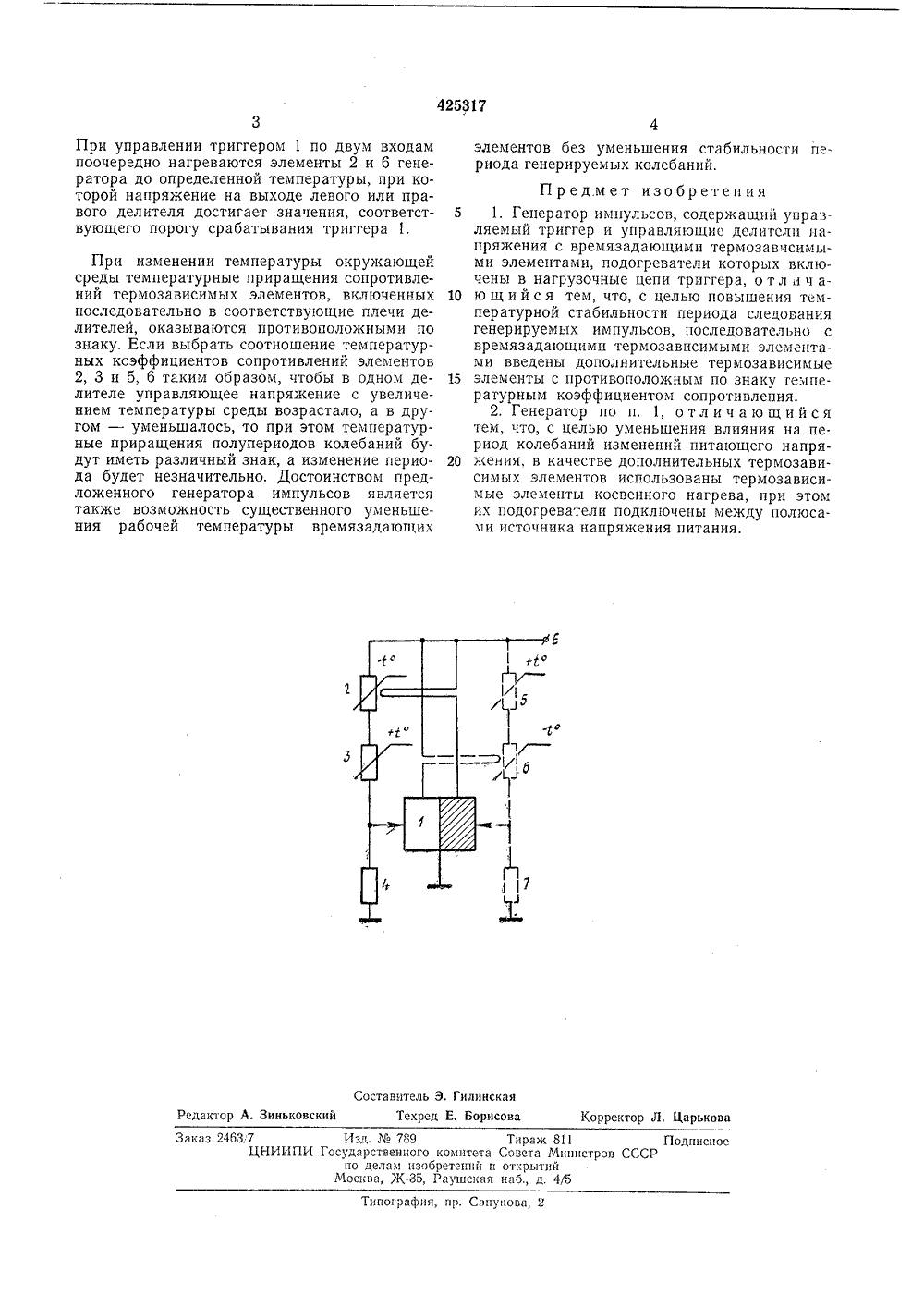

пц 425317 ОП ИСАН ИЕ ИЗОБРЕТЕНИЯ Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУСбюэ Советскил Социалистическии Реслублик(51) М. 22) Заявлено 11,01.71 (21) 1613420/261786024/2 с присоединением заяв осударственный комитеСовета Миестрав СССРпо делам изобретенийи открытий 2) Приоритет 1,373.5288.8)(71) Заявите 4) ГЕНЕРАТОР ИМПУЛЬС ов содержит управляеавляющие делители набретение относится к импульсной технике.Известны генераторы импульсов, содержащие управляемый триггер и управляюцие делители напряжения с времязадающими термозависимыми элементами.Однако известные генераторы характеризуются зависимостью периода следования генерируемых импульсов от температуры и подверженностью периода колебаний влиянию изменений питающего напряжения.Целью изобретения является повышение температурной стабильности периода следования генерируемых импульсов и уменьшение влияния на период колебаний изменений питающего напряжения.Для этого последовательно с времязадающими термозависимыми элементами введены дополнительные термозависимые элементы с противоположным по знаку температурным коэффициентом сопротивления, а в качестве дополнительных термозависимых элементов использованы термозависимые элементы косвенного нагрева, при этом их подогреватели подключены между полюсами источника напряжения питания.На чертеже приведена функциональная схема генератора.Генератор импульсмый триггер 1 и упр пряжения. К левому входу триггера 1 подсое динен делитель, верхнее плечо которого состоит из последовательно включенных время- задающего термозависимого элемента косвен ного нагрева 2 и термозависимого элемента 3, а нижнее плечо - из резистора 4. При этом подогреватель элемента 2 включен в цепь нагрузки правой половины триггера 1. При управлении триггером 1 по двум входам к пра вому входу триггера 1 подсоединен делитель,состоящип из термозависимых элементов 5 и 6 и резистора 7. При этом подогреватель элемента 6 включен в цепь нагрузки левой половины триггера 1.15 Устройство работает следующим образом.В полупериод колебаний, когда открытаправая половина триггера 1, элемент 2, имеющий отрицательный температурный коэффи.циент, нагревается. Напряжение на левом вхо де триггера 1 возрастает по абсолютной величине до значения, соответствующего порогу опрокидывания триггера 1. После опрокидывания триггера 1 подогреватель элемента 2 обесточивается. При управлении триггером 1 25 по одному входу возвращение триггера в исходное состояние происходит в момент, когда напряжение на левом входе, в результате охлаждения элемента 2, уменьшится по абсолютной величине до значения, соответствующего 30 второму порогу опрокидывания триггера 1Изд. Мо 789Государственногопо делам изоМосква, Ж,аказ 2463,7ЦНИИП Тираж 811оиитета Совета Мингетеннй н открытийаушская наб., д. 45 ПодписноеССР Типография, пр иова, 2 При управлении триггером 1 по двум входам поочередно нагреваются элементы 2 и 6 генератора до определенной температуры, при которой напряжение на выходе левого или правого делителя достигает значения, соответствующего порогу срабатывания триггера 1. При изменении температуры окружающей среды температурные приращения сопротивлений термозависимых элементов, включенных последовательно в соответствующие плечи делителей, оказываются противоположными по знаку. Если выбрать соотношение темпер атурных коэффициентов сопротивлений элементов 2, 3 и 5, 6 таким образом, чтобы в одном делителе управляющее напряжение с увеличением температуры среды возрастало, а в другом - уменьшалось, то при этом температурные приращения полупериодов колебаний будут иметь различный знак, а изменение периода будет незначительно. Достоинством предложенного генератора импульсов является также возможность существенного уменьшения рабочей температуры времязадающих элементов без уменьшения стабильности периода генерируемых колебаний. Предмет изобретения5 1. Генератор импульсов, содержащий управляемый триггер и управляющие делители напряжения с времязадающими термозавчсимыми элементами, подогреватели которых включены в нагрузочные цепи триггера, о т л и ч а ю щ и й с я тем, что, с целью повышения температурной стабильности периода следования генерируемых импульсов, последовательно с времязадающими термозависимыми элементами введены дополнительные термозависимые 15 элементы с противоположным по знаку температурным коэффициентом сопротивления.2, Генератор по п. 1, отличающийсятем, что, с целью уменьшения влияния на период колебаний изменений питающего напря жения, в качестве дополнительных термозависимых элементов использованы термозависимые элементы косвенного нагрева, при этом их подогреватели подключены между полюсами источника напряжения питания.
