Устройство для измерения функции распределения плотности вероятностей паразитной амплитудной модуляциифйнд
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 423173
Авторы: Балтрушайтис, Буда, Дзенкаускас, Кайрелис, Каунасский, Рагульскис, Фридл
Текст

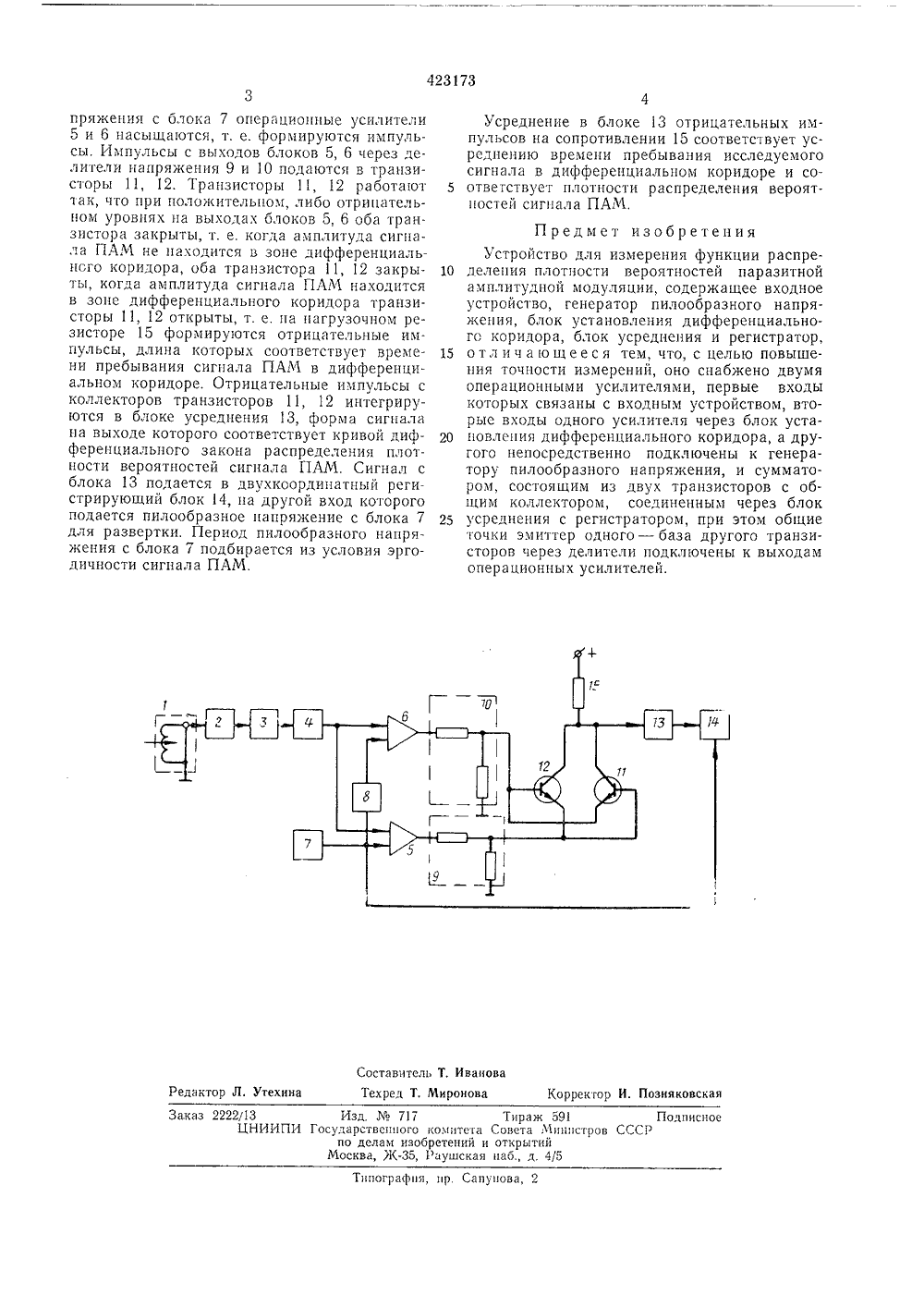

О П И С А Н И Е н 11 423173ИЗОБРЕТЕНИЯ К АВТОРКОМзГ ВИДЕТЕлсЬСТУ Союз СоветскихСоциалистицескихРестнтблин(32) Приоритет 51) О 11 Ь 27/36 Гасударственные комитет Совета Министров СССР вв делам изобретений и открытий(088,8) та опубликования описания 04.09.7-В, А. Буда, 1 О. Д, Балтрушайтис, В.-А. В, Дзенкауска А. П. Кайрелис, К, М. Рагульскис и А. Б, фридлянд Каунасский политехнический институт(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ФУНКЦИИРАСПРЕДЕЛЕНИЯ ПЛОТНОСТИ ВЕРОЯТНОСТЕЙ ПАРАЗИТНОЙ АМПЛИТУДНОЙ МОДУЛЯЦИИ которое может соснитной головки вос Изобретение относится к области приборостроения и может быть использовано для определения характеристик случайных процессов, в частности при исследовании аппаратовмагнитной записи. 5Известные анализаторы распределения вероятностей, содержащие входное устройство,генератор пилообразного напряжения, блокустановления дифференциального коридора,блок усреднения, специальную электроннолу очевую трубку с мишенью и регистратор, непозволяют определить малые вероятности.Цель изобретения состоит в повышении точности измерения.Эта цель достигается за счет того, что в 15предложенное устройство введены два операционных усилителя, к первым входам которыхподключено входное устройство, а ко вторымвходам - генератор пилообразного напряжения и блок установления дифференциального 20коридора, и сумматор на двух транзисторах собщим коллектором, связанным через блокусреднения с регистратором, При этом об,циеточки )эмиттер одного - база другого) транзисторов через делители подключены к выходам операционных усилителей.На чертеже представлена блок-схема описываемого устройства,Входное устройство,тоять, например, из маг 0 произведения 1, предварительного усилителя 2, амплитудного детектора 3 и фильтря 4 низких частот, подкл 1 очгно ко входам операционных усилигелей 5 и 6. Ко второму входу операционного усилпгелл 5 подключен генератор пилообразного напряжения 7 и блок установления дифференциального коридора 8, которьй связан со вторым входом усилителя 6. Выходы силизелей 5 и 6 через делители 9 и 10 подключены к общим точкам эмиттер одного - база другого транзис;оров 11 и 12.Транзпсто 1 ы 1 и 12 имеют общий коллек 1 ор, который через блок усреднения 13 подключен к регистратору 14.Сигнал, например, воспроизведенный с магнитной ленты с магнитной головки воспроизведения 1 усилпваетсл в предварительном усилителе 2 и детектируе 1 сл в амплитудном детекторе 3. Сигнал с выхода детектора, соответствующий сигналу паразитной амплитудной модуляции (ПАМ), подастся в фильтр низких частот 4. С выходя фильтра 4 сигнал ПАМ, подаетсл в операционные усилители 5, 6 к другим входам которых подключается генератор пилообразного напряжения 7. При этом к усилителю 6 генератор 7 подключаетсл через блок установлепи: - . дифференциального коридора 8. Таким образом при превышении сигналом Г 1 АМ с выхода фильтра 4 определенного мгновенного уровня пилообразного на423173 Составитель Т, ИвановаТехред Т. Миронова Редактор Л. Утехина Корректор И. Позняковская Заказ 2222/13 Изд, л 1 з 717 Тираж 591 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, А(-35, 1 аушская иаб., д. 4/5Типография, ир. Сапунова, 2 пряжения с блока 7 операционные усилители 5 и 6 насыщаются, т. е. формируются импульсы. Импульсы с выходов блоков 5, 6 через делители напряжения 9 и 10 подаются в транзисторы 11, 12. Транзисторы 11, 12 работают так, что при положительном, либо отрицательном уровнях на выходах блоков 5, 6 оба транзистора закрыты, т. е. когда амплитуда сигнала ПЛМ не находится в зоне дифференциальнсго коридора, оба транзистора 11, 12 закрыты, когда амплитуда сигнала ПАМ находится в зоне дифференциального коридора транзисторы 11, 12 открыты, т. е. на нагрузочном резисторе 15 формируются отрицательные импульсы, длина которых соответствует времени пребывания сигнала ПАМ в дифференциальном коридоре. Отрицательные импульсы с коллекторов транзисторов 11, 12 интегрируются в блоке усреднения 13, форма сигнала на выходе которого соответствует кривой дифференциального закона распределения плотности вероятностей сигнала ПЛМ. Сигнал с блока 13 подается в двухкоординатный регистрирующий блок 14, на другой вход которого подается пилообразное напряжение с блока 7 для развертки, Период пилообразного напряжения с блока 7 подбирается из условия эргодичности сигнала ПАМ,Усреднение в блоке 13 отрицательных импульсов на сопротивлении 15 соответствует усреднению времени пребывания исследуемого сигнала в дифференциальном коридоре и со ответствует плотности распределения вероятностей сигнала ПАМ,Предмет изобретенияУстройство для измерения функции распре деления плотности вероятностей паразитнойамплитудной модуляции, содержащее входное устройство, генератор пилообразного напряжения, блок установления дифференциального коридора, блок усреднения и регистратор, 15 о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерений, оно снабжено двумя операционными усилителями, первые входы которых связаны с входным устройством, вторые входы одного усилителя через блок уста новления дифференциального коридора, а другого непосредственно подключены к генератору пилообразного напряжения, и сумматором, состоящим из двух транзисторов с общим коллектором, соединенным через блок 25 усреднения с регистратором, при этом общиеточки эмиттер одного - база другого транзисторов через делители подключены к выходам операционных усилителей.
СмотретьЗаявка
1700292, 27.09.1971
А. В. А. Буда, Ю. Д. Балтрушайтис, В. Л. В. Дзенкаускас, А. П. Кайрелис, К. М. Рагульскис, А. Б. Фридл, Каунасский политехнический институт
МПК / Метки
МПК: G11B 27/36
Метки: амплитудной, вероятностей, модуляциифйнд, паразитной, плотности, распределения, функции
Опубликовано: 05.04.1974
