Номер патента: 423124
Автор: Метрологии
Текст

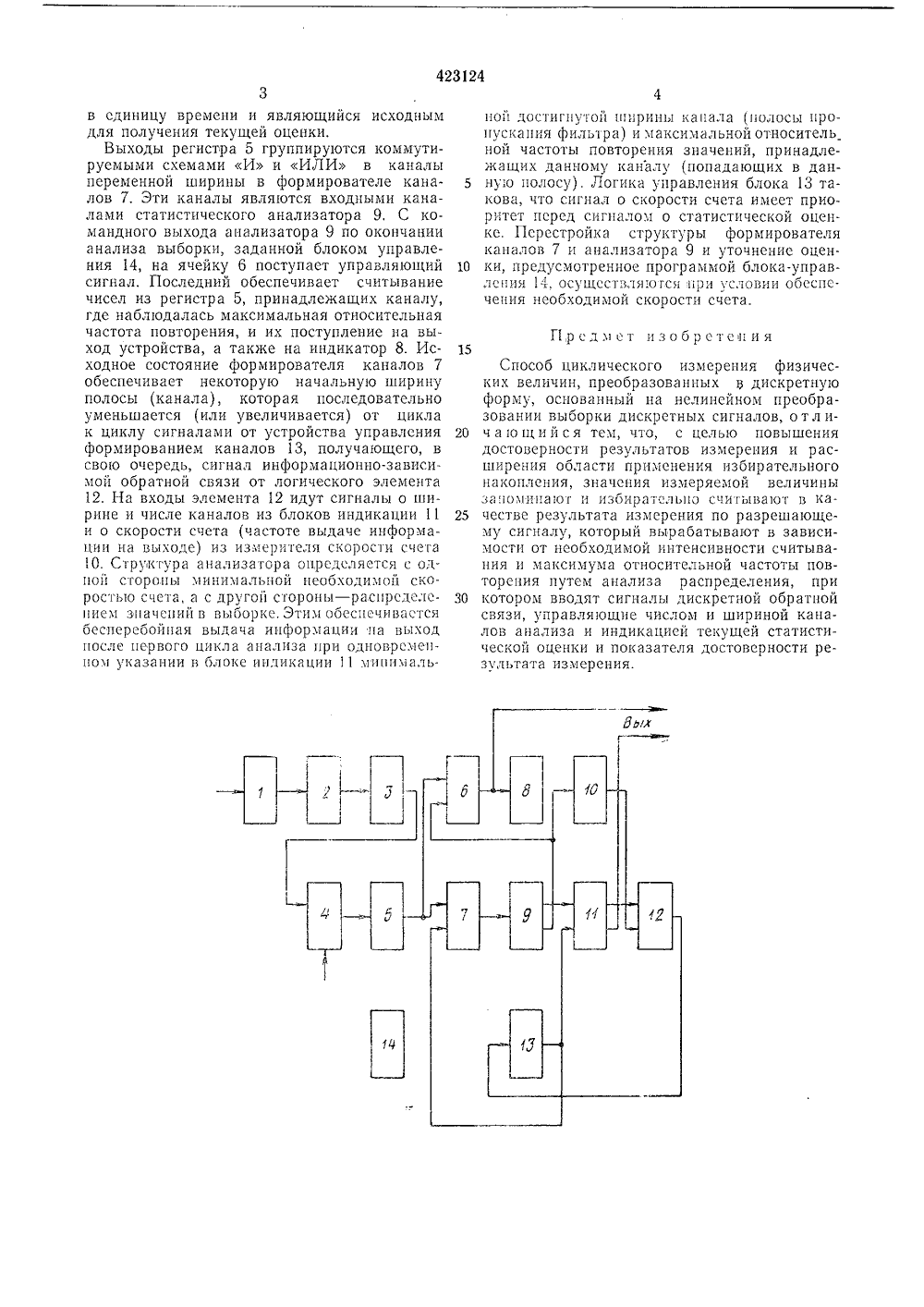

)М.К 3 с присоединением заявки Приоритет сударствекньк комитет оввта Мкккстров СССР то делов иоооРетокийи открытии 53) УДК 681.14(088.8) публиковацо 05,04.74. Бюллетень ЛЪ 13 Дата о бликования описания 04.09.74. Б. Коренецкий билисский филиа Всесоюзного трологии им но-исследовател(54) СПОСОБ ЦИКЛИЧЕСКОГО ИЗМЕРЕНИЯ ФИЗИЧЕСК ВЕЛИЧИН, ПРЕОБРАЗОВАННЫХ В ДИСКРЕТНУЮ ФОРМ 2 Изобретение относится к области электроизмерительной техники и может быть использовано для повышения достоверности результатов измерения и расширения области применения избирательного накопления при циклическом измерении физических величин, преобразованных в дискретную форму.Известный способ циклического измерения физических величин, преобразованных в дискретную форму, основанный на нелинейном преобразовании выборки дискретных сигналов, характеризуется пониженной достоверностью результатов измерения и суженной областью применения избирательного накопления,По предлагаемому способу значения измеряемой величины запоминают и избирательно считывают в качестве результата измерения по разрешающему сигналу, который вырабатывают в зависимости от необходимой интенсивности считывания и максимума относительной частоты повторения путем анализа распределения, при котором вводят сигналы дискретной обратной связи, управляющие числом и шириной каналов анализа и индикацией текущей статистической оценки и показателя достоверности результата измерения.Способ повышает достоверность результатов измерения и расширяет область применения избирательного накопления. При реализации способа устраняется избыточность и обеспечивается выдача измерительной информации с одновременной статистической оценкой,достоверность которой определяется допустимыы промежутком врекгени, а также законом5 распределения измеряемой величины, и возрастает при снижении скорости выдачи информации,На чертеже приведена блок-схема устройства, реализующего сггособ.О Устройство состоит из первичного преобразователя 1, цифрового преобразователя 2,счетчика импульсов 3, первой ячейки разрешения 4, запоминающего регистра 5, второйячейки разрешения 6, формирователя кана 5 лов 7, цифрового индикатора 8, статистического анализатора 9, измерителя скорости счета 10, блока индикации 11, логического элемента 12, блока управления формирователемканалов 13 ц блока управления 14.О Устройство работает следующим образом.Циклескц цзеряемая Величина поступает на вход псрвцчного преобразователя 1,выходной сигнал которого преобразуется вдискретную форму в цифровом преобразова 5 теле 2 и идет на счетчик 3. Через ячейку разрешения 4 по сигналу блока 14 на ее управляющем входе число со счетчика 3 переносится в запоминающий регистр 5. Частотой тактовых импульсов ц программой работы блокаО 14 определяется объем выбооки, получаемыйв единицу времени и являющийся исходным для получения текущей оценки.Выходы регистра 5 группируются коммутируемыми схемами И и ИЛИ в каналы переменной ширины в формирователе каналов . Эти каналы являются входными каналами статистического анализатора 9, С командного выхода анализатора 9 по окончании анализа выборки, заданной блоком управления 14, на ячейку 6 поступает управляющий сигнал. Последний обеспечивает считывание чисел из регистра 5, принадлежащих каналу, где наблюдалась максимальная относительная частота повторения, и их поступление на выход устройства, а также на индикатор 8. Исходное состояние формирователя каналов 7 обеспечивает некоторую начальную ширину полосы (канала), которая последовательно уменьшается (или увеличивается) от цикла к циклу сигналами от устройства управления формированием каналов 13, получающего, в свою очередь, сигнал информационно-зависимой обратной связи от логического элемента 12. На входы элемента 12 идут сигналы о ширине и числе каналов из блоков индикации 11 и о скорости счета (частоте выдаче информации на выходе) из измерителя скорости счета О. Структура анализатора определяется с одной стороны минимальной необходимой скоростью счета, а с другой стороны - распределением значений в выборке, Этим обеспечивается бесперебойная выдача информации на выход после первого цикла анализа при одновременном указании в блоке индикации 11 мипимальпой достигнутой п,ирины канала (полосы пропускания фильтра) и максимальной относитель ной частоты повторения значений, принадлежащих данному каналу (попадающих в дан ну:о нолосу). Логика управления блока 13 такова, что сигнал о скорости счета имеет приоритет перед сигналом о статистической оценке. Перестройка структуры формирователя каналов 7 и анализатора 9 и уточнение оцен ки, предусмотренное программой блока-управления 14, осуществля;огся при условии обеспечения необходимой скорости счета. Предмет изобретения15Способ циклического измерения физических величин, преобразованных в дискретную форму, основанный на нелинейном преобразовании выборки дискретных сигналов, о т л и ч а ю щ и й с я тем, что, с целью повышениядостоверности результатов измерения и расширения области прих;енения избирательного накопления, значения измеряемой величины запоминают и избирательно считывают в ка честве результата измерения по разрешающему сигналу, который вырабатывают в зависимости от необходимой интенсивности считывания и максимума относительной частоты повторения путем анализа распределения, при 30 котором вводят сигналы дискретной обратнойсвязи, управляющие числом и шириной каналов анализа и индикацией текущей статистической оценки и показателя достоверности результата измерения.
СмотретьЗаявка
1774062, 18.04.1972
метрологии Д. И. Менделеева
МПК / Метки
МПК: G01D 5/12
Метки: величин, дискретную, преобразованных, физических, форму, циклического
Опубликовано: 05.04.1974
