Датчик для измерения однородного магнитного поля методом нутации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 420970
Авторы: Жерновой, Ленинградский
Текст

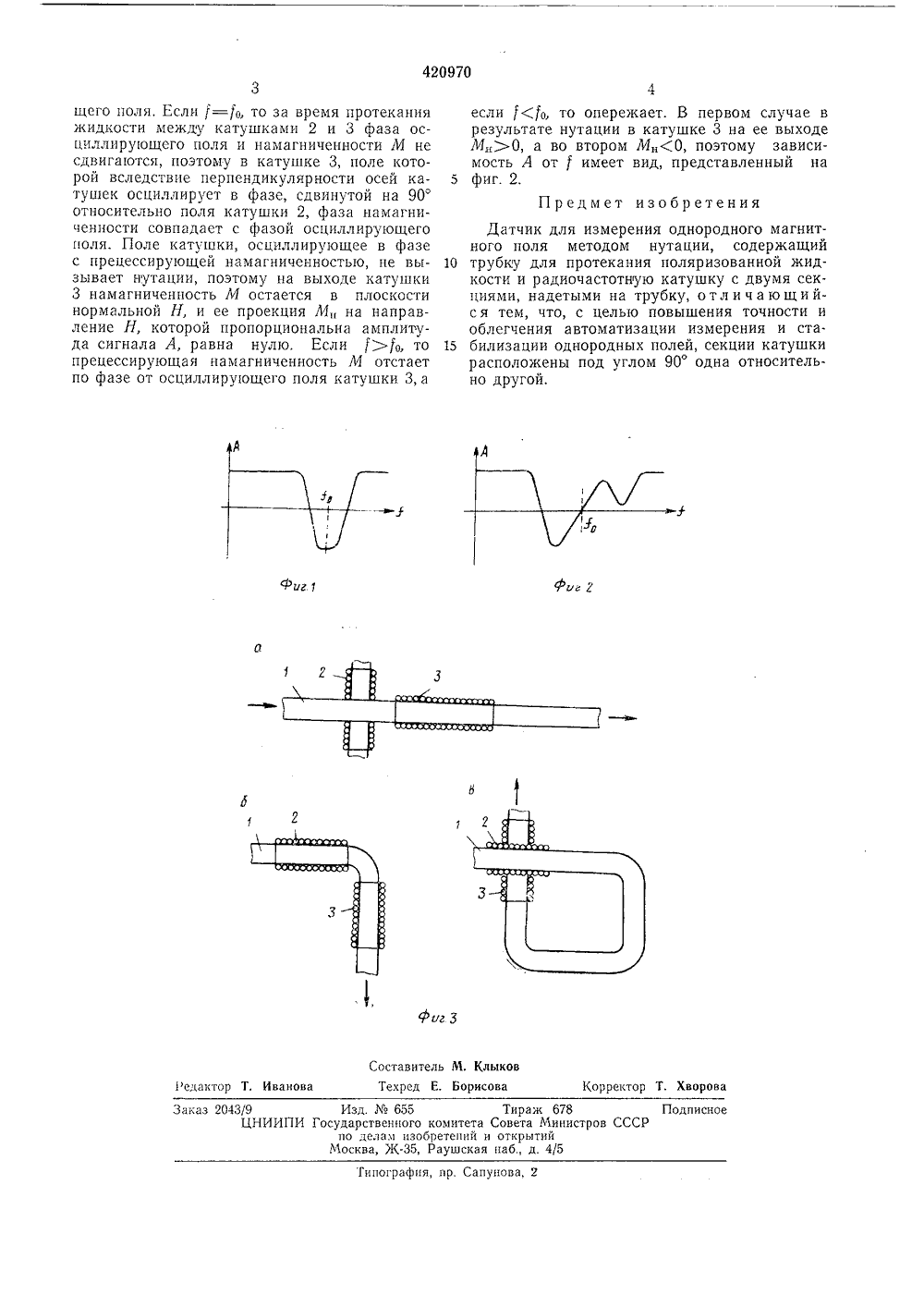

1 п 420970 А,.НИЗОБРЕТЕНИЯ Союз Советских Социалистицеских Республик,11 М, Кл. 6 01 г 3 с присоединением з 32) ПриоритетОпубликовано 25.03.74. осударствеииыи комите Совета Министров ССС яо делам изооретенийи открытий(088.8) юллетепь Дата опубликования описания 04) Автор нзобрстегп И. Жерновой Ленинградский ордена Трудового Красного Знамени технологический институт имени Ленсовета(71) Заявитель 4) ДАТЧИК Д МЕРЕНИЯ ОДНОРОДНОГО МАГНИТНОГОЯ МЕТОДОМ НУТАЦИИ с о е под адеты Цель изсти ампли етения ы сигн- получение завис а А датчика от ча мо стостоте =амплитуд позволяеь автомат ты ). При ча симальна, а зависимость осуществлят частоту = производная А меняет знак. Т с высокой точно ческую настройку акая тью Изобретение касается измерения магнитных полей и может быть использовано в спектрометрах ядерных излучений, ускорителях заряженных частиц, магнитных электронных линзах.Известен датчик для измерения однородного магнитного поля методом нутации, содержащий трубку для протекания поляризованной жидкости и надетую на трубку радиочастотную катушку, состоящую из двух секций, расположенных симметрично относительно центра датчика, В однородном магнитном ноле Н такой датчик дает зависимость амплитуды сигнала А от частоты в катушке .При частоте , равной резонансной частоте ядер с, сигнал имеет минимум, а производная ИА=О, что затрудняет точную настройку на частоту =с, необходимую для измерения и стабилизации поля Н. Поставленная цель достигается теекции катушки расположены под уг,дна относительно другой.На фиг. 1 изображен график зависимости ам 5 плитуды сигнала А датчика от частоты , прииспользовании известного датчика; на фиг.2 - то же, при использовании предлагаемогодатчика; на фиг. 3 а, б, в - варианты исполнения предлагаемого датчика.10 Датчик содержит прямолинейную трубку 1для протекания поляризованной жидкости идве радиочастотные катушки 2 и 3, расположенные так, что нх оси составляют угол 90.В качестве вариантов предлагаются датчи 15 ки, изображенные на фиг. 3 б и в.Датчики содержат трубки 1, изогнутьуглом 90 и 270, на концах которых нрадиочастотные катушки 2 и 3.При работе датчика катушки подключаются20 к одному генератору радиочастоты и в каждой из них устанавливается амплитуда осциллнрующего поля, обеспечивающая при частотеблизкой к о, нута цню намагниченностиядер на угол 90,25 В результате нутации в катушке 2 из неевытекает жидкость с намагниченностью М,расположенной в плоскости, нормальной Ни прецсссирующей с частотой о, сдвинутой пофазе на 90 относительно фазы осциллирую420970 Предмет изобретения ог 5 Составитель М. Клыков Редактор Т. Иванова Техред Е. Борисова Корректор Т. ХворовТираж 678Совета Министоткрытийаб., д. 4/5 Изд.655осударственного комитета по делам изобретений и Москва, Ж, Раушская Заказ 2043/9ЦНИИПИ Подписноев СССР Гппографня, пр. Сапунов щего поля, Если )=/о, то за время протекания жидкости между катушками 2 и 3 фаза осциллирующего поля и намагниченности М не сдвигаются, поэтому в катушке 3, поле которой вследствие перпендикулярности осей катушек осциллирует в фазе, сдвинутой на 90 относительно поля катушки 2, фаза намагниченности совпадает с фазой осциллирующего ноля, Поле катушки, осциллирующее в фазе с прецессирующей намагниченностью, не вызывает нутации, поэтому на выходе катушки 3 намагниченность М остается в плоскости нормальной К и ее проекция Мп на направление Н, которой пропорциональна амплитуда сигнала А, равна нулю. Если )о, то прецессирующая намагниченность М отстает по фазе от осциллирующего поля катушки 3, а если (о, то опережает, В первом случае в результате нутации в катушке 3 на ее выходе Мн)0, а во втором Мн(0, поэтому зависимость А от /с имеет вид, представ. пенный на 5 фиг. 2. Датчик для измерения однородного магнитного поля методом нутации, содержащий 10 трубку для протекания поляризованной жидкости и радиочастотную катушку с двумя секциями, надетыми на трубку, о т л и ч а ю щ и йся тем, что, с целью повышения точности и облегчения автоматизации измерения и ста билизации однородных полей, секции катушкирасположены под углом 90 одна относительно другой.
СмотретьЗаявка
1847598, 20.11.1972
А. И. Жерновой, Ленинградский ордена Трудового Красного Знаменн технологический институт имени Ленсовета
МПК / Метки
МПК: G01R 33/24
Метки: датчик, магнитного, методом, нутации, однородного, поля
Опубликовано: 25.03.1974
Код ссылки
<a href="https://patents.su/2-420970-datchik-dlya-izmereniya-odnorodnogo-magnitnogo-polya-metodom-nutacii.html" target="_blank" rel="follow" title="База патентов СССР">Датчик для измерения однородного магнитного поля методом нутации</a>
