Формирователь стробимпульсов

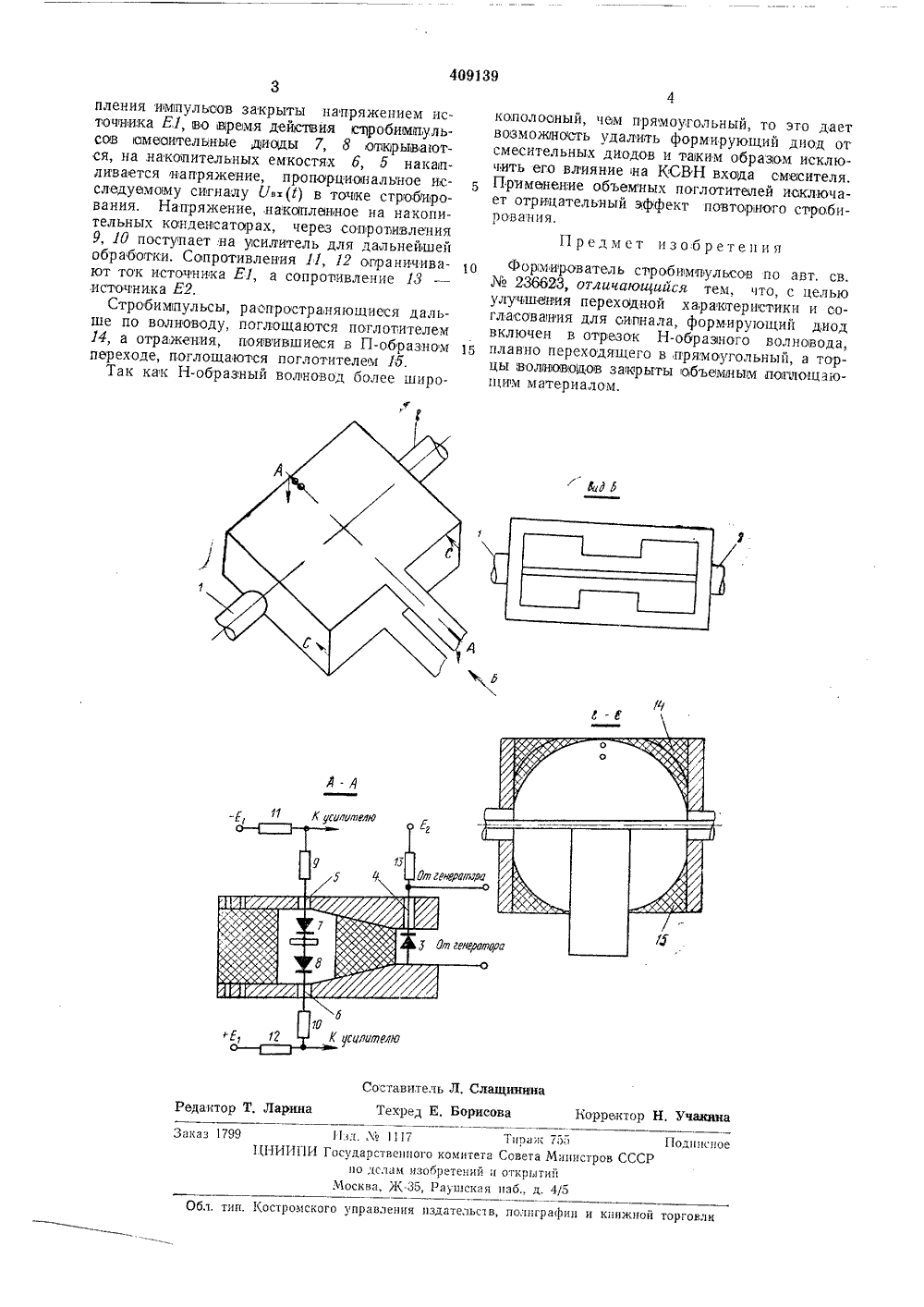

409139 Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Завиавмое от авт. ювБдетелыства236623Заявлено 061972 ( 1757144/26-9) М. Кл. б 01 г 13/34 Н 031 с 17/74рисоединением заявкиГасударственный камите Совета Министров ССС ва делам изобретений и аткрытийПри УДК 621.317.755 (088,8 Опубли 1 коваио 30.11.7 Дата опубликонапня юллетень4 ания 05.11.7 Авторизобретения Заявит;ль ЛЬ СТРОБИМПУЛЬ ФОРМ ИР 2 геы объемны Изобретезгие относится к области радиотехники и может быть использовано при построении уст 1 ройств, требующих квантовавия исследуемого сигнала короткими овробимпульсами.Известен формирователь стробимпулвсов по авт. св.236623. Он и 1 меет недостаточно хорошую переходную характеристику и сраэнительно высокий КСВН входа. Это объясняется тем, что в известном устройстве формирующий диод установлен между широкими стенками прямоугольного волновода. Из-за больших потерь в прямоугольном волноводе на частотах иноке пределвнюй необходимо формирующий диод как мОино ближе помещать к смесительньем диодам, что ведет к росту КСАН входа.Отаорытый конец волновода со стороны формирующего диода дает сильное очтражение, что ведет к появлению мощного импулвса, следующего с незначителвным опозданием за основньвм. Подключенное между серединами ширюкнх стенок волновэда сосредоточенное сопротивление для уменьшения этого отражения поглотить энергию, распространяющуюся по всему сечению волновода, не может,Целью изобретения является улучшение переходной характеристики и согласования для сипнала,Для достижения посгавленной цели фюрмирующий диод включен в отрезок Н-образного волцовода, плавно переходящего в прямоугольньш, а торцы волноводов закрь м поглощающим мап ериадом.На чертеже показаи формирователь стробимпульсов.Формирователь стробимпульсов сконструирован в коротком отрезке волновода. В узких стенках волновода встроены коаксиальные вход 1 и выход 2 исследуемого сигнала, внутренний проводник которых вместе с широкими т о стенкавти волновода образует коаксиальцо.геолоеюво-:коаиеиалыный перехюд.Формирующий диод 3 установлен через равделительцый конденсатор 4 между широкими стенкатмп в наиболее узкой части поперечного 15 сечения Н-образного волновода. Через накопителыные конденсаторы 5, б смесительные диоды 7, 8 соединяют между собой внупренний и внешний ввроводники,коайсиалыно-полосковокоаысиачвного перехода, Н-образный волцовод 20 у емесительных диодов переходит в прямоугольный.Импульсы от генератора поступают на формирующий диод 8, который формирует крутой перепад напряжения. Этот перепад цапряже ция через разделительнуо емкость 4 возбуждает Н-образный волновод. Стробимпульсы противоположной полярности, длительность которых определяется габаритами волноводов, поступают через накопнтельные емкюсти 5, б зо ца смесцтсльцые диоды 7, 8, которые до посту409139 Составитель Л. Слащинина Редактор Т, Ларина Техред Е, Борисова Корректор Н, Учакина Поднекое Заказ 1799 11 зд, Ле 1117 Тирак 755 ЦНИИПИ Государственного комитета Совета Министров СССР ио делам изобретений и открытий Москва, Ж, Раушская иаб., д. 4/5Обл, тип. Костромского управления издательств, полиграфии и книжной торговли пления импульсов закрыты напряжением источника Е 1, 1 во время действия 1 сч)роби 1 мйульссв амес 1 ительные диоды 7, 8 опк 1 рынаются, на,накопительных емкостях б, б накапливается напряжение, пропорциональное исследуемому сигналу с 1.(г) в точечке стробирования. Напряжение, нако 1 планное на накопительных конденсаторах, через сопротилления 9, 10 поступает на у 1 силитель для дальнейшей обработки. Сопротивления 11, 12 ограничивают ток источника Е 1, а сопротивление 13 источника Е 2.Стробимпульсы, распространяющиеся дальше по волноводу, поглощаются потлотителем 14, а отражения, появившиеся в П-образном переходе, поглощаются поглотителегм 1 б.Так как Н-образный волновод более широкополооный, чем прямоугольный, то это дает возмож 1 носгь удалить формирующий диод от смесительных диодов и та 1 ким образом исключить его влияние на КСВН вхо)да смесителя.Применение объемных поглотителей исключает отрицательный эффект повторного стробирования.Предмет изобретенияФор 1 мирователь стробимпульсов по авт, св,236623, отличающийся тем, что, с целью улучшения переходной характеристики и согласовацтия для оипнала, формирующий диод включен в отрезок Н-образного волновода, 15 плавно переходящего в прямоугольный, а торцы яол 1 ново 1 дов закрыты объемным поглощзющим материалом.
