Термометр сопротивления

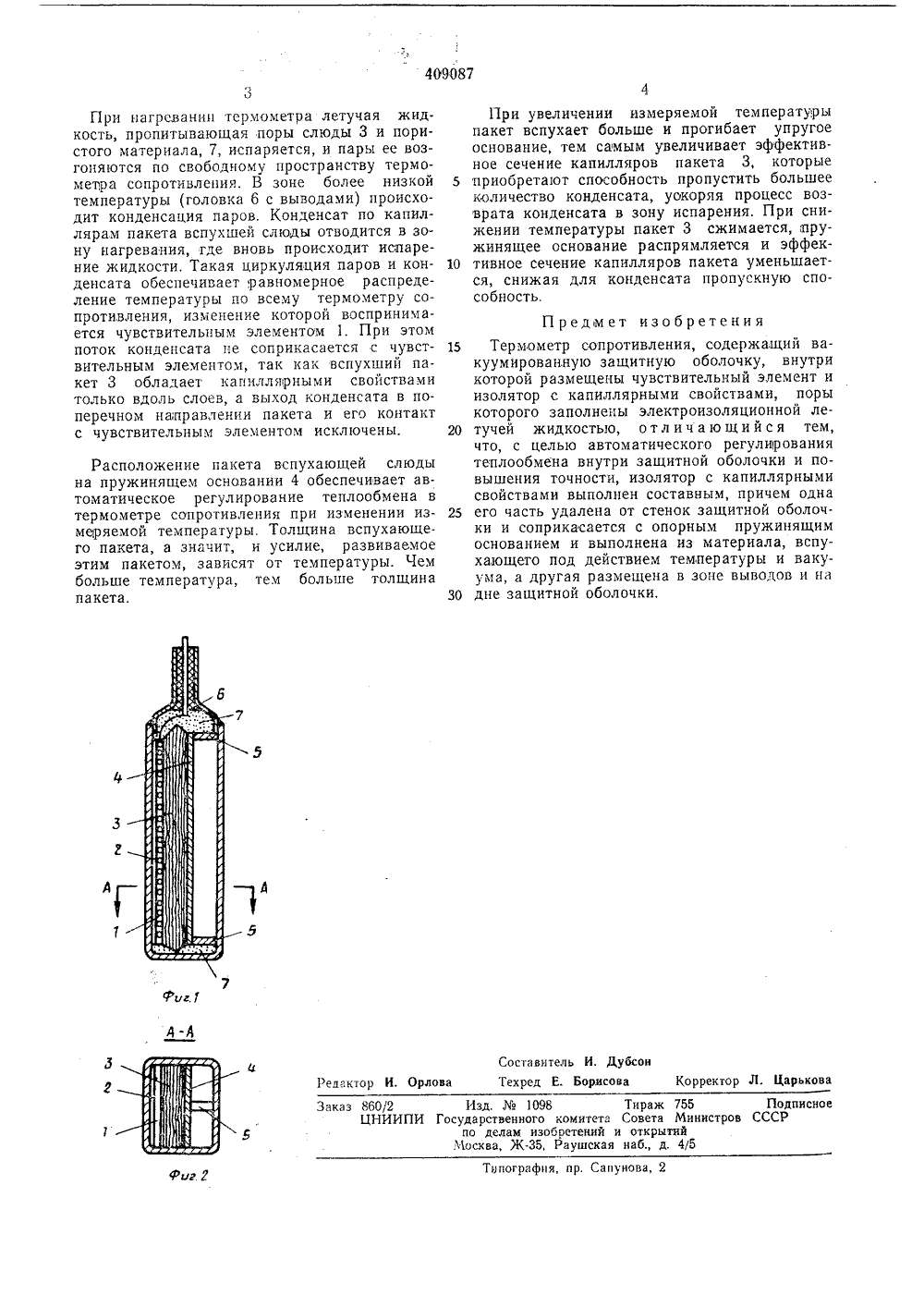

Все".,с:оз и патенто-т: библио. е. -; О П И С А Н И Е 409087ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт, свидетельства-1692873/18-10 Заявлено ЗО.Ч 111,1971 ( с присоединением заяв М, Кл. 6 011 7/1 и-Гасударственный камит Совета Министров ССС по делам изооретений и открытийПриорит бликовано ЗО,Х 1.1973. Бюллетень К536.531(088,8 Дата опубликовани исания 23,1 Ч.1974 Авторыизобретения, Петров и А. С, Утенок аявител ТЕРМОМЕТР СОПРОТИ ВЛ ЕНИЯ На фиг. 1 изображ метр сопротивления в О фиг. 2 - сечение по А Чувствительный эл лирован пластиной 2 касается с пакетом ратуры и вакуума сл 5 на пружинящее основ стойках 5, В головке лочки размещен пори мер кварцевая вата. Работает термомет О щим образом, ен предлагаемыпродольном раз- А на фиг. 1,емент 1 термомефторфолгопита3 вспухающей оюды, который оание 4, установл6 и на дне защистый материал 7 термоезе; на тра изои сопритемпе.ирается енное на ной обо, наприр сопротивления следую Изобретение относится к области приборостроения и может быть применено для измерения температуры тел, жидких и газообразных скаред,Известны термометры сопротивления, содержащие защитную вакуумированную оболочку, внутренняя поверхность которой покрыта электроизоляционным пористым материалом с капиллярными свойствами, внутри которого расположен чувствительный элемент и поры которого заполнены электроизоляционной летучей жидкостью.В известных термометрах при нагревании летучей жидкости и ее испарении происходит равномерный нагрев внутренней полости термометра сопротивления и чувствительного элемента. В более холодных зонах термометра пары отдают все тепло и образуют конденсат, который по пористому материалу возвращается в зону более высоких температур.Однако в известных термометрах сопротивления чувствительный элемент расположен в пористом материале и находится в потоке конденсата, имеющего обычно меньшую температуру, чем пар. Это создает неоднородное температурное поле по длине чувствительного элемента. Кроме того, между чувствительным элементом и защитной оболочкой термометра находится пористый материал, и чувствительный элемент не имеет плотного и постоянного теплового контакта с защитной оболочкой термометра, из-за чего тепловой поток к чувствительному элементу со стороны защитной оболочки термометра сопротивления ограничен. Это снижает точность измерения.Цель изобретения - повышение точности измерений.Цель достигается тем, что в предлагаемомтермометре изолятор с капиллярными свой ствами выполнен составным, причем одна егочасть удалена от стенок защитной оболочки, соприкасается с опорным пружинящим основанием и выполнена из материала, вспухающего под действием температуры и вакуума, а 15 другая размещена в зоне выводов и на днезащитной оболочки.409087 фиг. 7 4-А Редактор И. Орлова Заказ 860/2 Изд.1098 Тираж 755 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 фиг Р При нагревании термометра летучая жидкость, пропитывающая поры слюды 3 и пористого материала, 7, испаряется, и пары ее возгоняются по свободному пространству термометра сопротивления. В зоне более низкой б температуры (головка 6 с выводами) происходит конденсация паров. Конденсат по капиллярам пакета вспухшей слюды отводится в зону нагревания, где вновь происходит испарение жидкости. Такая циркуляция паров и кон денсата обеспечивает, равномерное распределение температуры по всему термометру сопротивления, изменение которой воспринимается чувствительным элементом 1. При этом поток конденсата пе соприкасается с чувст вительным элементом, так как вспухший пакет 3 обладает капиллярными свойствами только вдоль слоев, а выход конденсата в поперечном направлении пакета и его контакт с чувствительным элементом исключены. 20 Расположение пакета вспухающей слюды на пружинящем основании 4 обеспечивает автоматическое регулирование теплообмена в термометре сопротивления при изменении из меряемой температуры, Толщина вспухающего пакета, а значит, и усилие, развиваемое этим пакетом, зависят от температуры. Чем больше температура, тем больше толщина пакета. 30 При увеличении измеряемой температуры пакет вспухает больше и прогибает упругое основание, тем самым увеличивает эффективное сечение капилляров пакета 3, которые приобретают способность пропустить большее количество конденсата, ускоряя процесс возврата конденсата в зону испарения. При снижении температуры пакет 3 сжимается,;пружинящее основание распрямляется и эффективное сечение капилляров пакета уменьшается, снижая для конденсата пропускную способность,П редеет изобретенияТермометр сопротивления, содержащий вакуумированную защитную оболочку, внутри которой размещены чувствительный элемент и изолятор с капиллярными свойствами, поры которого заполнены электроизоляционной летучей жидкостью, о т л и ч а ю щ и й с я тем, что, с целью автоматического регулирования теплообмена внутри защитной оболочки и повышения точности, изолятор с капиллярными свойствами выполнен составным, причем одна его часть удалена от стенок защитной оболочки и соприкасается с опорным пружинящим основанием и выполнена из материала, вспухающето под действием температуры и вакуума, а другая размещена в зоне выводов и на дне защитной оболочки,Составитель И. ДубсонТехред Е. Борисова Корректор Л. Царькова
