Генератор функциональных зависимостей

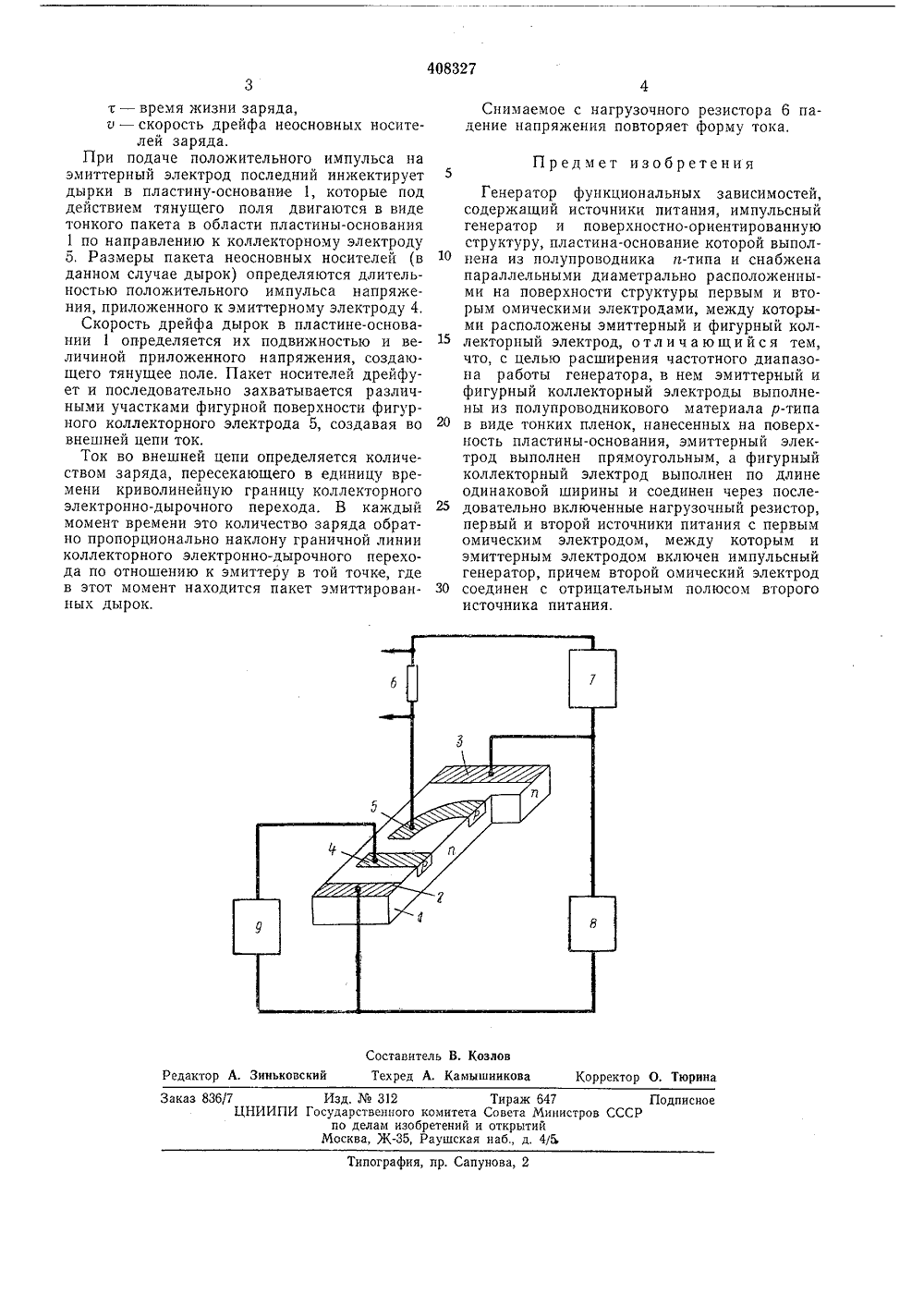

о НИЕИЗОБРЕТЕНИЯ 408327 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваОбд 7/2-2 аявлено 24.1.1972 ( 17442присоединением заявкиМ. Государственный комитет Совета Мииистров СССР по делам изобретений и аткрытийПриоритетОпубликовано 1 О,Х 11,1973, Бюллетень4 Дата опубликования описания 15.1 Ч.1974 К 681,335.8(088.8 вторызобретен Иванов, М, К, Ковалева и Е. А. Чернявский Ленинградский орден им. В.енина электротехническии инстиУльянова (Ленина) аявител РАТОР ФУНКЦИОНАЛЪНЪХ ЗАВИСИМОСТЕЙдх,Изобретение относится к вычислительной технике.Известны генераторы функциональных зависимостей, содержащие источники питания, импульсный генератор и поверхностно-ориентированную структуру, пластина-основание которой выполнена из полупроводника и-типа и снабжена параллельными диаметрально расположенными на поверхности структуры первым и вторым омическими электродами, между которыми расположены эмиттерный электрод и фигурный коллекторный электрод.Однако известные генераторы имеют недостаточный частотный диапазон.Целью изобретения является расширение частотного диапазона работы генератора. Для этого в нем эмиттерный и фигурный коллекторный электроды выполнены из полупроводникового материала р-типа в виде тонких пленок, нанесенных на поверхность пластины-основания, эмиттерный электрод выполнен прямоугольным, а фигурный коллекторный электрод выполнен по длине одинаковой ширины и соединен через последовательно включенные нагрузочный резистор, первый и второй источники питания с первым омическим электродом, между которым, и эмиттерным электродом включен импульсныйгенератор, причем второй омический электрод соедииен с отрицательным полюсом второго источника питания.Изобретение пояснено чертежом.На чертеже приведена схема генератора.5 Генератор функциональных зависимостейсодержит пластину-основание 1 поверхностно- ориентированной структуры, первый 2 и второй 3 омические электроды, между которыми соответственно расположены эмиттерный элек трод 4 и фигурный коллекторный электрод 5,соединенный через последовательно включенные нагрузочный резистор 6, первый 7 и второй 8 источники питания с первым омическим электродом 2, между которым и эмиттерным электродом 4 включен импульсный генератор 9.Работа генератора основана на том, чтоформа профиля (, фигурного коллекторного электрода при одинаковой его ширине связа на с заданной функциональной зависимостью./х 1тока (Г) =- ) длиной эмиттерного электрода 1 и расстоянием х между фигурным коллекторным и эмиттерным электродами следу ющим соотношением:х х408327 Предмет изобретения Составитель В, Козлов Техред А. Камышиикова Корректор О. Тюрина Редактор А. Зиньковский Заказ 836/7 Изд. Юо 312 Тираж 647 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/ЬТипография, пр. Сапунова, 2 т - время жизни заряда,о - скорость дрейфа неосновных носителей заряда.При подаче положительного импульса на эмиттерный электрод последний инжектирует дырки в пластину-основание 1, которые под действием тянущего поля двигаются в виде тонкого пакета в области пластины-основания 1 по направлению к коллекторному электроду 5, Размеры пакета неосновных носителей (в данном случае дырок) определяются длительностью положительного импульса напряжения, приложенного к эмиттерному электроду 4,Скорость дрейфа дырок в пластине-основании 1 определяется их подвижностью и величиной приложенного напряжения, создающего тянущее поле. Пакет носителей дрейфует и последовательно захватывается различными участками фигурной поверхности фигурного коллекторного электрода 5, создавая во внешней цепи ток.Ток во внешней цепи определяется количеством заряда, пересекающего в единицу времени криволинейную границу коллекторного электронно-дырочного перехода. В каждый момент времени это количество заряда обратно пропорционально наклону граничной линии коллекторного электронно-дырочного перехода по отношению к эмиттеру в той точке, где в этот момент находится пакет эмиттированных дырок. Снимаемое с нагрузочного резистора 6 падение напряжения повторяет форму тока,Генератор функциональных зависимостей,содержащий источники питания, импульсный генератор и поверхностно-ориентированную структуру, пластина-основание которой выполнена из полупроводника и-типа и снабжена параллельными диаметрально расположенными на поверхности структуры первым и вторым омическими электродами, между которыми расположены эмиттерный и фигурный коллекторный электрод, отличающийся тем, что, с целью расширения частотного диапазона работы генератора, в нем эмиттерный и фигурный коллекторный электроды выполнены из полупроводникового материала р-типа 20 в виде тонких пленок, нанесенных на поверхность пластины-основания, эмиттерный электрод выполнен прямоугольным, а фигурный коллекторный электрод выполнен по длине одинаковой ширины и соединен через после довательно включенные нагрузочный резистор,первый и второй источники питания с первым омическим электродом, между которым и эмиттерным электродом включен импульсный генератор, причем второй омический электрод 30 соединен с отрицательным полюсом второгоисточника питания.
