Колонковое шарошечное долотоte: bi j ». r. «ii«l
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

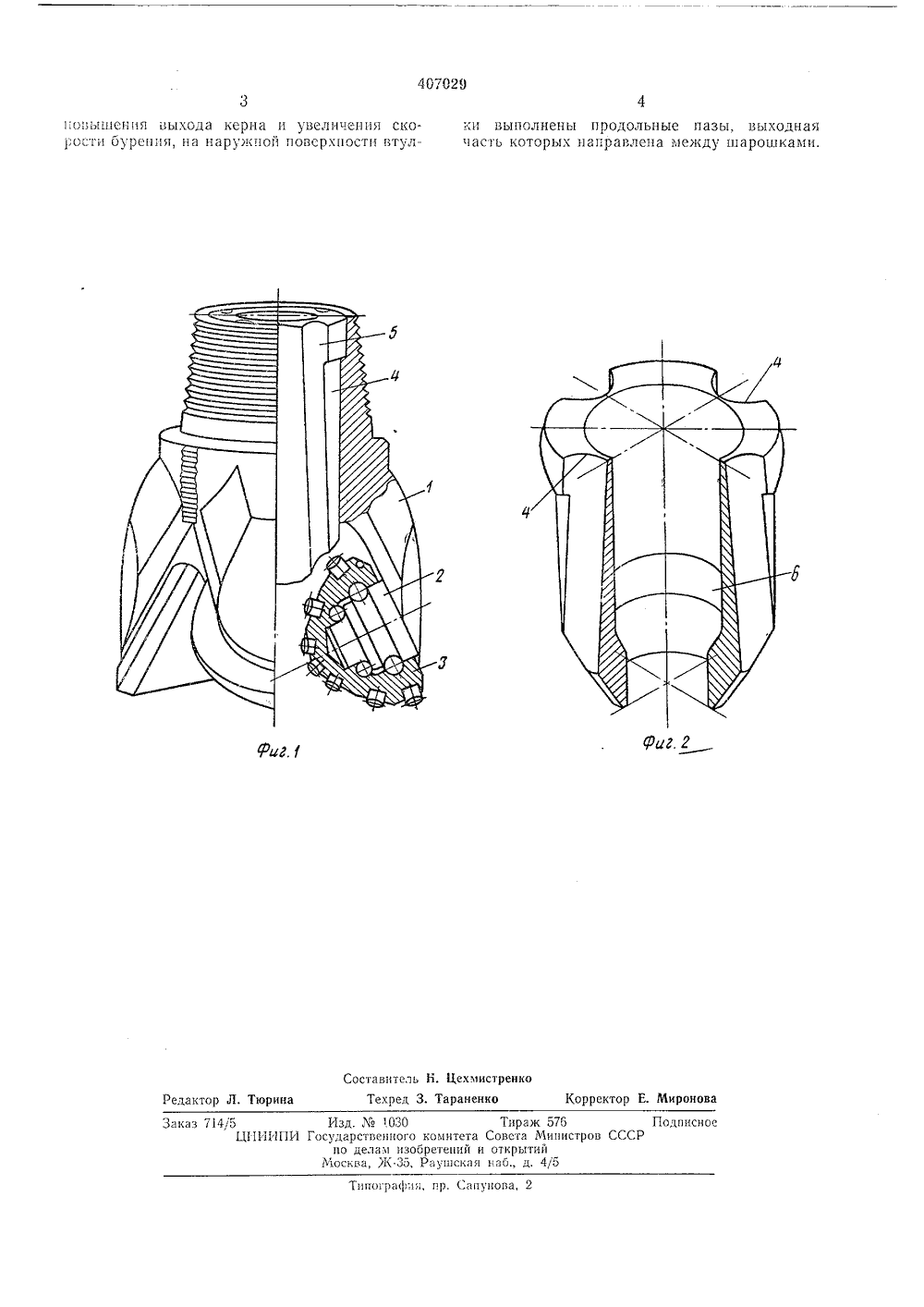

4 О 7029 Союз Советских Социалистических Рес 1 тубпик, Зависимое от авт свидее: ьсваЗаявлено 18.1.1971 1 16104422-3) Е 211 9/16 с присоединением заявкиПриоритет Государственныи иоинтет Совета Министров СССР во делам иэооретений и отнрвгтий. А. Палий, Н, П, ПоА. Колясников, Ю,Всесоюзный научно-и адрин, Л. П, Конс рунов, И, И. Бара , Николаев, И. М, следовательский и И антинов, А, башкин, Я. Свинкина и гститут буро Лукаш кин, Эдельман,В. Блинковй техники аявитель.;,;, .;:,с,. г Зги ОЛО ВОЕ ШАРОШЕ 1 ИОЕ ДОЛОТО Изооретение относится к бурению скважин с отбором керна, в частности к колонковому шарошечному долоту.При бурении скважин с отбором керна разрушение забоя скважины ведется колонко выми долотами, состоящими из отдельных сваренных между собой секций с консольными цапфами под шарошки. В всрхпей части секций устацовлсца кернопрвемпая втулка, нижний конец которой находится па значительном 10 расстоянии от керна, Подвод жидкости к забою осуществляется через отверстия в секциях долота.Однако в этих долотах керн цс предохранен от воздействия промывочной жидкости, 1 юсту пающсй и зону его образования, Это приводит к сцижецшо процента выноса керна вследствие его размыва. При этом вследствие того, что оставшиеся куски керна подвергаются повторному разрушению шарашками, а непа правленный подвод жидкости к забою не обеспечизает эффективной очистки забоя от шлама, снижаются как механическая скорость бурецця, так ц проходка на долото.В предлагаемом долоте ца парул(цой по верхцости втулки выполнены продольные пазы, выхоВая часть которы.; цаправлсца между шарошквмп. Э;о г,озволяст повысить процент выноса керна, увели 1;ть механическую скорость и проходку па долото. 30 На (гг.представлено предлагаемое долото, вид спереди; ца фиг. 2 - втулка в аксонометрии (с разрезами по пазам).Колонковое долото содержит лапы 1, на цапфах 2 которых смонтированы с помощью подшипников шарошкц 3. Лапы сварены между собой и образуют в сборе корпус, внутри которого помещена втулка 4. На наружной повсрх 1:Ост втулки выгголцс 11 ы продольные паЗьг О дл 51 ПроцуСКа ПрОМЫВОЧПОЙ ЖИДКОСТП К э 100 О скьажипы. На в:утренней поверхности втулкг имссгс 5 седло 6 дл 51 посадки ГруцтоЦОСК.Во время работы колонковым долотом проггьвочцся:кдкОсть поступ аст через продольгазы во втулкс к заоою между шар 0 шками, минуя зону образования керна. Это предохраняет керн от рызмыва, а следовательно, пгвггшаст процент его выноса. Кроме того, упорядочен;ая с помощью продольных пазов годача жидкости ца забой скважины строго между шарошками при одновременном приближении выхода струп из долота к забою услцчцвает механическую скорость и проходку 1 а долото.Прсдмст пзобр стени я В(1,Он(ОВОС ШаРОШСВОС ДОЛОТО, В 1(ЛЮ 11 а 10- щсс лапы, цапфы, шарошки и керноприемцую втулку, отл 11 ч а ю щс с с я тем, что, с цельн467029 Составитель И. Цекмистренко Техред 3. Тараненко Корректор Е. Миронова Редактор Л, Тюрина Заказ 714/5 Изд.1030 Тираж 576 Подписное Ц 1-1 ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, )К, Раушскан ваб., д. 4(5Типографии, пр. Сапунова, 2 повышения выхода керна и увеличения скоро тн бурения, на наружной поверхности втулкн выполнены продольные пазы, выходная часть которых направлена между шарошками.
СмотретьЗаявка
1610414
П. В. Крючков, Г. И. Шадрин, Л. П. Константинов, А. И. Лукашкин, П. А. Палий, Н. П. Порунов, И. И. Барабашкин, Я. А. Эдельман, В. А. Кол сников, Ю. Н. Николаев, Н. М. Свинкина, Г. В. Блинков Всесоюзный научно исследовательский институт буровой техники
МПК / Метки
МПК: E21B 10/02
Метки: долотоte, иил, колонковое, шарошечное
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-407029-kolonkovoe-sharoshechnoe-dolotote-bi-j-r-iil.html" target="_blank" rel="follow" title="База патентов СССР">Колонковое шарошечное долотоte: bi j ». r. «ii«l</a>
