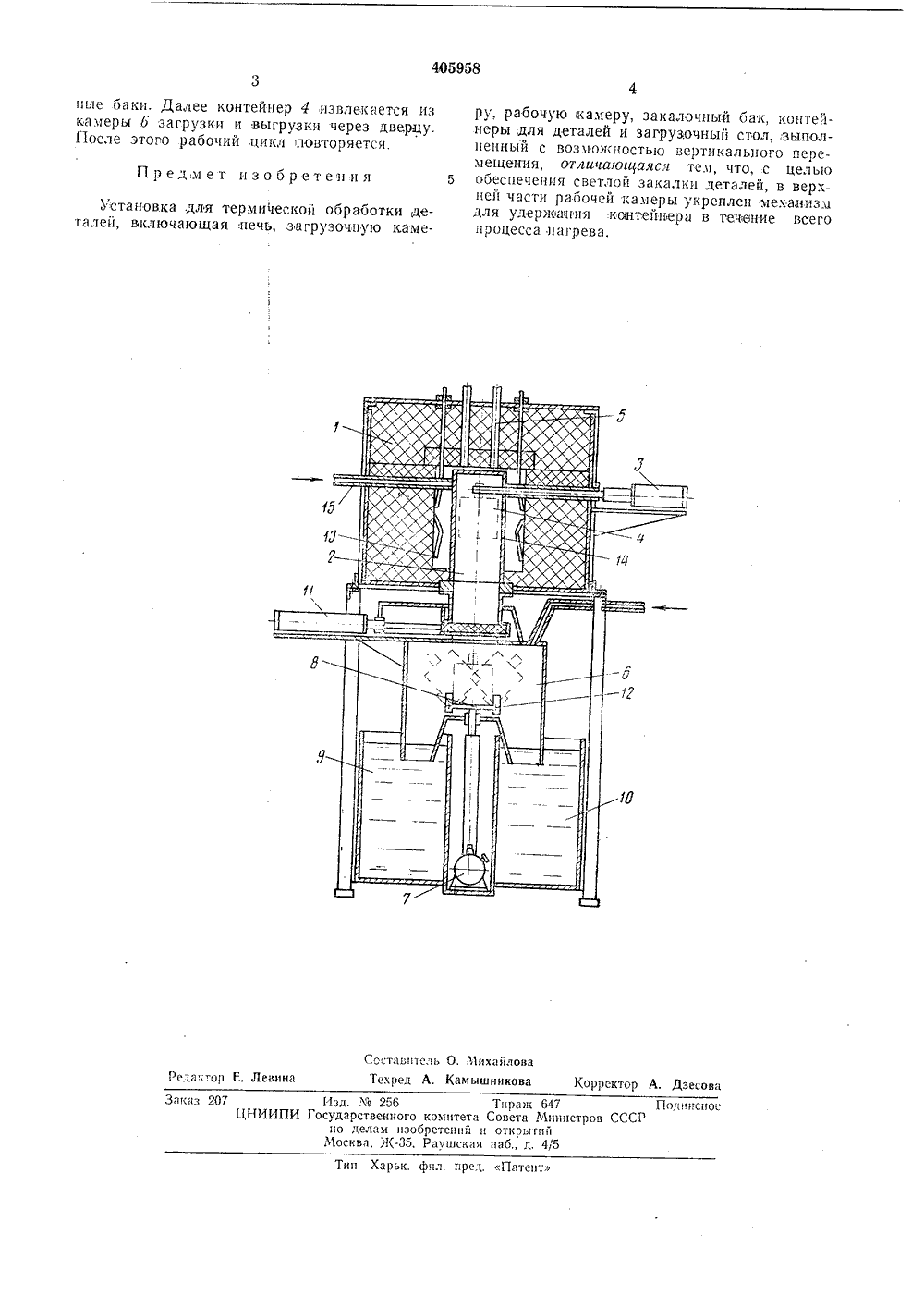

405958 ОП ИСАНИЕИ ЗОБРЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗавис мое от авт. свидетельствано 22,1 Х,1969 ( 1362847/222,1 д 9,0 оединением заявки-с Гасударственный ионип Совета Министров ССС по делан изобретений и открытийПр итет публиковано 05.Х 1.1973, Бюллетень45 УДК 621.783,2;6,;фО г 1 Я "юГ 11"Дго 11 ";.1 О 3 Ф 1 ЯО ЕРМИЧЕСКОЙ ОБРАБОТКИ ДЕТАЛЕЙ УСТАНОВ 12,аИзвестна установка для термообработки мелких деталей, в которой нагрев деталей осуществляется в контейнерах. Установка включает в себя, печь, загрузочную камеру, рабочую камеру для нагрева деталей, закалочпый бак, контейнеры для деталей и загрузочный стол.При этом отмечается, что светлая закалка мелких деталей связана с дополнительныли трудностями, так как из-за незначительной массы деталей, детали в закалочную сре необходимо вводить,поштучно, что це мо быть вьвполнецо в известной установке.С целью обеспечения светлой закалки изделий в предлагаемой установке применен механизм для удержания контейнера в течение всего процесса нагрева, укрепленный в верхней части рабочей камеры.На чертеже показана преллагаемая установка, общий вид. Печь футерована огнеупорным кирпичом 1, В верхней части установки находятся камеры нагрева 2, механизм 3, удерживающий контейнер 4 в камере нагрева и термопара 5. В,нижней части находятся камеры б загрузки и выгрузки, механизм 7 подьема и опускания подвижного загрузочного стола 8, баки 9 и 10 с охлаждающей средой (вода или масло) и заслонка 11, перекрывающая камеру нагрева 2 от камеры б загрузки и выгрузки, В камеру загрузки и выгрузки встроен опрокидывающий контейнер механизм представляющий собою ловоротный рычаг, Н чертеже приведен электрический вариант печи. Нагревательные элементы 13 расположены 5 за металлическим муфелем 14. Подвод защиткого газа в муфель осуществляется по патрубку 1 б.Работает установка следующим образом,Контейнер с деталями устанавливается на О стол 8 в камере загрузки и выгрузки, закрывается дверца, благодаря чему лостцгастся герметизация камеры, Затем камеру продувают защитным газом, после чего открывается заслонка 11 и с помощью механизма 7 контей цер вволится в рабочую камеру нагрева. После того как коцтейцер,достигнет заданной высоты, срабатывает механизм 3 и его направляющая,вхолит в отверстие контейнера.Затем механизм 7 опускает подвижцой под в О исходное положение (в камеру б загрузки ивыгрузки), контейнер 4 остается висеть ца штоке механизма 3, а заслонка 11 перекрывает рабочую камеру, После нагрева садки отводится заслонка 11, подвижной стол 8 5 вводится в камеру 2 цагрева, выволится штокмеханизма 3 и контейнер 4 механизмом опускается в камеру б загрузки и выгрузки, После этого заслонка 11 снова закрывается. С помощью механизма 12 контейнер наклоняется ЗО и нагретые детали выбрасываются в закалоч405958 пые баки. Далее контейнер 4 извлекается пзкамеры 6 загрузки и выгрузки через дверцу.После этого рабочий цикл повторяется,Установка для термической обработки деталей, включающая печь, загрузочную камеСоставиель О, Михайлова Техред А. Камышннкова Корректор А. Дзесова ПодписноеСССР Тираж 647овета Ыинистрооткрыгийаб., д, 4/5 Изд. Мв 256 И Государственно ио делам и Москва, Ж.ЗЗаказ 207ЦНИ го комитета Сзобрстеиий и5, Раушскаи 1 пи Харьк. фил. прел, Патент Предмет изобретения ру, раоочую камеру, закалочный Оак, контейнеры,для деталей и загрузочный стол,:выполненный с возможностью вертикального переме 1 цения, отличающаяся тем, что, с целью 5 обеспечения светлой закалки деталей, в верх.ней части раоочей камеры укреплен механизм для удержания конте 11 нера в течение всего процесса нагрева.
