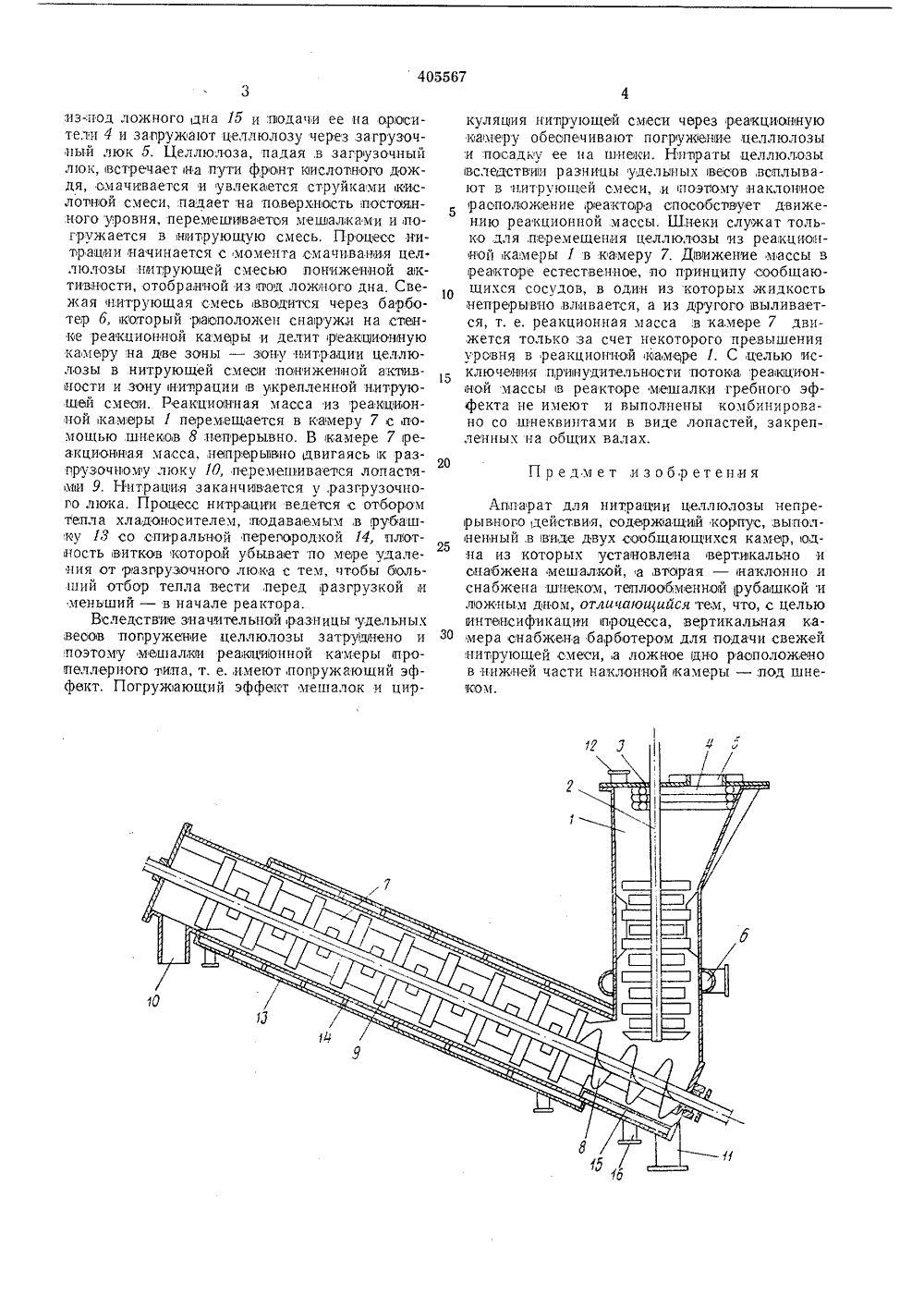

405567 ОПИСАНИЕ Союз Советских Социалисти 4 еских Республик(22) Заявлен с присоединением заявки-Государственный хамите Совета Министров ССС по делам иэеоретений и открытий. В. Балахнич 71) Заявитель 54) АППАР Л 1 ОЛОЗЫ Я НИТРАЦИ па пр Изооретение относится .к химическому апратостроению и может быть применено для оизводства пироксидинов и коллокспланов.Известен аппарат для,нитрации целлюлозы, содержащий корпус, выполненный в виде двух сообщающихся камер, одна из (оторых установлена вертикально и снабжена мешалкой, а вторая - наклонно и снабжена шнеком, теплообменной рубашкой и ложным дном.Предлагаемый аппарат отличается от из О вестнопо тем, что вертикальная камера снабжена барботером для подачи свежей нитрующей смеси, а ложное дно расположено в нижней частя наклонной, камеры - под шнеком. Это позволяет интенсифицировать процесс нитрации.На чертеже изображен предлагаемый аппарат.Аппарат для нитрации целлюлозы непрерывного действяя состоит из вертикальной 20 реакционной камеры 1 с мешалками 2, крыш,кой 3, орооителями 4 с загрузочным люком 5 и барботером б. С камерой 1 сообщается наклонная камера 7, выполненная из двух неполных симметричных, параллельно расположенных циляндров, соединенных вместе в общую емкость, Внутри камеры 7 размещен шнек 8, на валах которого закреплены лопасти 9. Реактор имеет разгрузочный люк 10. Внизу аппарат имеет штуцер 11 для опорож- ЗО нения отри остановках. На крышке 3 имеется газоотводный штуцер 12 и смотровые окна. Камера 7 онабжена рубашкой 13 со опиральной,перегородкой 14. Под шнеквинтами имеется ложное дно 15 и штуцер 1 б для отбора ннтрующей смеаи и подачи ее на оросители 4 для циркуляции, Мешалки,в реакционной камере 1 пропеллерного типа.Форма сечения реактора, а также противоположное направление вращения валов шнеквинтов с лопастями и их взаимное расположение выбраны с тем, чтобы чгсключить проворот массы вместе с мецеал(ами и максимальным,перекрытием зон действия мешалок обеспечить нормальное перемешиванне н равно:мерную по всему сечению скорость, потока реакционной массы. С целью исключения прннудительностя движения реакционной массы в реакторе мешалки греоного эффекта не имеют.В выбранной форме сечения отсутствуют мертвые,пространства. Удлиненность реактора также способствует равномерности двнжения реакционной массы, Наклонным располошением реактора поддерживается;постоянный уровень в аппарате.Аппарат,работает следующим образом.В аппарат заливают нитрующую смесь, включают мешалки 2, включают шнеки 8, включают насос для отбора,ннтрующей смеси20 из-,под ложного дна 15 и,подачи ее на орюсители 4 и запружают целлюлозу через загрузочный люк б. Целлюлоза, падая,в загрузочный люк, встречает на пути фронт иислотнопо дождя, омачивается и увлекается струйками кислотной смеси, падает на поверхность,постоянного уровня, перемешоваетоя мешалками и погружается в нитрующую смесь, Процесс нитрации начинается с момента смачивания целлюлозы нитрующ 1 ей смесью пониженной активности, отображенной из под ложного дна, Свежая нитрующая смесь вводится через барботер б, который расположен снаруин на стенке реакционной камеры и делит реакционную камеру на две зоны - зону нитрации целлюлозы в нитрующей смеси:пониженной акпивности и зону ниврации в укрепленной нитрующей смеси. Реакционная масса из реакционной камеры 1 перемещается в камеру 7 с помощью шнеков 8 непрерывно. В камере 7 реакционная масса, .непрерьино двигаясь к разпрузочному люку 10, перемешивается лопастями 9. Нитрация заканчивается у,разгрузочного люка. Процесс нитрации ведется с отбором тепла хладоносителем,:подаваемьгм,в рубашку 13 со спиральной перегородкой 14, плотность витков которой убывает по море удаления от разпрузочного люка с тем, чтобы больший отбор тепла вести, перед разгрузкой и меньший - в начале реактора.Вследствие значительной разницы удельных весов погружение целлюлозы затруднено и поэтому мешалки реакци(оиной камеры аронеллерногю типа, т. е. имеют,попружающий эффект. Потружающий эффект вешалок и циркуляция пикирующей смеси через реакцианную камеру обеспечивают погружение целлюлозы и посадку ее на шнеки. Нипраты целлюлозы вследствии разницы удельных еесов,всплывают в питрующей смесии поэпому,наклонное расположение реактора способствует движению реакционной массы. Шнеки служат только для,перемещения целлюлозы из реакционной камеры 1 в камеру 7. Движение массы в реакторе естественное, по принципу сообщающихся сосудов, в один из которых жидкость непрерывно,вливается, а из другого выливается, т. е. реакционная масса .в камере 7 дви,жется только,за счет некоторого превышения уровня в реакционной камере 1. С,целью исключения принудительности потока, реакционной массы в реакторе мешалки гребного эффекта не имеют и выполнены комбинировано со шнеквиптами в виде лопастей, закрепленных на общих валах. П р едм ет .из об р етепия Аппарат для нитрации целлюлозы непрерывного действия, содержащий корпус, выполненный в виде двух сообщающихся камер, одна из которых установлена вертикально и снабжена мешалкой, а,вторая - наклонно и снабжена шнеком, теплообменной рубашкой и ложным дном, отличающийся тем, что, с целью интенсификации процесса, вертикальная камера снабжена барботером для подачи свежей нитрующей смесиа ложное дно расположено в нижней части наклонной камеры - под шнеком.
