Формирователь одиночных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

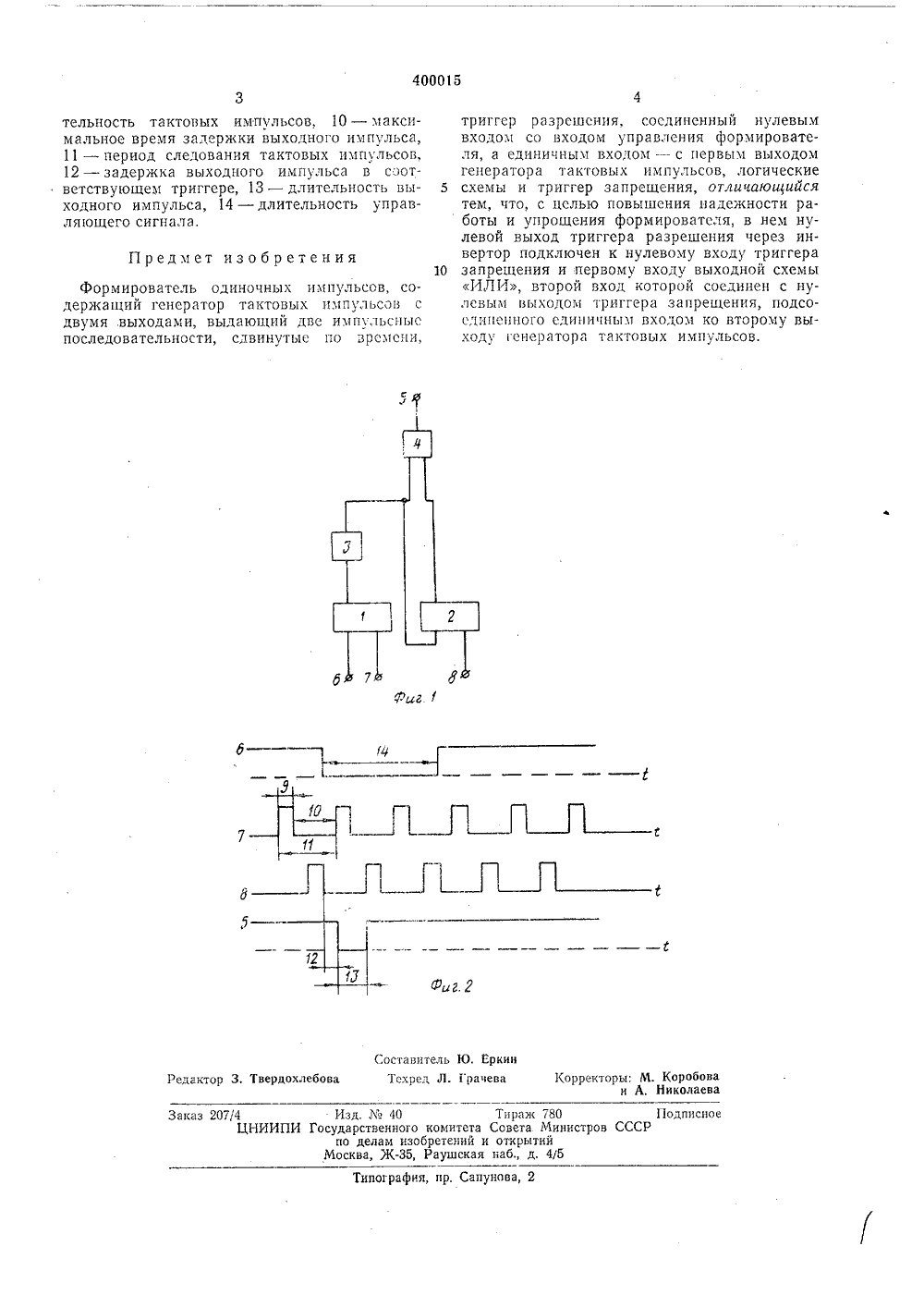

4000 Б Союз Советеиих Социепиатичбских РеспубликОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое авт. свидетельства М --М. Кл. Н 031 с 5.0 Ме 162(54826 9) аявлено 22 11 с присоединением заявки М -Приоритет Гасударственный камитеСавета Министрав СССРпа делам изааретенийи аткрытий бликовацо ДК 621.373.52 (088.8.1973, Бюллетень Хе 3 Дата опубл вация описания 15.11.197 Авторы зобретеция ВПТБбайти И. Дениско и С,аявител ОРМИРОВАТЕ Изобретение относится к автоматике и может быть использовано в электронцых и квазиэлектронных АТС и коммутаторах, г также в устройствах автоматического регулирования.Известны формирователи одиночных импульсов, содержащие генератор тактовых импульсов с двумя выходами, выдающий дв импульсные последовательности, сдвинутые по времени, триггер разрешения, соединенный нулевым входом со входом управления формирователя, а единичным входом - с первым выходом генератора тактовых импульсов, логические схемы и триггер запрещения.Цель изобретения - повышение надежности работы и упрощснис формирователя.Для этого в нем нулевой выход триггера разрешения через инвертор подключен к нулевому входу триггера запрещения и первому входу выходной схемы ИЛИ, второй вход которой сосдинен с нулевым выходом триггера запрещения, подсоединенного единичным входом ко второму выходу генератора тактовых импульсов,На фиг. 1 приведена функциональная схе. ма предлагаемого формирователя; на фиг. 2 - временная диаграмма.Предлагаемый формирователь содержит триггеры 1 и 2 разрешения и запрещения, инвертор 3, схему 4 ИЛИ с выходом 5, управИНОЧНЫХ ИМПУЛЬСОВ 2ляющий вход 6, клеммы 7 и 8 подключения выходов генератора тактовых импульсов, сигналы на которых разнесены во времени.В исходном состоянии нулевой вход трцгге ра 1 соединен с управляющим входом 6, накоторый полан слцццчный сигнал. Единичные входы триггеров 1 ц 2 подклочсны к клеммам 7 и 8. Выход триггсра 1 соелцнсн через ицвертор 3 со схемой 11 Л 11 и с нулевым вхо дом триггера 2. Нулевой вход триггера 2 соединен со вхолом схемы ИЛИ. Нд выхолс 5 в исходном состоянии - елцццца.При поступлении ця управляющий вход 6нулевого сигналя подготавливается триггер 1 15 разрешения. С приходом тактового импульсаца клемму 7 триггер 1 перебрасывается. На вход схемы ИЛИ через инвертор 3 поступает нуль. На выходе 5 появляется нулевой выходной сигнал. Одновременно подготав ливается триггер 2 запрещения. С приходомтактового импульса цд клемму 8 триггер 2 персбрасывдстся. На выходе 5 прекращается нулевой сигнал, ц появляется сигнал слцнпца, Прц спятцц управляющсго сигнала со 25 входа 6 схсмд возвращается в исходное состояние.Ня фцг, 2 цифры 5, 6,ц 8 соотвстствуютнапряжсццям цд гыходс 5, упрдьляющсм входе 6 и цд клеммах 7 и 8. Кроме того, ца фцг.2 ЗО приняты слслующпс обозначения: 9 - дли400015 тельность тактовых импульсов, 10 - максимальное время задержки выходного импульса, 11 - период следования тактовых импульсов, 12 - задержка выходного импульса в соответствующем триггере, 13 - длительность выходного импульса, 14 - длительность управляющего сигнала. Формирователь одиночных импульсов, содержащий генератор тактовых импульсов с двумя, выходами, выдающий две импульсныс последовательности, сдвинуты с по зр смени,Л Л П Р ставитель Ю. ЕркинТехред Л. Грачева рректоры: М. Коробова и А, Николаева, Твердохлебов дант 40 Тираж 780нного комитета Совета Министров ССС1 изобретений и открытий-35, Раушская наб д. 4/б аказ 207/4 Изд.ЦНИИПИ Государстве по дела Москва, Ж, Сапунова,Предмет изобретения триггер разрешения, соединенный нулевым входом со входом управления формирователя, а единичным входом - с первым выходом генератора тактовых импульсов, логические 5 схемы и триггер запрещения, отличающийсятем, что, с целью повышения надежности работы и упрощения формирователя, в нем нулевой выход триггера разрешения через инвертор подключен к нулевому входу триггера 10 запрещения и первому входу выходной схемыИЛИ, второй вход которой соединен с нулевым ияходом триггера запрещения, подсосдиненного единичным входом ко второму выходу генератора тактовых импульсов.
СмотретьЗаявка
1627548
В. И. Дениско, С. Э. Якубайтис
МПК / Метки
МПК: H03K 5/01
Метки: импульсов, одиночных, формирователь
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-400015-formirovatel-odinochnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь одиночных импульсов</a>
