Номер патента: 395892
Автор: Трост
Текст

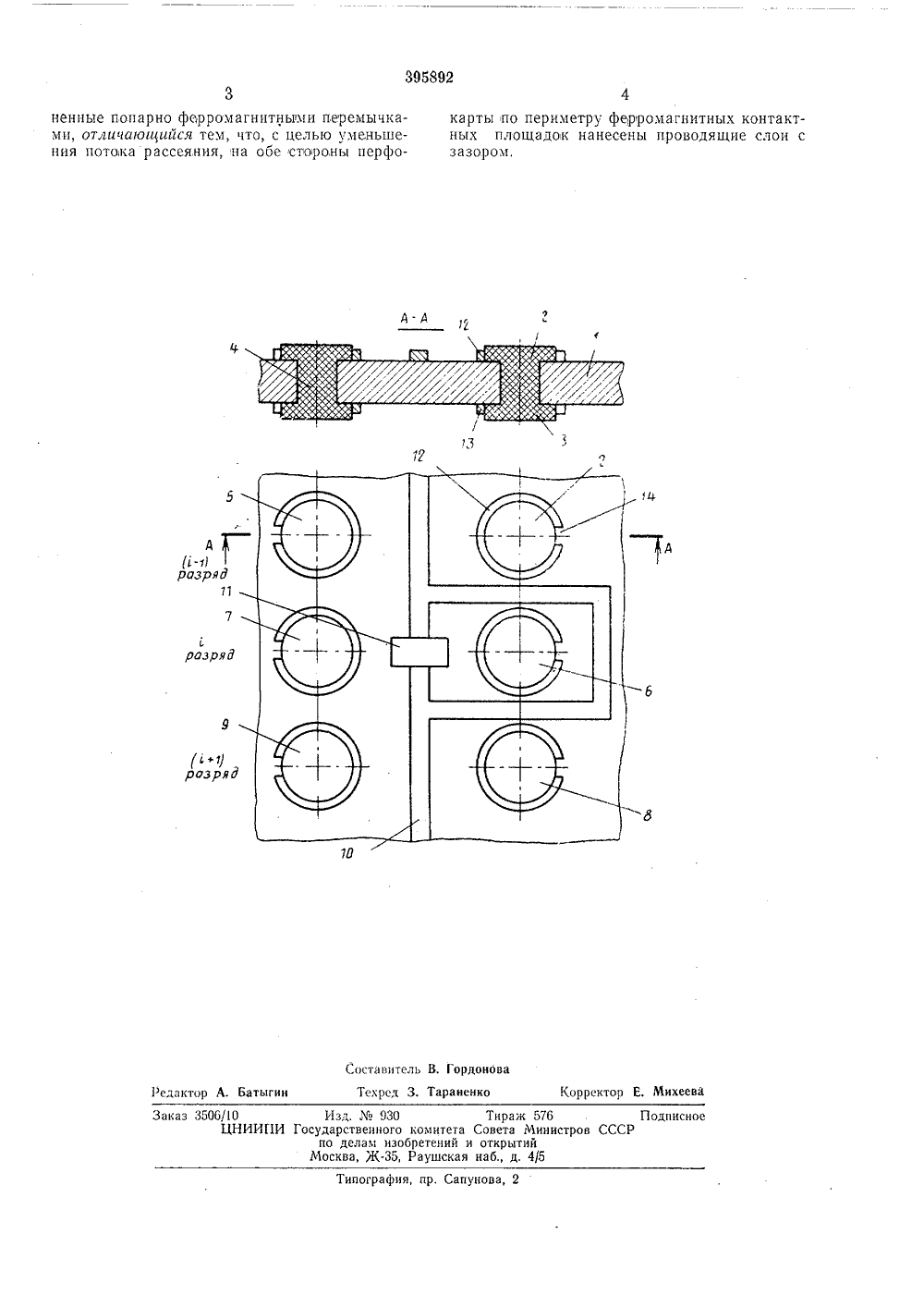

395892 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ СЬЮз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт идетельстваМ, Кл, б 1678344/18-24) аявлецо 05.Ч 11,197 исоединением заявк Гасударственный комит Совета Министров ССС па делам изаоретений и открытийПриорите бликовано 28.Ч 11.1973. Бюллетень3 УДК 681.327(0 описация 12,1.1974 Дата опубликован вторзобретеци Тростянецк аявител ИТЕЛЪ ИНФОРМАЦИ ПредметНоситель нцфор)ционную перфокартторой нанесены кон тени я зо ццц, содержащцц цзоля , по обеим сторонам ко актные площадки, соед Изобретение относится к запоминающимустройствам, в частности к постоянным запоминающим устройствам, и может быть применено в вычислительной технике и автоматике.Известно постоянное запоминающее устройство, иопользующее носитель информации, выполненный ня перфокарте с печатными шинами опроса, содержащей отверстия, в которыевставляют разъемные сердечники. С цельюуменьшения потока рассеяния керны сердечников металлизированы, например медью, причем вдоль керна выполнен узкий зазор превращения образования корогкозамкнутоговитка.Цель изооретения - уменьшение потока 15рассеяния составных стержневых магнитопроводов, образуемых собранными в стопку носителя 1)а и инфор м а ции,Это достигается тем, что на обе стороныперфокарты по периметру ферромагнитных 20контактных площадок нанесены проводящиеслои с зазором.На чертеке изображен участок предлаГае"мого носителя информации.На обеих сторонах изоляционной перфокарты 1 нанесены контактные плоцадки 2 и,3,соединенные фер 1 ромагнипной перемычкой 4,На каждый разряд отведено по две контактные площадочки. Показаны контактные площадки 2 иб,би 7,8 и 9 для ( - 1) го, 1 го и зо(1+1) -го разря;1 ов соответственно, Контактные площадки имеют, например, форм диска. Шина опроса 10 пз проводящего материала нанесена ця одну сторону перфокарты 1. В качестве примера показано занесе 1 Не в указанные разряды кода 101 путем пробпвкп отверстия 11.ВокруГ конта 1 тных пл 01 цадок 2 и 3 нанесены проводящие слои 12 и И, имеющие зазоры 14. Толщина проводящих слоев 12 и 1) выполнена несколько меньше толщины ферроматнитных плоцадок 2 и,1. Наличие зазора 11 предотвращает образование короткозамкцутого витка. Зазор обращен в сторону, противополокнуО шцце опроса 10. Г 1 рово 11 яГцие слои с зазора)и аналоги Н 1 Оорязом нанесены вокруг Осальных 1)ер 1)0)ЯГнитных контактных пг 101 цядок.Прп соор ке перфокарт 1 в стопку ферро) ЯГ нитные коцтактцыс площадки одноименных разрядов образуют составные стержневые магцитопроводы; прц этом проводящие слои 12 и 1) образуют металлизпрованпяй экран, уменьшающип поток рассеяния с)1 рекневых магнитопроводов.,Л2 роз ктавнтель В. Гордонова Корректор Е. Михе актор А. Батыгин Техред 3. Таране каз 3506/1 О Изд,930 Тираж 576 ЦНИИГ 1 И Государственного комнтега Совета Министров С по делам изобретений и открытий Москва, Ж.35, Раушская наб., д. 4/5Подписно пография, пр, Сапунова,пенные попарно ферромагнитныхги перемычками, отгичаюшийся тем, что, с целью уменьшения потомака рассеяния, на обе стороны перфо/г -т 1разр карты по периметру ферромагнитных контактных площадок нанесены проводящие слои с зазором,
СмотретьЗаявка
1678344
Д. С. Трост нецкий
МПК / Метки
МПК: G11B 5/74
Метки: jt»hi, «aks, всесоюзная, д-gt
Опубликовано: 01.01.1973
