Вибростенд в. е. бражникова для уплотнения растворов и смесей

Номер патента: 389926

Автор: Бражников

ZIP архив

Текст

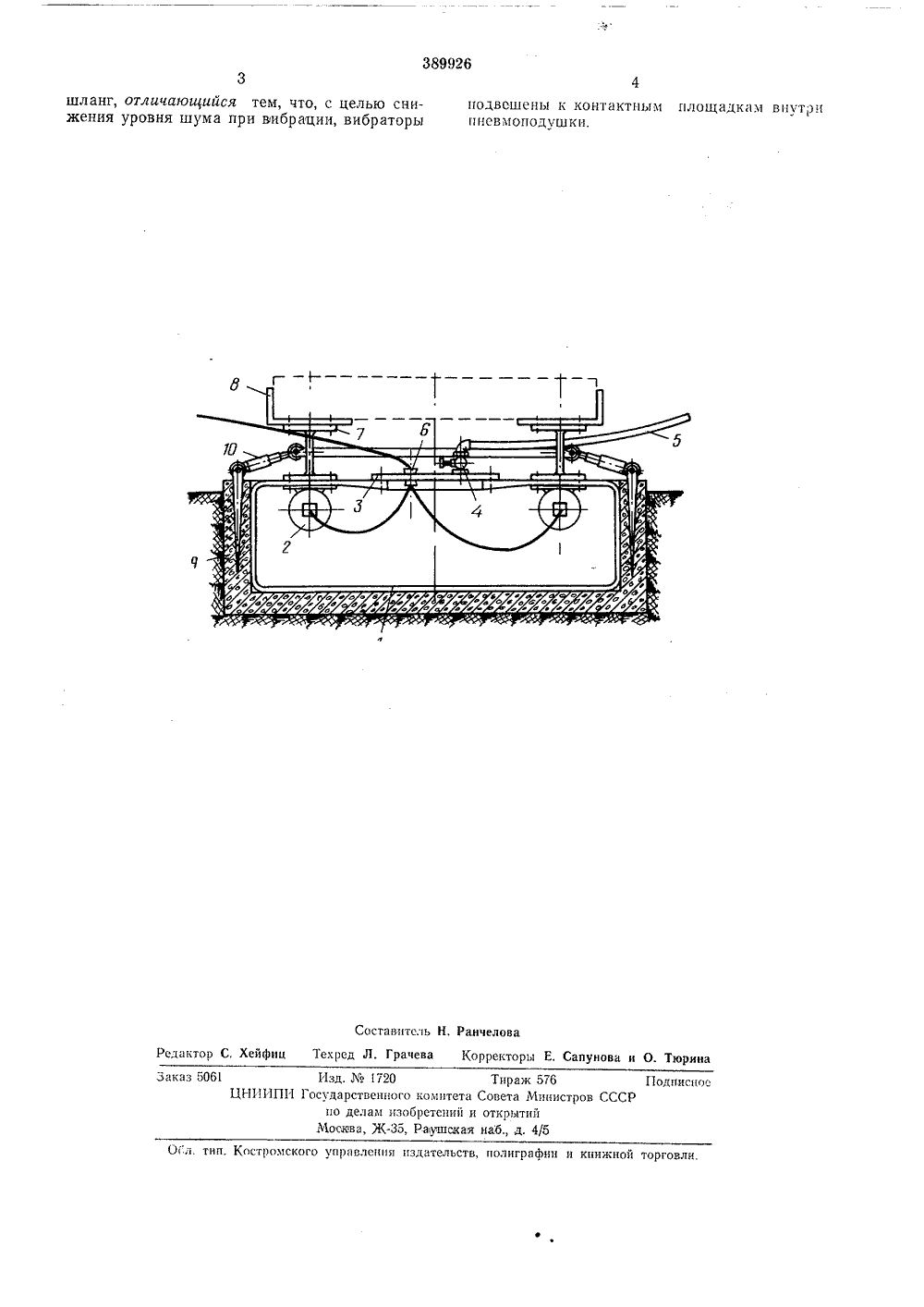

" Ф ыС-А 38 Республик / ф ИЗОБРЕТЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТВ явисцмос от явт, свидетельства Ъ Заявлено 09.7111.1971 ( 1690074,18-10).Кл. В 28 Ь 1 с присоединением зяявк осударственный комитеСовета й 1 инистров СССРоо делам иаооретенийи открытий Г 1 риорцтст -ДК 666 97 033(088,8) цублцковяцо 1.71.1973. Бюллстлц,Дятя оцу оликовяцця описания 26.Х.1973 Авторцзобрегецця Е, Бражников Зяявцтел БРОСТЕНД В. Е. БРАЖНИКОВА ДЛЯ УПЛОТНЕНИЯ РАСТВОРОВ И СМЕСЕЙмметрцчцои форм); коребя канаву с равлических горизонтальсо стенка я рисунке м ет изобретен 5 Вцоростецдмесей содер рого установл щадкц, ппевм ткяцц, виора для уплотнения р жащий корпус, на ены подвижные кон подушку с оболочк торы, вентиль астворов и порах котоактные плой цз гибкоц воздушный Изобретение относится к устройствам для вибрации деталей, растворов и смесей, широко применяемой во всех областях техники, например при производстве железобетонных изделий.Известные вибростенды для уплотнения ра. створов и смесей, содержащие корпус, пневмоподушки, вибраторы, создают грохот и шум в производственных помещениях.Предлагаемый вибростенд позволяет снизить уровень производственного шума прц вибрации благодаря тому, что в нем вибраторы подвешены к контактным площадкам внутри ццевмоподушки.На чертеже изображен описываемый вибростенд, поперечный разрез.Вибростенд состоит из ппсвмоподушки 1, оболочка которой изготовлена из гибкой тка. ци, например резиновой; вибраторов 2, установленных внутри пневмоподушки в верхней части подвижного днища через герметически закрывающийся люк 3, прикрепленный к металлическому кольцу, влитому в ткань оболочки; вентиля 4 - для накачивания воздуха в пцсвмоподушку; воздушного шланга 5, соединенного с воздушцои магистралью; герметической муфты 6 для ввода электрокабеля во внутрь пцевмоподупкц; контактных площадок 7, служащих одновременно и плитами для герметического крепления вцбряторов 2; ряз 2двигающихся фиксаторов 8 для сустановки вцбрируемых деталейпуса 9, представляющего из сукрепленными стенками; гцд5 амортизаторов 10 для гашенияных колебаний системы.Форма для внбрируемого раствоми и днищем условно покязяцяпунктиром.10 Вибростенд ряоотяст следующим образом: ццевмоподушку 1 заполняют воздухом через воздушный шланг 5 до давления 3 - 4 ат, 1 после чего вентиль 4 закрывают. На раздвижные фиксаторы 8 утяцявлпвяют форму с раствором, приводят в действие вибраторы 2, и процесс вибрации начинается. По окончании его форму снимают, и вибростенд с выключеннымц вибраторами вновь готов к действию. Воздух из пневмоподушки выпускают только прц необходимости перебазирования вибростенда ця новое место работы.Заказ 5061 Изд.1720 Тираж 576 Подписное ЦНИ 11 П 11 Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж-З 5, Раушокая наб д. 4/5Опл. тип. Костромского управления издательств, полиграфии и книжной торговли. шланг, отличающийся тем, что, с целью снижения уровня шума при вибрации, вибраторы подвешены к контактным площадкам внутрипневмоподушки.

Смотреть

Заявка

1690074

В. Е. Бражников

МПК / Метки

МПК: B28B 1/087

Метки: бражникова, вибростенд, растворов, смесей, уплотнения

Опубликовано: 01.01.1973
