Аналого-цифровой преобразователь со статистической обработкой результатов

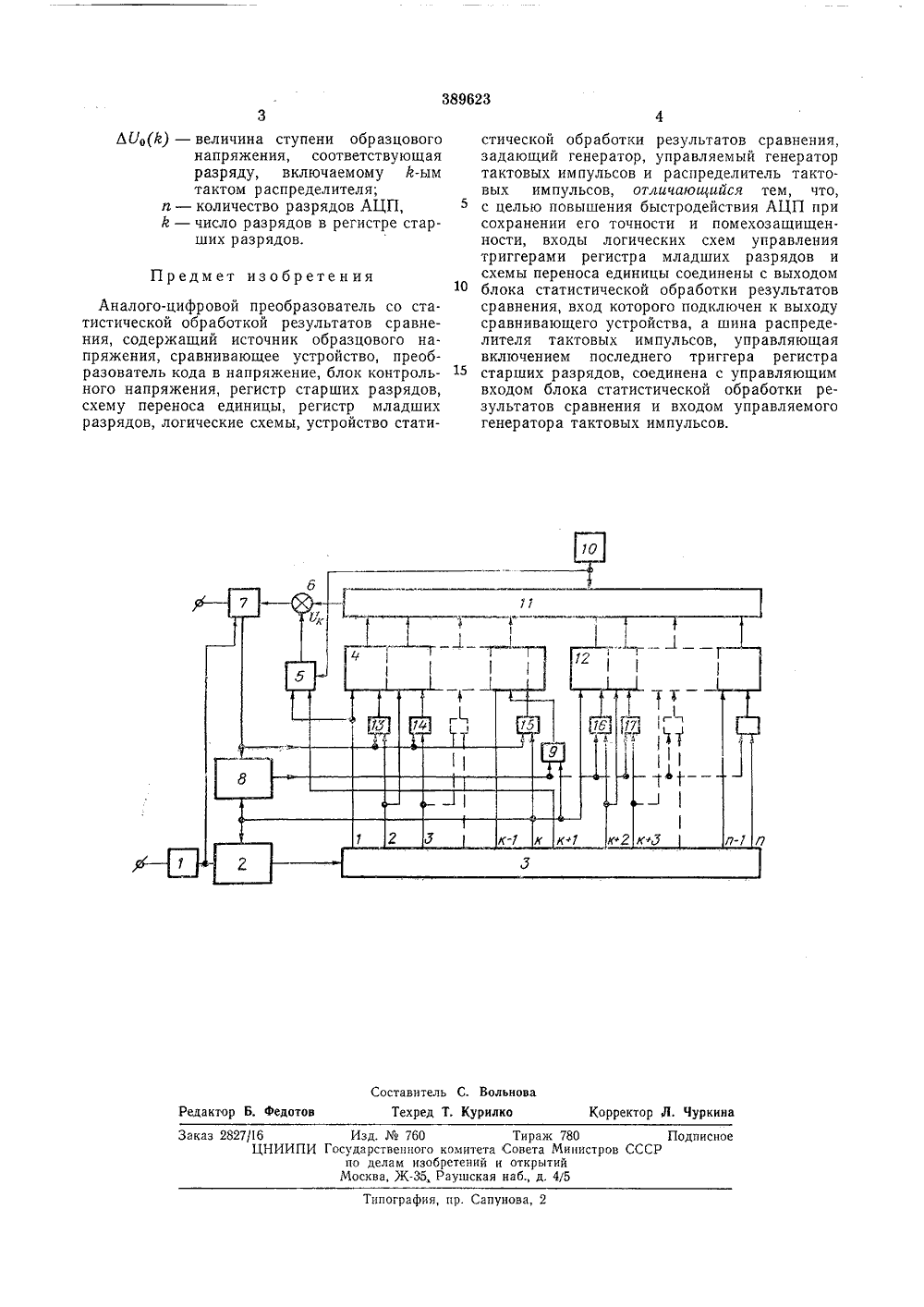

389623 ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистицескихРеспублик авт, свидетельств висимое 651577,2 аявлено 26.Ч,197 ЗЕ 13 присоединением заявриоритетГссударстсенный камитет Савета Министрае СССР пс делам изобретений и аткрытийтень29 убликовано 05,Ч 11,1973, Бю К 681.325(088 ния 23.Х 1.1 а опубликования о Г, Вальский, В. В. Островерхов и Л зоб етения апунова Заявител АНАЛОГО-ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЬ СО СТАТИСТИЧЕСКОЙ ОБРАБОТКОЙ РЕЗУЛЬТАТО СРАВНЕНИЯзультатов сравнения и входом управляемого генератора тактовых импульсов,Блок-схема описываемого устройства представлена на чертеже,Преобразователь содержит задающий генератор 1, управляемый генератор тактовых импульсов 2, распределитель тактовых импульсов 8, регистр старших разрядов 4, блок контрольного напряжения б, суммирующую точку б, сравнивающее устройство 7, схему совпадений 8, источник образцового напрякения 9, преобразователь кода в напряжение 10, регистр младших разрядов 11, логические схемы 12 - 17.По сигналу запуска с задающего генератора 1 через управляемый генератор тактовых импульсов 2 тактовые импульсы подаются на распределитель тактовых импульсов 3. Первым тактовым импульсом с распределителя одновременно включаются старший разряд регистра 4 и блок контрольного напряжения 5, который подключает контрольное напряжение 1/, к суммирующей точке б, соединенной со входом сравнивающего устройства 7. Контрольное напряжение выбирают таким, побыИр - Ы 1 О-1 слзователь отличается их схем управления ших разрядов и схеединены с выходом аботки результатов подключен к выходу а, а шина распреьсов, управляющая триггера регистра ена с управляющим ской обработки ре Предлагаемыи преобратем, что входы логическтриггерами регистра младмы переноса единицы соблока статистической обрсравнения, вход которогосравнивающего устройствделителя тактовых импулвключением последнегостарших разрядов, соединвходом блока статистиче Л висл Изобретение относится к автоматике и вычислительной технике. Устройство может быть использовано для преобразования непрерывных сигналов в цифровой код.Известен аналого-цифровой преобразователь (АЦП) со статистической обработкой результатов сравнения, содержащий источник образцового напряжения, сравнивающее устройство, преобразователь кода в напряжение, блок контрольного напряжения, регистр старших разрядов, схему переноса единицы, регистр младших разрядов, логические схемы, устройство статистической обработки результатов сравнения, задающий генератор, управляемый генератор тактовых импульсов и распределитель тактовых импульсов.Цель изобретения - повышение быстродействия АЦП. ошибка, возникающая в преобразователе вследствие воздействия случайного шума;389623 Предмет изобретения Составитель С. Вольнова Техред Т, Курилко Корректор Л. Чуркина Редактор Б. федотов Заказ 2827/1 б Изд.760 Тираж 780 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 ЛИЦА) - величина ступени образцовогонапряжения, соответствующая разряду, включаемому Й-ым тактом распределителя;и - количество разрядов АЦП, 7 е - число разрядов в регистре старших разрядов. Аналого-цифровой преобразователь со статистической обработкой результатов сравнения, содержащий источник образцового напряжения, сравнивающее устройство, преобразователь кода в напряжение, блок контрольного напряжения, регистр старших разрядов, схему переноса единицы, регистр младших разрядов, логические схемы, устройство статистической обработки результатов сравнения, задающий генератор, управляемый генератор тактовых импульсов и распределитель тактовых импульсов, отличающийся тем, что, с целью повышения быстродействия АЦП при сохранении его точности и помехозащищенности, входы логических схем управления триггерами регистра младших разрядов и схемы переноса единицы соединены с выходом блока статистической обработки результатов сравнения, вход которого подключен к выходу сравнивающего устройства, а шина распределителя тактовых импульсов, управляющая включением последнего триггера регистра старших разрядов, соединена с управляющим входом блока статистической обработки результатов сравнения и входом управляемого генератора тактовых импульсов.
