Номер патента: 386815
Текст

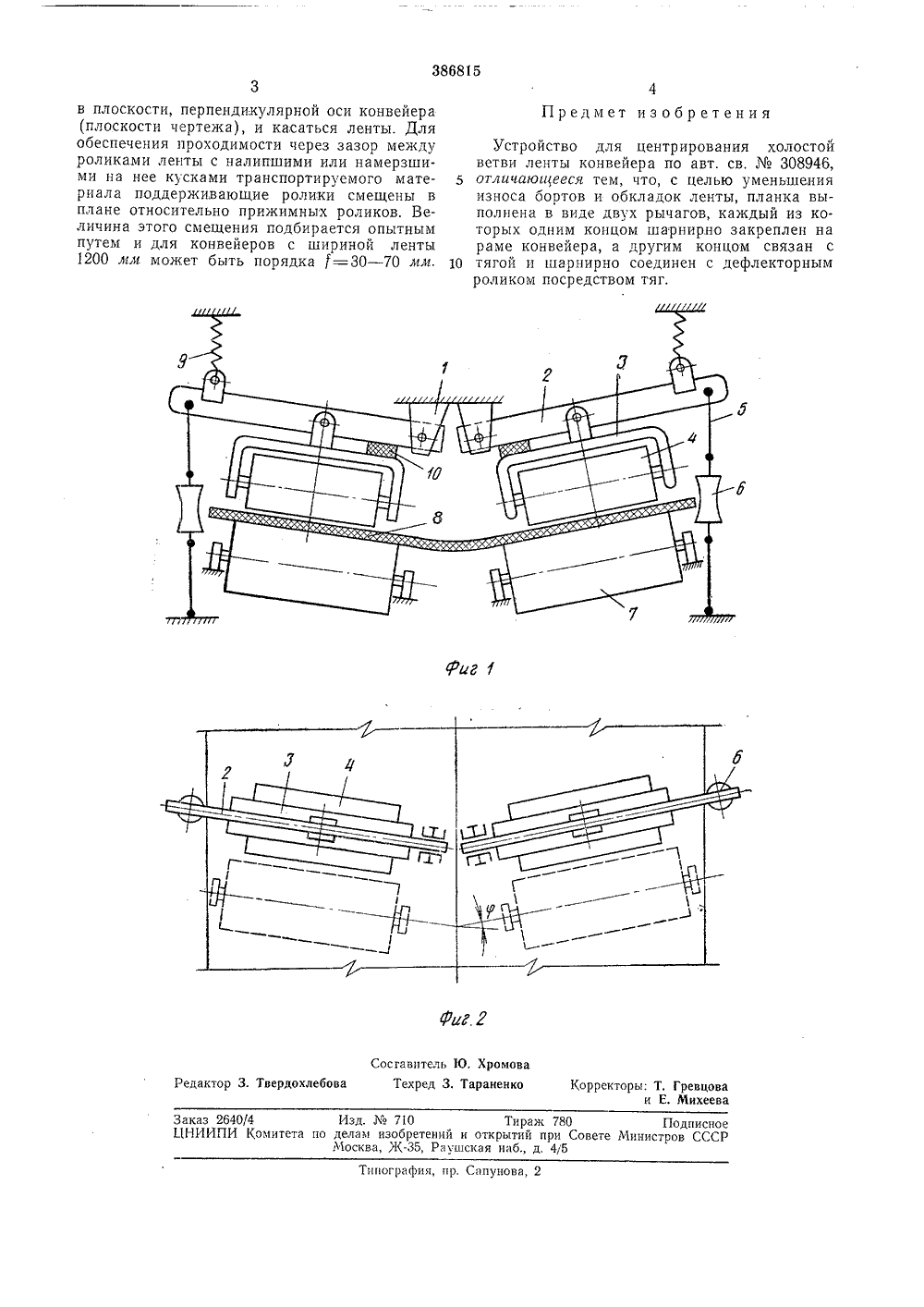

О П И С А Н И Е 38685ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик, В 65 д 3907 рисоединением заявкиПриоритет осударственныи комитетСовета Министров СССРпо делам изооретенийи открытий Опубликовано 21.Ч 1.1973. Бюллетень2Дата опубликования описания 27.1 Х.1973 1.867 Авторыизобретен;:рчц УВ1 . фа 1 ,д 1 т чйК явител Ь;, 1 ьдИОТЕ УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ ХОЛОСТОЙ ВЕТ ЛЕНТЫ КОНВЕЙЕРАИзобретение относится к конвейеростроению, а именно к устройствам для центрирования холостой ветви конвейерной ленты.Известное устройство по авт. св.308946 содержит прижимные ролики, которые размещены на планке, шарнирно смонтированной посредством тяг на раме конвейера и снабженной по концам дефлекторными роликами, отклоняющими планку при взаимодействии кромки ленты с одним из них в плоскости, перпендикулярной продольной оси конвейера.Целью изобретения является уменьшение износа бортов и обкладок транспортерной ленты.Для этого планка выполнена в виде двух рычагов, каждый из которых одним концом шарнирно закреплен на раме конвейера, а другим концом связан с тягой и шарнирно соединен с дефлекторным роликом посредством тяг.На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 - то же, вид сверху.На раме конвейера с помощью шарнира 1 укреплены рычаги 2, на которых шарнирно смонтированы опоры 8 с установленными в них прижимными роликами 4. Наружные концы рычагов 2 соединены с опорными элементами конвейера посредством тяг б, выполпенных, например, из шарнирных звеньев.В средней части тяг б укреплены дефлекторные ролики б, расположенные по обе стороны лежащей на поддерживающих роликах 7 5 ленты 8. Рычаги 2 соединены с пружинами 9.В зазоры между рычагами 2 и опорами 8 помещены упругие элементы 10, например резиновые буферы, высота которых подбирается из условия параллельности рычагов 2 и осей 10 прижимных роликов 4 в случае отсутствияконтакта последних с лентой 8.Прижимные ролики 4 и поддерживающиеролики 7 смещены в плане на величину 1 и повернуты на угол р (наружные опоры роли ков смещены по ходу ленты).При боковом смещении лента 8 действуетна один из дефлекторных роликов б, в результате чего происходит изгиб тяги 5 и прижатие ролика 4 к ленте 8. При этом одна 20 сторона ленты оказывается зажатой междусоответствующими роликами 4 и 7. В связи с тем, что указанные ролики повернуты в плане на угол тр, движущаяся между ними лента за счет сил трения упругого скольже ння отводится в первоначальное положение.Пружины 9 служат для удержания рычагов 2 и роликов 4 в верхнем положении в случае нормального хода ленты. При этом буферы 10 не позволяют роликам 4 перемещаться)КРчиккм наб д 4Москва,пр. Сапунова Тппогоа 3ик лярной оси конвейера в плоскости, перпендикуляртека, и касаться ленть,ы, Для обеспечения проходимости черезроа лентысками транспортируемми на нее кускаие роликир смещены в р иала поддеряивающльно п ижимных роли ков. Веплане относительно рличина этого смеще ения под ираетб ся опытнымной лентынвейе ов с ширипутем и для конв1200 мл может быть порядка нент ирования холостоиМ 308946ветви ленты конв "вейе а по авт. св.меньшениячто, с цельюотличающееся тем,планка вы 5и обкладок ленты,жвх рычагов,концом шарнирносраме конвейера, а другим10 тягои и шарнирно соединен с дроликом посредством тяг.
СмотретьЗаявка
1466640
МПК / Метки
МПК: B65G 39/071
Метки: всесгизнля, ймгетно-ихшесш
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-386815-vsesgiznlya-jjmgetno-ikhshessh-sh.html" target="_blank" rel="follow" title="База патентов СССР">Всесгизнля ймгетно-ихшесш ш</a>
Устройство для переворота ленты конвейера
Номер патента: 1161436
Опубликовано: 15.06.1985
Автор: Нохрин
МПК: B65G 15/64, B65G 39/071
Метки: конвейера, ленты, переворота
...переворачивания непрерывной регулировкой угла поворота роликоопоры и положения ленты.Указанная цель достигается тем, что в устройстве для переворота ленты конвейера, содержащем установленные на раме роликоопоры для верхней и нижней кромок свернутой ленты, роликоопоры для верхней и нижней кромок свернутой ленты установлены на раме посредством вертикальных осей и соединены попарно посредством двуплечих рычагов и тяг с возможностью синхронного поворота в противоположных направлениях относительно вертикальных- осей посредством дефлекторных роликов, закрепленных на роликоопорах с одной их стороны, при этом роликоопоры для верхней кромки свернутой ленты имеют кронштейны с поддерживающими верхнюю кромку ленты роликами.На фиг, 1 изображено...
Устройство для очистки ленты конвейера
Номер патента: 542700
Опубликовано: 15.01.1977
Авторы: Гончаров, Горев, Дмитриев, Енгалычев, Капустин, Мартинсон, Мочалов, Хечуев
МПК: B65G 45/00
...устройство не позволяет регулировать и поддерживать постоянный зазор между поверхностью ленты и направляющим кожухом, что приводит к снижению эффективности очистки и не предотвра.щает возможности повреждения ленты,Эффективность очистки можно повышать гпутем предварительного воздействия газовой струи, получаемой от горелки и направляемой ;на холостую ветвь со стороны намерзшего ма;териала, а затем ленту встряхивать механинеским устройством 121. Непосредственное твоздействие газовой струи на ленту приводит 1 к;повреждению последней.Известно также устройство для очистки конзейерной ленты, включающее источник нагрева 1 и направляющий кожух с отверстиями 3, Наличие отверстий в кожухе снижает эффективность очистки ленты от налипших...
Устройство для очистки ленты конвейера
Номер патента: 1221107
Опубликовано: 30.03.1986
Авторы: Бровко, Каварма, Козырев, Парховник
МПК: B65G 45/00
...начинает вращение эксцентриковый вал 1. Рычаги 2, взаимодействующие с валом 1 и пружинами 5, совершают возвратно-поворотные движения вокруг оси 6, вследствие чего ударники 4, шарнирно соединенные посредством тяг 3 с рычагами 2, наносят удары по ленте конвейера с частотой вращения вала 1 и амплитудой, регулируемой посредством изменения длины плеч рычагов 2 относительно оси 6. Особенностью воздействия на ленту в этом механизме является нанесение ударно-протяжиого действия. Это происходит вследствие поворота ударника 4 с тягой 3 40 относительно конца рычага 2. При подъемеВид А рычага 2 его конец с ударником 4 наносит удар по ленте в точке А (фиг. 3). В связи с тем, что лента движется непрерывно, в момент соприкосновения с ней ударник...
Устройство для предотвращения просыпеобразования под лентой конвейера
Номер патента: 1364572
Опубликовано: 07.01.1988
Автор: Тарасов
МПК: B65G 45/00
Метки: конвейера, лентой, предотвращения, просыпеобразования
...Диаметр П (м) фрикционных дисков 23 принят из условия обеспечения минимально допустимой по производительности Я (т/ч) скорости движения гибкой ленты Ч (м/с) при заданной скорости движения конвейерной ленты7, (м/с): где В -. ширина гибкой ленты, мЬ - максимальная высота слояпросыпи на гибкой ленте;- насыпная плотность просыпи,т/м5й - диаметр приводного блока(конструктивный), м.Устройство для предотвращения просыпеобразования под лентой конвейераработает следующим образом. 10При движении конвейерной ленты 2за счет взаимодействия с ней вращаются в противоположные стороны кольцевые скребковые рабочие ораны 3 и 4(очиститель может иметь и другую конструкцию), При их взаимодействии сконвейерной лентой 2 происходит ее4-кратная очистка от...
Устройство для очистки ленты конвейера
Номер патента: 545540
Опубликовано: 05.02.1977
МПК: B65G 45/00
...диски огпбаются нерабочей поверхностью холостой ветви ленты;конвейера на угол, обеспечивающий надежное сцепление дисков с поверхностью ленты. В центральной части на оси ролика шарнирно установлен высокочастотный вибратор 18, а рама конвейера подпружинена спиральной, пружиной 14 с винтом 15 и устройством 1 б, выполненным в виде гайки с запасованным в ,цее концом спиральной пружины.Устройство работает следующим образом.При движении ленты конвейера на последнюю воздействуют вибрации при значительных ускорениях колебаний в плоскости, перпендикулярной плоскости движения ленты. О Вибрации ленты возникают за счет наложениявысокочастотных колебаний ца низкочастотные колебания в режиме резонанса всей виорационцой системы. Высокочастотпые...
