Резец для электрогрлвировлльных автоматов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 382474
Автор: Конов
Текст

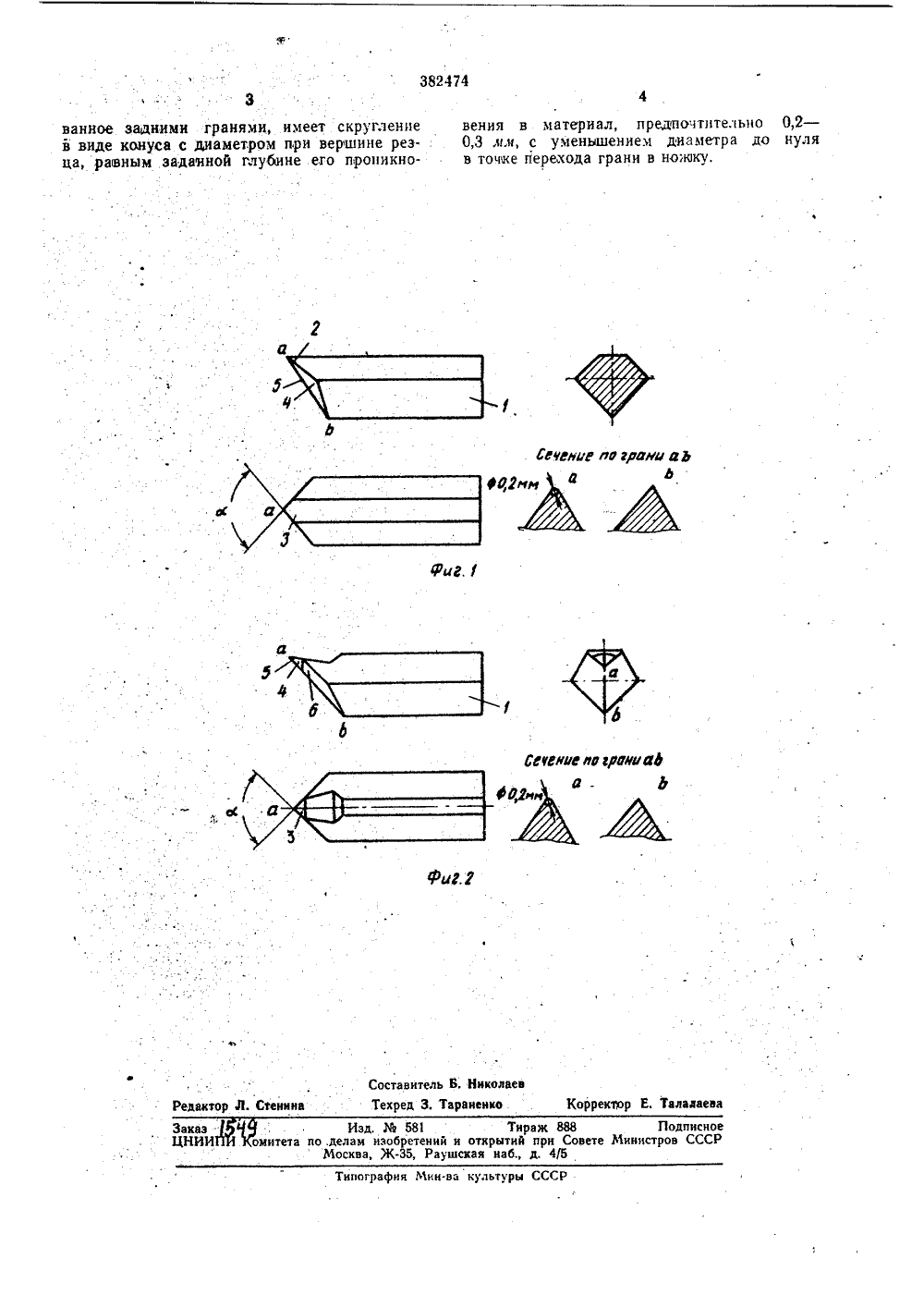

ееэтно ех 1 ц :ю- ф чс- б" ,", е"1ъ ОП ИСАИИЕ 382474ИЗОБРЕТЕН ИЯН АВТОРСКОМУ СВИДЕИЛЬСХВУ Союз Соеетскнк Социалистических РеспубликЗянцсимое от авт. свндете эьства Уев Заявлено 31.111,1970 (.эчое 142265628.12)с присоединением заявки М -Приоритет -М. Кл. В 23 Ь 27/02 Коэнитет по делам изобретений и открытий при Совете Мнннстрое СССРДата оп бликования описания 14.Л 11.1973 Авторизобретения М, Г. Дьяконов Комбинат Трехгорная мануфактура им. Ф. Э. ДзержинскогоЗаявитель РЕЗЕЦ ДЛЯ ЭЛ ЕКТРОГРАВИРОВЛЛ Ь 11 ЪХ АВТОМАТОВ Пред м ет изобретения Изобретение относится к резцам для электрогравировальных автоматов, для нанесения гравировки на печатных, валах в отделочном производстве текстильной промышленности.Известен, резец, состоящий из ножэки и рабочей части с трехгранным профилем, образованной передней и двумя задними гранями, ребро между которыми наэклонено к оси резца, напэример, на 45.Цель изобретения - повысить прочность ,резца.Это достигается тем, что,в предлагаемом резце ребро, образованное задними гранями, имеет скругление в виде конуса с диаметром эпри вершине резца, равным заданной глубине его проникновения в материал, предпочтительно 0,2 - 0,3 млт, с уменьшеииеом диаметра до.нуля в точэке перехода грани в ножку.На фиг. 1 изображен резец для гравирования печатных валов; на фиг. 2 - то же, с другим профилем голонки.Лреэдлагаемый резец состоит из ножтси 1и рабочей части 2 трехгранногопрофиля, образованного передней 3 и двумя задними 4 гранями, Ребро б между этими гранями наклонено к оси резца, напоример на 45, ц имеет .скрепление в виде конуса с диаметром при веэрюине резца, равным заданной глубине проникновения в материал печатного вала.Глбина проникновения определяется видом точек лццературы и скоростью силового резания - для медных печатных валов предпочтительно 0,2 - 0,3,тки, что также относится и.к диаметру скруглеция при верпп 1 це. Диа 5 метр скруглсцця плавно уменьшается до нуля в точке перехода грави в ножесу.Угол и црц верщшце а. гается, как и в других резцах, 100 - 112,Предлагаемый резец работает следующим10 образом,Резец закрепляют в резцедержателе машины и после задацотя программы включаютустановку силового резания. Резец совершаетвозвратно-поступательное движение, вцед 5 ряясь в материал печатного вала.Прн внедреццц резца в материал вала образуется ромбовидная канавка глубиной до0,3 ттм. Один резец позволяет выполнениеполностью линеатуры на печатном валу.20 Резец для электрогравировальных автома тов, состоящий из ножки и рабочей частис тэрехгранцым профилем, об 1 эазоваццой ш реэдцей и двумя.задними гранями, ребро атеж ду которыми цаклоцено .к оси резца напри мер на 45, оглачатои 1 ийся тем, что, с нельнэ 30 повышепня стойкости резца, ребро, образц382474 вения в материал, предпочтительно 0,2 - 0,3,я,н, с уменьшением диаметра до нуля в точке перехода грани в но;юку,6 ецюние тграни иъЬ ыа нине в граню оставитель Б, Никол ехред 3, Тараненкф дактор Л, Стенин Иэд,58 Тираж 888 .делам изобретений и открытий при Сов Москва, Ж, Раушская иаб., д. 4/5 Закаэ ЦНИ мите Типография Мин.ва культуры СССР ванное задними гранями, имеет скругление в виде конуса с диаметром при вершине рез. ца, равным заданной глубине ехо пропикнотор Е. Талалаеаа Подписное Министров СССР
СмотретьЗаявка
1422656
М. Г. конов Комбинат Трехгорна мануфа мура Ф. Э. Дзержинского
МПК / Метки
МПК: B23B 27/02
Метки: автоматов, резец, электрогрлвировлльных
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-382474-rezec-dlya-ehlektrogrlvirovllnykh-avtomatov.html" target="_blank" rel="follow" title="База патентов СССР">Резец для электрогрлвировлльных автоматов</a>
