Датчик уровня
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 378724
Авторы: Алексеенков, Петров
Текст

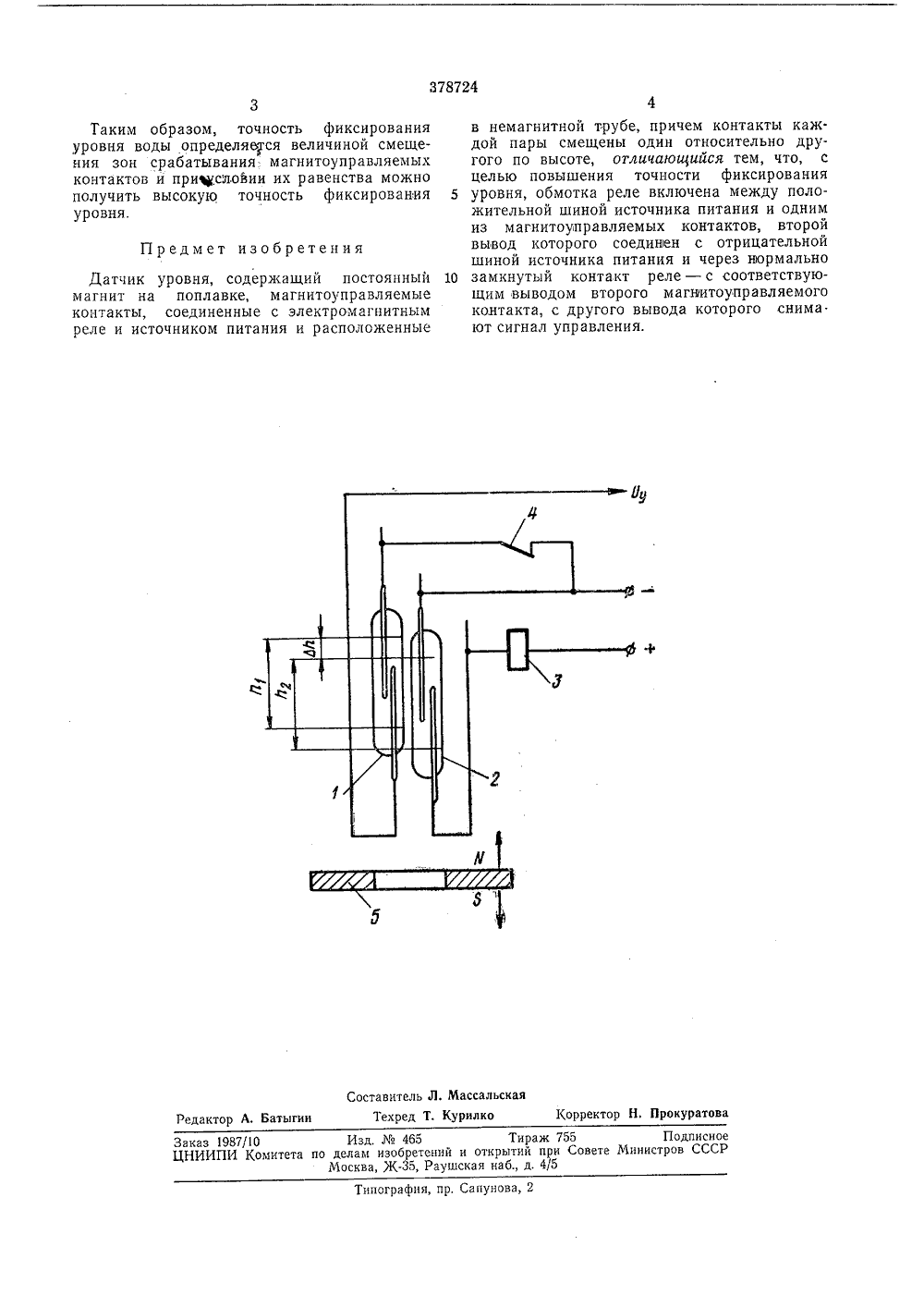

378724 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикависим от авт. свидетельства5 Л 1.1971 ( 1621055/18-10нением заявкил. Ст ОН 23,12 явле с присое иоритет Комитет по целанобретений и открытий ДК 681.128,3(088.8 Опубликовано 18,Ч.1973. Бюллетень1 Дата опубликования описания 23.ЧП.1973 и Совете Министре СССР. Алексеенков и А, Н. Петров аявитель ТЧИК УРОВНЯ роению я жид- оросионтакты 1 и 2, и Ьа смещены величину Ьй; мально замкну- магнит 5, расИзобретение относится к приборост и предназначено для контроля уровн кости, например в водных каналах тельных систем.Известное устройство, содержащее постоянный магнит на поплавке, магнитоуправляемые контакты, соединенные с электромагнитным реле и источником питания и расположенные попарно в немагнитной трубе таким образом, что контакты каждой пары смещены один относительно друтого по высоте, не обладает достаточной точностью фиксирования уровня, поскольку она определяется величиной зоны срабатывания магнитоуправляемых контактов.В предлагаемом устройстве повышение точности фиксирования у ровня достигается тем, что в нем обмотка реле включена между положительной шиной источника питания и одним из магнитоуправляемых контактов, второй вывод которого соединен с отрицательной шиной источника питания и через нормально замкнутый контакт реле - с соответствующим выводом второго магнитоуправляемого контакта, с другого вывода которого снимают сигнал управления,На чертеже представлена схема предлагаемого устройства.Устройство содержит расположенные попарно в немагнитной трубе магнитоуправляемые нормально разомкнутые кзоны срабатывания которых й,относительно друг друга наэлектромагнитное реле 3 с нор5 тым контактом 4; постоянныйположенный на поплавке.Устройство работает следующим образом.По мере измерения уровня жидкости передвигается и поплавок с магнитом 5, В завиО симости от направления движения, по мереприближения магнита 5 к парам магнитоуправляемых контактов 1 и 2, магнитное полемагнита 5 замыкает последовательно их контакты. При движении магнита снизу вверх5 первым срабатывает магнитоуправляемыйконтакт 2, включая вспомогательное реле 3,нормально замкнутый контакт которого разрывает цепь подачи напряжения управления т.1 у.О При дальнейшем движении магнита вверхсрабатывает магнитоуправляемый контакт 1,но напряжение управления С/,. поступает навыход только после отключения магнитоуправляемого контакта 2 и реле 3. При дви 5 жении магнита сверху вниз первым срабатывает магнитоуправляемый контакт 1, на выход подается напряжение управления Ь нопри последующем срабатывании магнитоуправляемого контакта 2 и реле 3 напряжеО ние управления У отключается,378724 Предмет изобретения Составитель Л. МассальскаяРедактор А. Батыгии Текред Т, Курилко Корректор Н. Прокуратова Заказ 1987/10 Изд.465 Тираж 755 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр, Сапунова, 2 3Таким образом, точность фиксирования уровня воды определяьтся величиной смещения зон срабатывания магнитоуправляемых контактов и при 1/словии их равенства можно получить высокую точность фиксирования уровня. Датчик уровня, содержащий постоянныи магнит на поплавке, магнитоуправляемые контакты, соединенные с электромагнитным реле и источником питания и расположенные в немагнитной трубе, причем контакты каждой пары смещены один относительно другого по высоте, отличающийся тем, что, с целью повышения точности фиксирования 5 уровня, обмотка реле включена между положительной шиной источника питания и одним из магнитоуправляемых контактов, второй вывод которого соединен с отрицательной шиной источника питания и через нюрмально 10 замкнутый контакт реле - с соответствующим выводом второго магнитоуправляемого контакта, с другого вывода которого снима.ют сигнал управления.
СмотретьЗаявка
1621055
Л. А. Алексеенков, А. Н. Петров
МПК / Метки
МПК: G01F 23/62
Опубликовано: 01.01.1973
