Многоустойчивый триггерx.

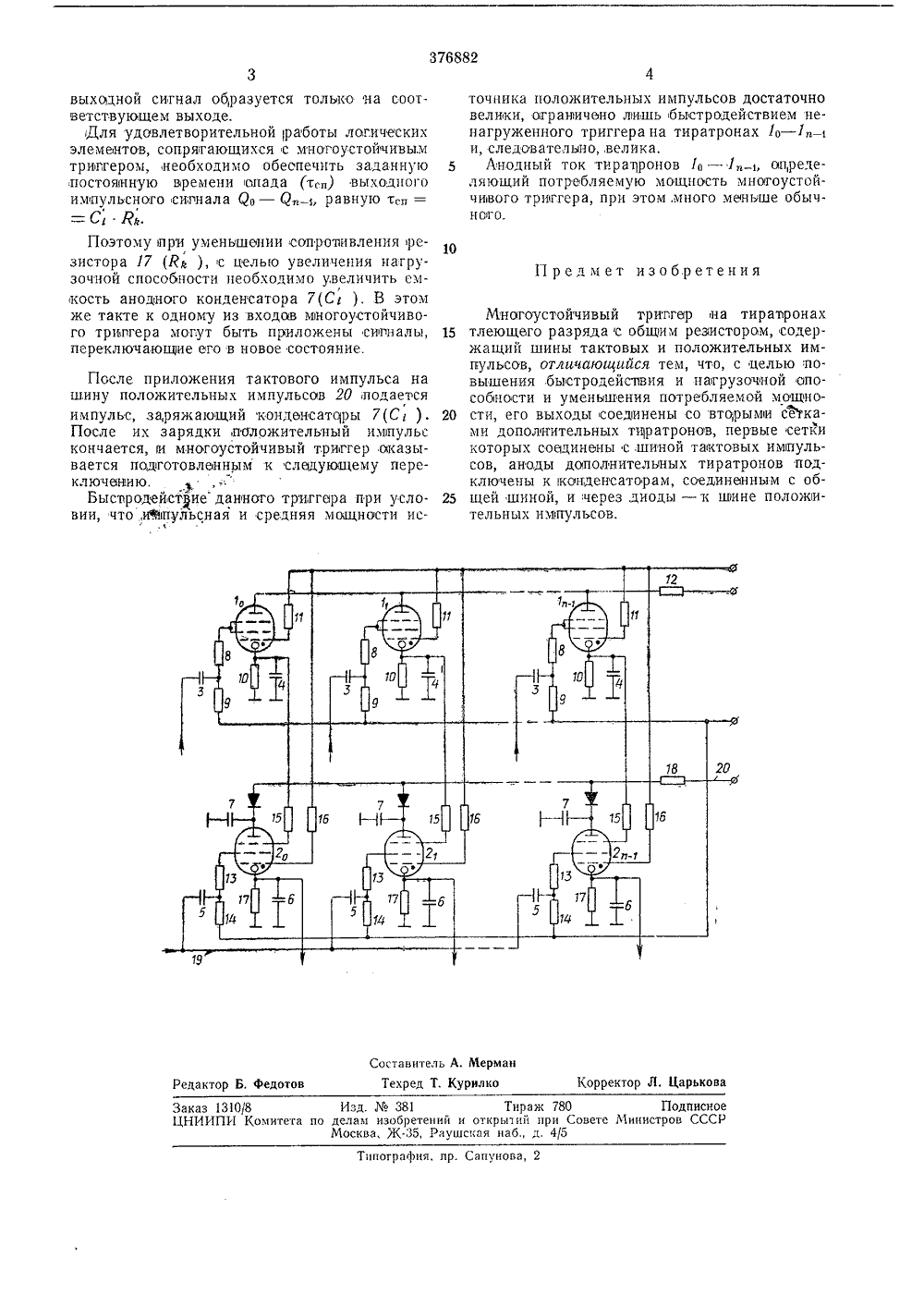

Союз Советских Социалистических Республикависимое от авт. свидетельствааявлено 02.Ч 11.1971 ( 1678305/26-9 Кл. Н О 31 с 35 Комитет по делам иссд;детский и открытии при Совете К 1 ипистровК 681.327.67(0 юллетень17 та опубликования снпи ция 16.Ч.1 Авторы зобретения. А, Богорад и М. И, Гельштейн Московский завод электровакуумных приб Заявцтел. Я ф ф МНОГОУСТОЙЧИ ТРИ ГГЕ Триггер с 1 о - 1 п - 1 2 ю сторы 8 - 18, ну положител Тиратроны 1 с - 1 т с конденсаторами 8, 4ирезисторами 8 - 12 образуют тритгер с общим резистором. Выходные напрякения с катодов тиратронов 1 о - 1 т прикладываются ко0 вторым управляющим сеткам тиратроцов2 о - 2 ь Первые управляющие сетки тирапронов 2 о - 2 п - т объединены и к ним прикладываются тактовые иввпульсы. На аноды тнрапронов 2 о - 2 1 подаются положнтельныс нм 5 пульсы, длительность которых несколько меньше втериода тактовых импульсов,Если,проводит тиратрон 1 о, это соответспвует нулевому состоянию многоустойчивого триггера. Тогда очередной тактовый импульс вклю 0 чает тиратрон 2,. При этом конденсатор 7 разряжается через тиратрон 2 о,и резистор 17, накотором и образуется выходной импульсныйсигнал Яс, соответствующий нулевому состоянию. В связи с тем, что тиратроны тлеющего5 разряда допускают большне импульсные тосябез измепения срока службы, резисторы 17могут быть небольшими (сотни ом), что иобеспечивает низкое выходное стхпротивлениемногоустойчивого триггера. Если триггер на 0 ходился в состоянии, отличном от нулевого,На чертеже приведена прицципиальная схема устройства. 3с присоединением заявкПриоритетОпубликовано 05 1 Ч.1973 Изобретение относится ос логическим схемам, Тригге 1 р может быть использован в устройствах автоматики, телемеханики и вычислительной техники для обработки дискретной информации.Известны многоустойчивые триггеры на тиратронах тлеющего разряда с общим резистором, содержащие шины тактовых и полокительных импульсов.Недостаток известных триггеров состоит в том, что улучшение одного из основных их параметров (отагрузочпой способности, быстродействия, поттребляемой мощности) возможно лишь за счет ухудшесция другого, При этом их быстродействие значительно меньше предельно допустимого.Цель изобретения - повышение быстродействия и нагрузочцой способности устройства, а также уменьшеотие потребляемой им мощности. Достигается это тем, что выходы предлагаемого триггера соединены со вторыми сетками,дстполотительных тир атронов, первые сетки которых соединены с шиной тактовых импульсов. Аиоды дополнительных тиратронов подключены к конденсаторам, соединенным с общей шиной, и через диоды - к шине положительных импульсов. держит тиратроны типа ТХ 2 ь конденсаторы 8 - 7, ре ину тактовых импульсов 19, ш ных импульсов 20.376882 10 П р ед м ет изобретения Составитель А. Мерман Техред Т. Курилко Корректор Л. Царькова Редактор Б. федотов Заказ 1310/8 Изд. Мо 381 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открьпий при Совете Министров СССРМосква, Ж.35, Раушскан наб., д. 4/5 Типография, пр. Сапунова, 2 выходной сигнал образуется только на соответствующем выходе.Для удовлетворительной работы логическихэлементов, сопрягающихся с многоустойчивымтрипгером, необходимо обеспечить заданную:постояиную времени опада (топ) выходногоимпульсного сигнала Яа - Яп ь равную тс, ==С К,Поэтому при уменьшении сопро пивления реРзистора 17 (Р ), с целью увеличения нагрузочной способности необходимо увеличить емкость анодного конденсатора 7(Сс ). В этомже такте к одному из входов многоустойчивого трипгера могут быть приложены сигналы,переключающие его в новое состояние. После приложения тактового импульса на шину положительных импульсов 20 подается импульс, заряжающий конденсато 1 ры 7(С ). После их зарядки, положительный импульс кончается, м многоустойчивый триггер оказывается подготовленным к следующему переключению,Бысччродейстие данного триггера при условии, что,иФппульсная и средняя мощности источника положительных импульсов достаточно велики, огравичено лишь быстродействием не- нагруженного триггера на тиратронах 1 е - 1 п - г и, следовательновелика.5 Лнодный ток тиРат 1 Ронов 1 о - 1 п ь опРеделяющий потребляемую мощность многоустойчивого триггера, при этом, много меньше обычного. Многоустойчивый тритгер на тираччронах 15 тлеющего разряда с общим резистором, содержащий шины тактовых и положительных импульсов, отличающийся тем, что, с целью повышения быстродейспвия и нагрузочной опособности и уменьшения потребляемой мощяо сти, его выходы соединены со вторыми сеЪками дополнительных ти 1 ратронов, первые сетки которых соединены с,шиной тактовых импульсов, аноды дополнительных тиратронов подключены к конденсаторам, соединенным с об щей шиной, и через, диоды - к шине положительных импульсов.
