Номер патента: 376667
Авторы: Клюев, Кночйр, Костров, Курозаев, Щербаковратейтно
Текст

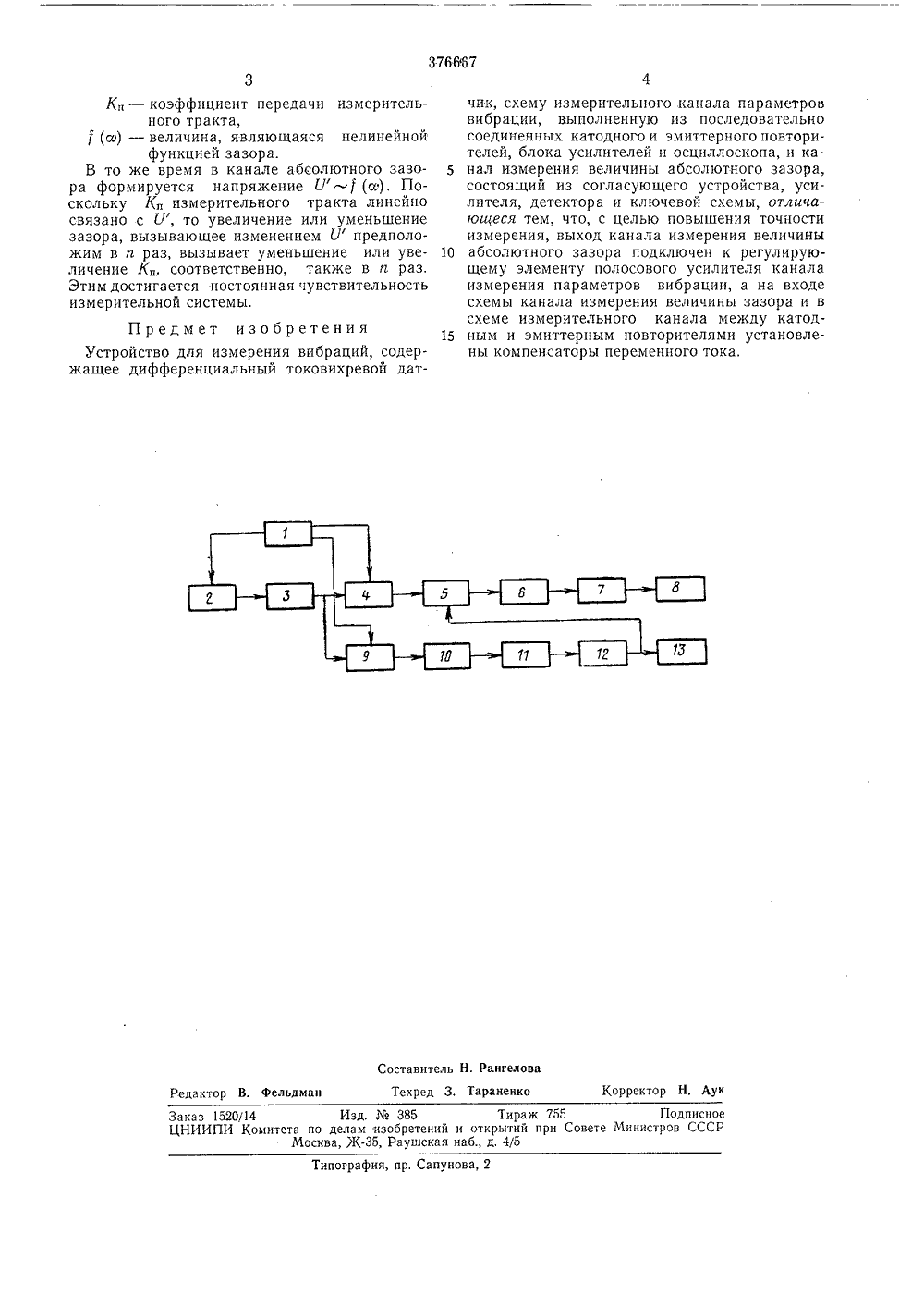

376667 ОП ИСАН И Е ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикявлено 19,т.1971 (Мв 1648572/18 с присоединением заявки МеПриоритет Комитет по дел изобретении и открытии при Совете Министров СССРОпубликован Дата опубли УДК 620.178,53Авторыизобретения озаев, Д. С, Костров, В. А. М. Щербаков ев, В. ВИБРАЦИ УСТРОЙСТВО ДЛЯ ЕРЕ кциональна=Л 1, К,ю содержит ком, усилитель 10,30 гд змах вибра Изобретение относится к средствам контроля вибрационных перегрузок при испытаниях и эксплуатации изделий.Известные бесконтактные измерители вибрации содержат датчик, согласующее устройство, измерительный канал, канал абсолютного зазора и осциллоскоп.Предлагаемое устройство позволяет повысить точность измерений вибропроцессов за счет того, что выход канала абсолютного зазора подключен к регулирующему элементу полосового усилителя канала измерения вибраций, и в схемах измерительного канала и канала зазора установлены компенсаторы переменного тока,На чертеже представлена фуня схема устройства.Генератор синусоидальных колебаний 1 запитывает дифференциальный токовихр евой датчик 2, сигнал с которго через согласующее устройство 3 поступает в электронную схему, содержащую канал измерения вибропроцессов и канал абсолютного зазора.Измерительный канал состоит из компенсаторов переменного тока 4, полосового усилителя с регулируемым коэффициентом усиления 5, детектора б, фильтра низких частот 7, осциллоскопа 8,Канал абсолютного зазорапенсаторы переменного тока 9 детектор 11, фильтр низких частот 12, стрелочный прибор 13.Устройство работает следующим образом.Амплитудно-модулированные колебания вы сокой частоты поступают на компенсаторы измерительного канала и нормируются по коэффициенту модуляции для определенныхдиапазонов вибросмещений. Далее сигнал поступает на усилитель высокой частоты с поло- О сой пропускания из условия максимальнойчастоты вибраций. После детектирования сигнал поступает на фильтр низких частот и электронно-,пучевой осиллоскоп, на экране которого наблюдается процесс вибрации. Электрон но-лучевой осциллоскоп имеет калибровку поамплитуде. В канале абсолютного зазора компенсаторы переменного тока служат для нормирования технологического разбаланса датчиков. Компенсация начального разбаланса О производится на воздухе. Далее сигнал поступает на усилитель, После усиления сигнал детектируется и подается через фильтр низких частот на усилитель измерительного канала и стрелочный прибор,5 Выходное напряжение в измерительном канале при малых размахах вибраций равноКорректор Н, Аук Редактор В. Фельдман Заказ 1520/14 Изд. Уе 385 Тираж 755 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5 Типография, пр, Сапунова, 2 К, - коэффициент передачи измерительного тракта,1 (а) - величина, являющаяся нелинейнойфункцией зазора.В то же время в канале абсолютного зазора формируется напряжение У- (а). Поскольку К измерительного тракта линейно связано с У, то увеличение или уменьшение зазора, вызывающее изменением Г предположим в п раз, вызывает уменьшение или увеличение Ксоответственно, также в и раз, Этим достигается постоянная чувствительность измерительной системы,Предмет изобретенияУстройство для измерения вибраций, содержащее дифференциальный токовихревой датчик, схему измерительного канала параметрои вибрации, выполненную из последовательно соединенных катодного и эмиттерного повторителей, блока усилителей и осциллоскопа, и канал измерения величины абсолютного зазора, состоящий из согласующего устройства, усилителя, детектора и ключевой схемы, отличаюи 1 еся тем, что, с целью повышения точности измерения, выход канала измерения величины 10 абсолютного зазора подключен к регулирующему элементу полосового усилителя канала измерения параметров вибрации, а на входе схемы канала измерения величины зазора и в схеме измерительного канала между катод ным и эмиттерным повторителями установлены компенсаторы переменного тока.
СмотретьЗаявка
1648572
В. В. Клюев, В. П. Курозаев, Д. С. Костров, В. А. кНочЙР ООЮЗНАЯ, Е. М. ЩербаковрАТЕЙТНО ЕХШ
МПК / Метки
МПК: G01B 7/14, G01H 11/06
Метки: библиотр-ка
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-376667-bibliotr-ka.html" target="_blank" rel="follow" title="База патентов СССР">Библиотр-ка</a>
Радиометрический измерительный канал (его варианты)
Номер патента: 1009216
Опубликовано: 30.12.1983
Авторы: Корнеичев, Мешков, Прохоров
МПК: G01T 1/16
Метки: варианты, его, измерительный, канал, радиометрический
...а "о (кривая 11); кривая 12 - собственныешумы измерительного канала.Радиометрический измерительныйканал по варианту 1 работает с любымтипом детектора.Техническое решение по варианту 2 охватывает только радиометрические измерительные каналы с детекторами, имеющими наклонные рабочие характеристики и допускающие незначительное смещение рабочей характеристики, но при этом выполнение этих каналов проще по сравнению с вариантом 1,Радиометрический измерительный канал (вариант 1) состоит иэ детектора 1, например импульсной иониэационной камеры, который через коаксиальную линию 2 связи подключен к входу усилителя-формирователя 3, выход которого через линию 4 задержки подключен к сигнальному входу схемы 5 пропускания, вход управлениякоторой...
Устройство для компенсации погрешности измерения и диагностического контроля измерительного канала
Номер патента: 1070514
Опубликовано: 30.01.1984
Авторы: Киселев, Милькин, Письменный
МПК: G05B 23/02
Метки: диагностического, измерительного, канала, компенсации, погрешности
...приметзначение (кх+ьх) + (ка+Ьа), гдекоэффициент преобразования,С выхода измерительного канала 4сигнал (кх+Ьх) + (ка+Ьа) подаетсяна вход разделительных Фильтров 5и 6. Полоса пропускания фильтра 5определяется частотой образцовогосигнала д, фильтр 6 представляет широкополосный Фильтр, полоса пропускания,которого меньше частоты образцовогосигнала,С выхода фильтра 5 сигнал (Ма +да)подается на вход блока 13 вычислениясреднего значения, где происходит Изобретение относится к автоматике и контрольно-измерительной технике и может быть использовано длякомпенсации погрешности, вносимойизмерительными каналами, и диагностического контроля этих каналов. 5Известно устройство для диагностического контроля, содержащее автогенератор, являющийся...
Измерительный канал дискретного уровнемера
Номер патента: 1154538
Опубликовано: 07.05.1985
Автор: Рощин
МПК: G01F 23/24, G01F 23/26
Метки: дискретного, измерительный, канал, уровнемера
...третьим выходами измерительного канала.На фиг. 1 изображена структурная схемаканала; на фиг. 2 и 3 - варианты подклю.чения первичных преобразователей,.В измерительный канал входят иромежу.точный преобразователь 1 с нелинейнымчетырехполюсником 2, разделительный конденсатор 3, резистор 4, двухпроводная линия 5 связи (цапример, кабельные жилы),в формирователе сигналов второй разделительный коцлецсатор 6 связан с генератором7, цагрузочцый резистор 8, фильтр 9 нижнихчастот, компаратор 10, ицверторы 11 и 12,цепи 13-15 выходных сигналов канала, Сое.дицители 16 и 17 служат для полключецияпервичных преобразователей (электродов 18и 19),Измерительный канал работает следующимобразом.Генератор 7 прямоугольных или сицусоидальных колебаний через...
Измерительный канал системы внутриреакторного контроля
Номер патента: 1328848
Опубликовано: 07.08.1987
Авторы: Аликин, Конин, Кужиль, Мильто, Митин, Нейштадт, Семченков, Фирсов
МПК: G21C 17/00
Метки: внутриреакторного, измерительный, канал, системы
...турбинки выделяется на фоне сигналов ТЭП путем сравнения сигналов ТЭП 24 (без навивки кабеля) и 25 (с навивкой кабеля), Горячие спаи ТЭП 24 и 25, размещенные в потоке теплоносите ля, позволяют определять локальную скорость движения теплоносителя корреляционным термошумовым методом.Определив переходный коэффициент от локальной скорости к расходу тепло носителя через кассету по турбинному расходомеру, можно непрерывно измерять расход теплоносителя через кассету в период после выхода из строя турбинного расходомера (имеющего срок службы значительно меньше, чем срок ,службы ТЭП). ДПЗ 13 - 16 с эмиттером из КЬ преобразуют потоки преимущественно эпитепловых нейтронов в электрический ток, который по индивидуальным кабелям 10 передается во...
Устройство для компенсации погрешности измерения и диагностического контроля измерительного канала
Номер патента: 1434408
Опубликовано: 30.10.1988
Авторы: Аношкин, Мороз, Ромашенко
МПК: G05B 23/02
Метки: диагностического, измерительного, канала, компенсации, погрешности
...сигнала, но ниже граничной частоты измерительного канала 4. С,-ммарный сигнал (х + а) поступает в измерительный канал 4, который вносит погрешность в передаваемую информацию, и на его выходе будет сигнал К а + д а) + К,х + с 1 х)9 где К, - номинальный коэффициент передачи канала; В а и дх - погрешности, вносимые измерительным каналом в передаваемый и образцовый сигналы соответственно. Далее сигнал поступает на входы первого б и второго 5 фильтров, Полоса пропускания Фильтра 5 определяется частотой образцового сигнала. Фильтр б - широкополосный, полоса пропускания которого меньше частоты образцового сигнала. С выхо. дов фильтров 5 и б медленно меняющиеся во времени сигналы К а + Ла и Кох + дх соответственно подаются на входы...
