Текст

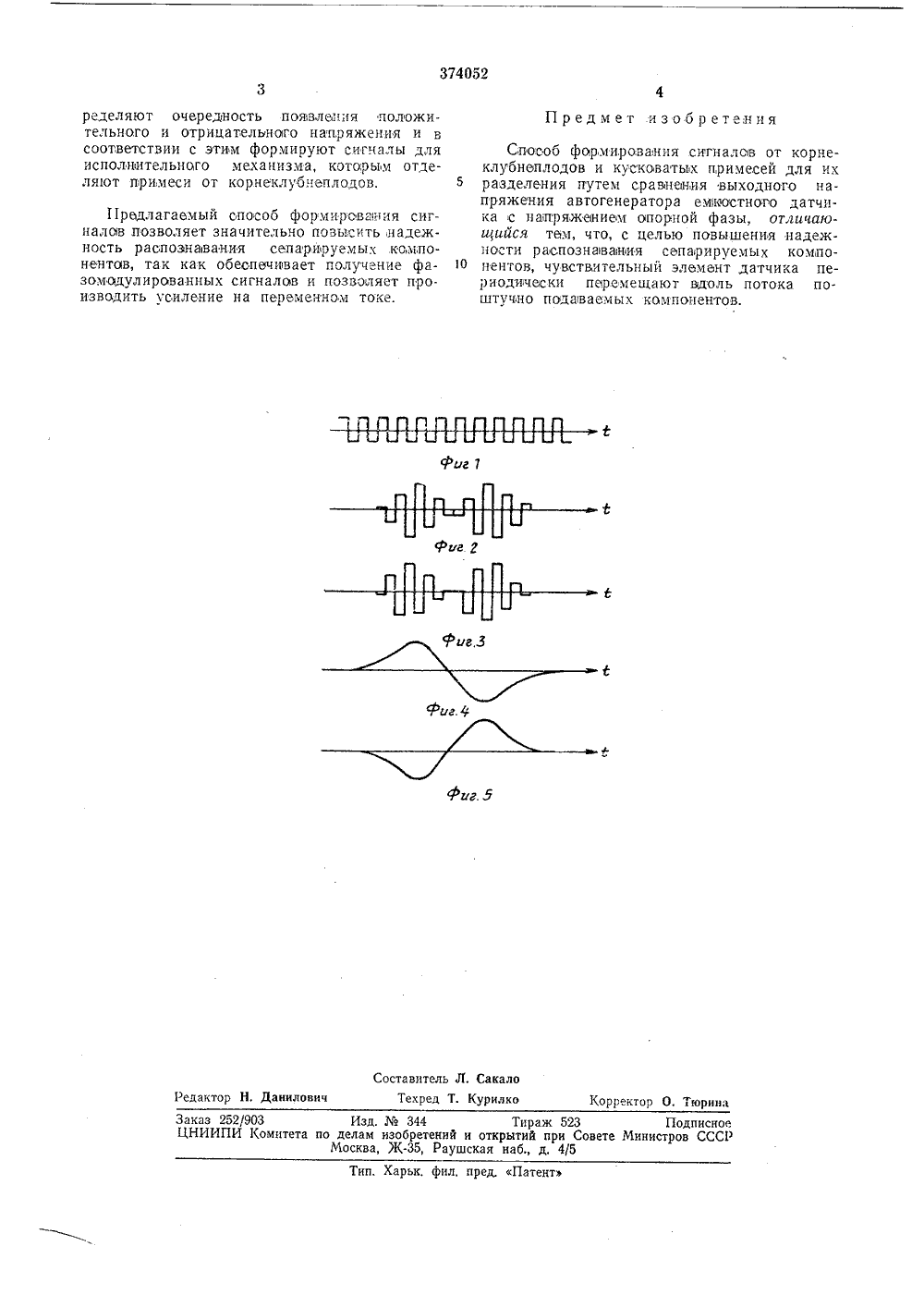

374052 Союз Советскихо иалистнческих Сц Республик ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУКомитет ло делам изобретений и открытий лри Совете Министров СССРПриорвтет -Опуоликовано 20,111,1973, БюллетеньУДК 631,362.4(088,8) ия ЗОХ,1973 Дата опубликования опи Авторыизобретения Н. В тный, В, К, Калаптуровский, Л, Г,и Ю, Н. Чернышов кало, В, П. Фе Заявитель СПОСОБ ФОРМИРОВАНИЯ СИГНАЛОВОРНЕКЛУБНЕПЛОДОВ И КУСКОВАТЫХ ПРИМЕСЕЙ Изобретение относится к сельскому хозяйству и предназначено для автоматизации отделения кусковатых примесей (комков почтовы и камней) от корнеклубнеплодов,Известен способ получения сигналов от комков почвы и ,корнеклубнеплодо 1 в, в котором используются различные эффекты поглощения энергии электромагнитных колебаний корнеклубнепладами, с одной стороны, и комками,почвы, с другой стороны, за счет разницы электрических свойств этих компонентов в электромагнитном поле. Однако при этом низка падежность распознавания сепарирующих компонентов, так как полезные сигналы от распознаваемых компонентов, получающиеся при,использовании этого способа, малы и имеют постоянную составляющую, Для их выделения необходимо использовать устройства, работающие на постоянном токе, которые обладают дрейфом.Цель изобретения - павышение надежности распознавания сепарируемых компонентов,Эту цель достигают тем, что чувствительный элвмент периодически перемещают вдоль потока поштучно подаваемых компонентов,На фиг, 1 изображена кривая напряженная опорной фазы; на фиг. 2 - кривая сипнала на выходе автогенератэрного устройства при прохождении через воспринимаюгций элемент корпеклубнеплода; на фиг. 3 - то же, при прохождении через воспринимающий элемент куска примеси; на фиг. 4 - иривая сигнала от корнеклубнеплода после сравнения 5 с напряжением опорной фазы; на фиг. 5 -красивая сигнала от куска примеси после сравнения с напряжением опорной фазы.Компоненты сепарируемой массы (корнеклубнеплоды и куски примеси) поштучно по дают,в зону чувствительного элемента. Автогенераторное устройство соединяют с чувствительным элементом и настраивают так, чтобы от корнеклубнеплодов,и кусков примесей получались сигналы различной полярности.15 Механически или электронно воздействуя начувствительный элемент, периодически перемещают его вдоль потока сепарируемых компонентов. При этом сигналы на выходе автогенераторного устройства от корнеклубнепло дов и примесей имеют вид, показанный нафиг. 2 и 3. Постоянная составляющая у таких сигналов отсутствуетпоэтому их усиление осуществляют па переменном токе оез искажения форумы. Выходные сигналы автогенера торного устройства после их усиления сравнивают с напряжением опорной фазы.Для дальневшей обработки сигналы подают на различающее устройство, где в промежуток времени, когда компоненты переме- ЗО щаются в зоне чувствительного элемента, оп374052 Предмет изобретения фиг. 5 Составитель Л. Сакало Техред Т. Курилко Редактор Н, Данилович Корректор О. Тюрина Заказ 252/903 Изд,344 Тираж 523 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Тип. Харьк, фил, пред, Патент ределяют очередность поярзлесчия положительного и отрицателыного напряжения и в соответствии с этим формируют сигналы для исполнительного механизма, которьвм отделяют примеси от корнеклубнеплодов. Предлагаемый способ формирования сигналов позволяет значительно позысить надежность распознавания сепарируемых компонентав, так как обеспечивает получение фазомодулированных сигналов и позволяет производить усиление на переменном токе. Способ фор,мирования сигналсв от корнеклубнеплодов и кусковатых примесей для их 5 разделения путем сравнения выходного напряжения автогенератора емиостного датчика с напряжением опорной фазы, отличаюи 4 ийся тем, что, с целью повышения надежности распознавания сепарируемых компо 0 нентов, чувствительный элемент датчика периодически перемещают вдоль потока поштучно подаваемых компонентов.
СмотретьЗаявка
1706463
Авторы изобретени Н. В. Клитный, В. К. Калаптуровский, Л. Г. Сакало, В. П. Фень, Ю. Н. Чернышев
МПК / Метки
МПК: A01D 33/08
Метки: сигналов, формирования
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-374052-s-sposob-formirovaniya-signalov.html" target="_blank" rel="follow" title="База патентов СССР">С способ формирования сигналов</a>
