Номер патента: 373801

Авторы: Верещак, Тиновските, Фель, Шулика

ZIP архив

Текст

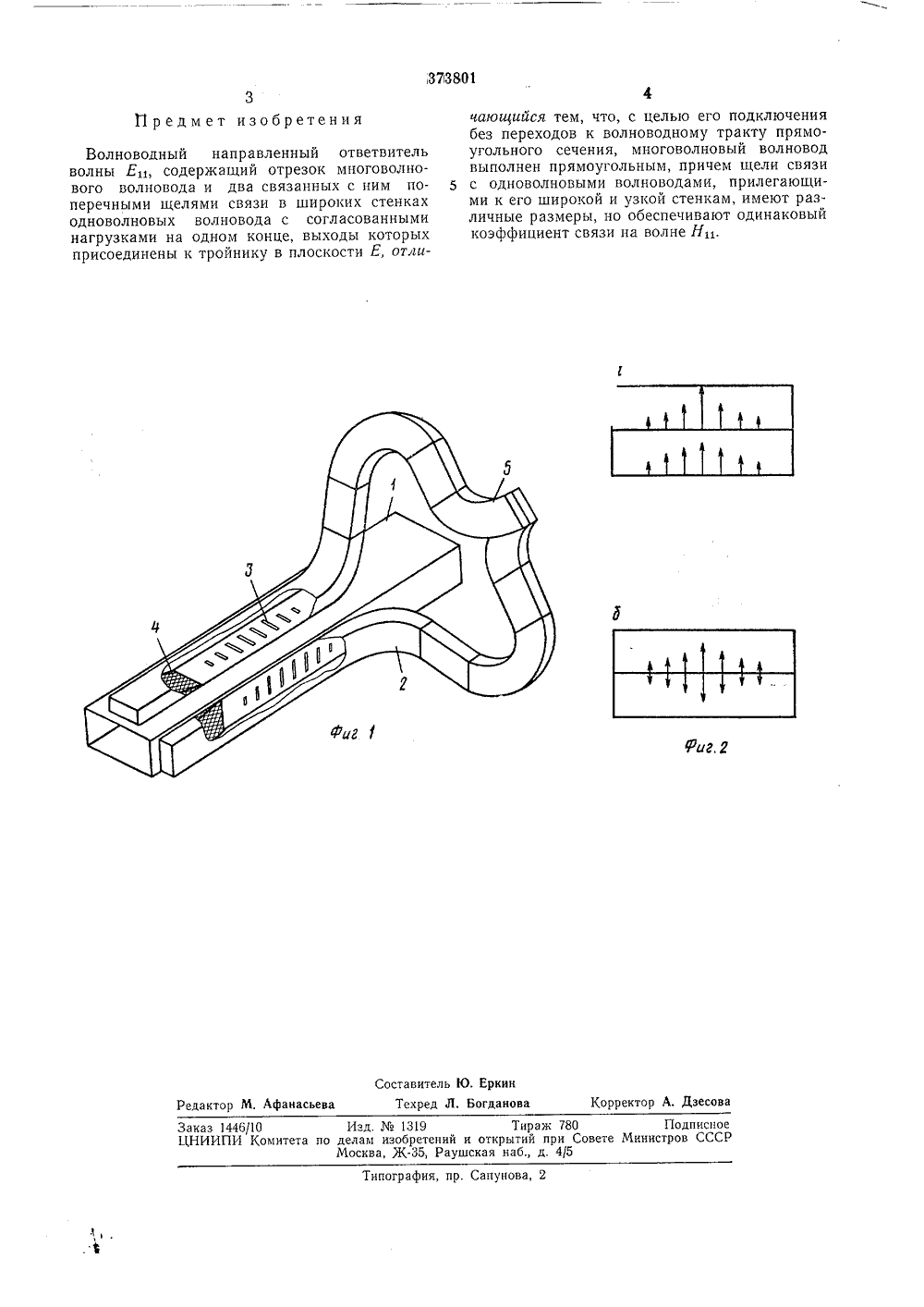

Свез Соеетсииз Социалистическиа РесоублинЗависимо свидетельстваот Заявлено 06.1 Ч.1971 ( 1649915/26-9)с .присоединением заявкиПриоритет М. Кл. Н 01 р 5/ Комитет со делам зобретений н открытий ори Совете Министров СССРОпублик ано 12,111,1973, Бюллетень14 ДК 621.372.832(0 Дата бликования описания 24 Л,1973 Авторыизобретени А. Верещак, Р овските, С. С, фел и С, Д. Шул аявитель ВОЛНОВОДНЫИ НАПРАВЛЕННЫИ ОТВЕТВИТЕЛЬ ВОЛНЫ Е 1,Изобретение относится к радиоти может быть использовано в техволновых волноводных устройств,нике СВЧ ке многоИзвестны волноводные направленные ответвители волны Е,1, содержащие отрезок много- волнового волновода и два связанных с ним поперечными щелями связи в широких стенках одноволновых волновода с согласованными нагрузками на одном конце, выходы которых присоединены к тройнику в плоскости Е.Однако такие ответвители не дают возможности подключения без переходов к волноводному тракту прямоугольного сечения.С целью его подключения без переходов к волноводному тракту прямоугольного сечения предлагаемый многоволновый волновод выполнен прямоугольным, причем щели связи с одноволновыми волноводами, прилегающими к его широкой и узкой стенкам, имеют различные размеры, но обеспечивают одинаковый коэффициент связи на волне Н,1.На фиг. 1 дана схема предлагаемого направленного ответвителя; на фиг. 2 - картины полей волн Н 1 О во вторичных волноводах на выходе сумматора при падающих волнах Е,1 и Н 1 а - для волны Егь б - для волны Нт.Основной многоволновый волновод 1 и параллельные вторичные волноводы 2, имеющие равную ширину, связаны неидентичными системами связи, состоящими из ряда поперечных прямоугольных щелей 3. Обратные плечи вторичных волноводов 2 нагружены на согла сованные нагрузки 4, а их выходы сводятсяна синфазный сумматор б, представляющий собой Е-разветвление прямоугольного волновода.Для обеспечения избирательности относи тельно волны Нт 1 выравниваются амплитудыволн, возбуждаемых во вторичных волноводах 2 волной Н(фиг. 2,б), приходящие в противофазе на синфазный сумматор 5, В связи с этим системы элементов связи (прямоуголь ные щели 3) со вторичными волноводами 2,расположенными на широкой и узкой стенках многоволнового волновода 1, делают неидентичными, обеспечивая равные переходные ослабления для волны Н, Этой цели можно 20 достигнуть путем смещения системы отверстийсвязи относительно осей первичного и вторичного волноводов; количеством элементов связи в системах или их размерами; различием в высотах вторичных волноводов; применени ем несимметричных синфазных сумматоров,Избирательность предлагаемого ответвптеляотносительно других несинфазных типов волн (Н 1 о, Нзю, Но 1) обеспечивается одновре менно с направленностью по рабочей волне.373801 иг оставитель Ю. Ерки Техред Л. Богдан Корректор А, Дзесо Редактор М асье аказ 1446/1 О Изд,1319 Тираж 780НИИПИ Комитета по делам изобретений и открытий при СовМосква, Ж-З 5, Раушская наб., д, 4/5 ПодписноеМинистров СССР Типография, пр. Сапунова,П р едм е т изобретения Волноводный направленный ответвитель волны Ет 1, содержащий отрезок многоволнового волновода и два связанных с ним поперечными щелями связи в широких стенках одноволновых волновода с согласованными нагрузками на одном конце, выходы которых присоединены к тройнику в плоскости Е, отличаюиийся тем, что, с целью его подключения без переходов к волноводному тракту прямоугольного сечения, многоволновый вол новод выполнен прямоугольным, причем щели связи с одноволновыми волноводами, прилегаю 1 цими к его широкой и узкой стенкам, имеют различные размеры, но обеспечивают одинаковый коэффициент связи на волне Н.

Смотреть

Заявка

1649915

Авторы изобретени витель

П. А. Верещак, Р. И. Тиновските, С. С. Фел, С. Д. Шулика

МПК / Метки

МПК: H01P 5/18

Метки: iiufir, всесоюзная, гг, гиз, лио-гкд, яf-ii

Опубликовано: 01.01.1973
