Уплотнитель электродных зазоров

Номер патента: 372747

Авторы: Всесоюзный, Использованию, Сточных

ZIP архив

Текст

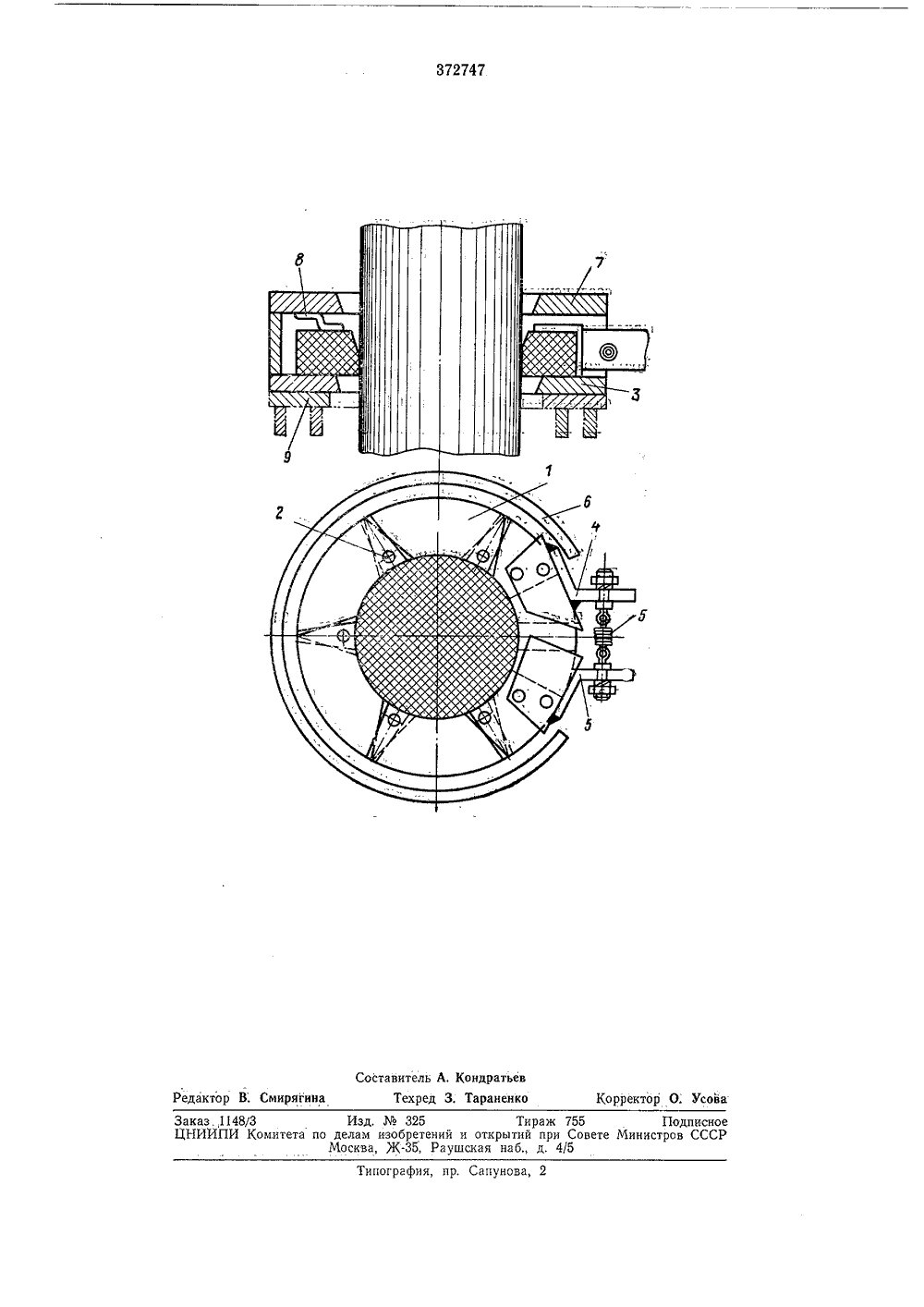

372747 Сова Советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 17.Ю 1,1970 ( 1461091/22-2)с присоединением заявкиПрноритетОпубликовано 01,111,1973. Бюллетень1Дата опубликования описания 26.17.1973 М, Кл, Н 05 Ь 7/12 ет по деламий и открытий веере 69.187.036(088,8 и Совете Министров СССРвторыобретен А. А. Савин, В. Н. Биневский, Т. А,Г, П. Пархоменко, В. М. Гор Всесоюзный иаучио-исследо вательскии по очистке технологических газов, сточ вторичных энергоресурсов предприятПодпалова, В.б и Е. М, Рысии проектныйных вод и испий черной мета Заявител нститутьзованиюлургии АЗОРОВ ЛОТНИТЕЛЬ ЭЛЕКТРОДН Крайни лических собой пр помещено между к пуса обес ца внутр стороны прижима электрода на суще номайзер Пр ет изобретения 1. Уплотнитель электродных зазоров, состоящий из плавающих колодок, соединенных шарнирно в виде кольца, отличающийся тем, что, с целью улучшения герметичности печи, предотвращения аспирационных выбросов и сокращения расхода электродов, он снабжен корпусом, в котором размещено уплотнительное кольцо, причем крайние колодки жестко закреплены на металлических кронштейнах, края которых соединены между собой пружиной.2. Уплотнитель по п. 1, отличающийся тем, что корпус снабжен крышкой с расположенными на внутренней ее поверхности йрижимными пружинами. аемыи Изобретение относится к электрометаллургии. Известен уплотнитель электродных зазоров, в котором уплотнительный пояс выполнен из колодок, соединенных шарнирно в виде кольца.Однако этот уплотнитель не имеет свободы перемещения, не обеспечивает полной герметичности и может вызвать поломку электрода,Для улучшения герметичности предлагае мый уплотнитель снабжен корпусом, в котором размещено уплотнительное кольцо, причем крайние колодки закреплены на металлических кронштейнах, концы которых соединены пружиной. Корпус снабжен крышкой 1 с прижимными пружинами, расположенными на внутренней поверхности крышки. На чертеже представлен предла уплотнитель в двух проекциях.Уплотнитель состоит из плавающих док 1, выполненных из огнеупорного риала (магнезито - хромит, шамот), ненных между собой подвижно шпиль и свободно расположенных на основ в виде уплотнительного кольца. Пос представляет собой довольно гибкую Скос, сделанный во внутреннем отв уплотнительного кольца, позволяет эл ду свободно соскользнуть в отверстие коло- мате- соедиами 2 нии 3 2 леднее ленту.ерстии ектро 3 е колодки расположены на метал- кронштейнах 4 и соединены между ужиной 5. Уплотнительное кольцов цилиндрический корпус О. Зазор ольцом и боковыми стенками корпечивает свободное движение коль- и корпуса. Крышка 7 с внутренней снабжена пружинами 8, которые ют кольцо к основанию при подъемеВся конструкция устанавливается ствующем водоохлаждаемом экое 9,Составитель А, КондратьевРедактор В, Смирягина Техред 3. Тараненко Корректор О. УсоваЗаказ, 1148/3 Изд, Уо 325 Тираж 755 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2

Смотреть

Заявка

1461091

Всесоюзный научно исследовательский проектный инстнтут очистке технологических газов, сточных вод, использованию вторичных энергоресурсов предпри тий черной металлургии

МПК / Метки

МПК: H05B 7/12

Метки: зазоров, уплотнитель, электродных

Опубликовано: 01.01.1973
