Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 372656
Текст

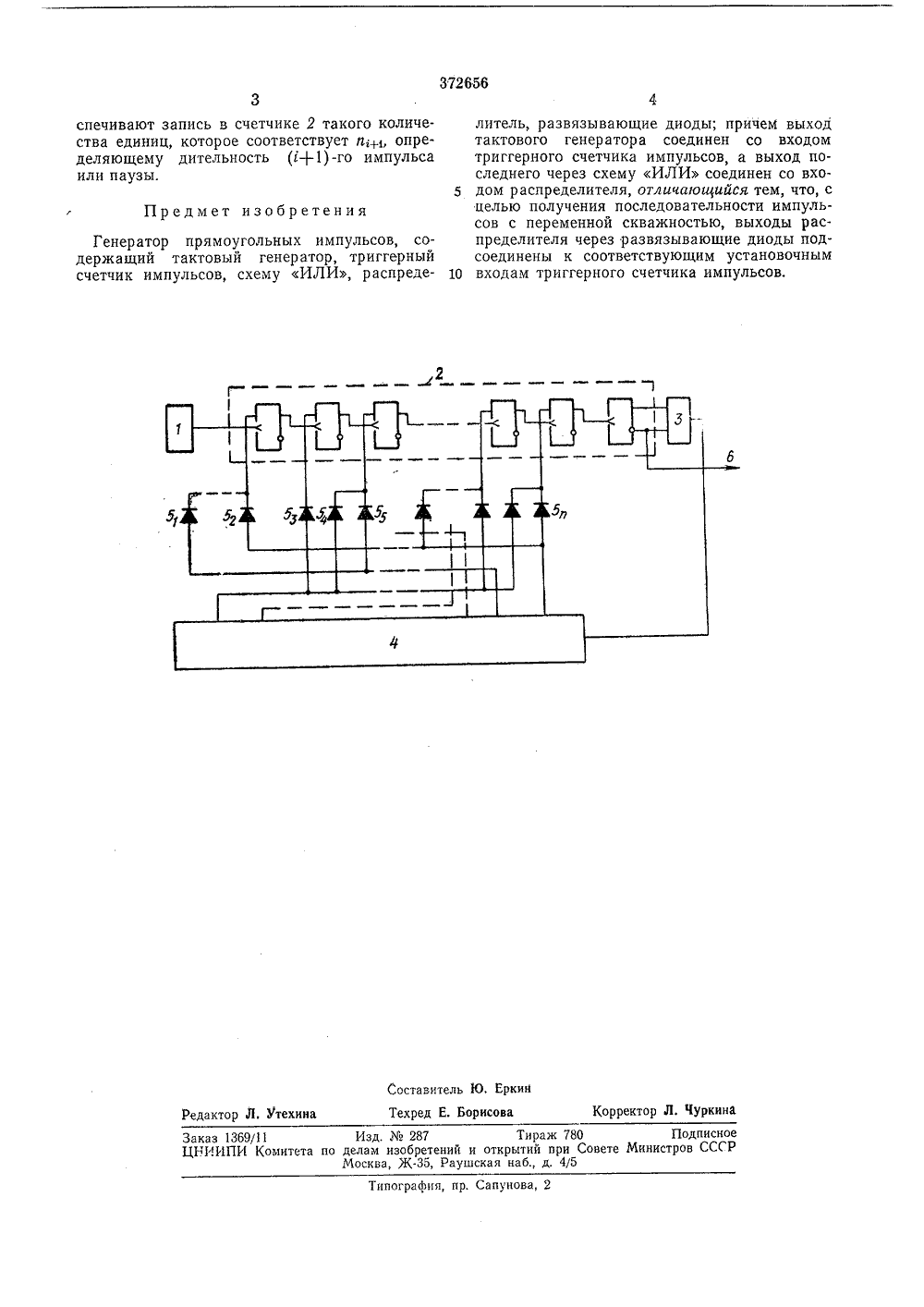

О П И С А Н И Е 372656ИЗОБРЕТЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваМ. Кл. Н 031 с 3 7 Заявлено ОЗ.Ч.1971 (Эй 1653751/26-9)с присоединением заявкииоритет омитет по дела зобретеиий и открытипри Совете МииистровСССР УДК 621,373.44 (088.8) ликовано 01.111,1973, Бюллетень13 Дата опубликования описания 22.Ч,1973 Авторыизобретения А. А, Чечин, В, А. Ермолаев, Р, Б. Мурадов, В, В. Хазиев,Л. Д. Клугмаи, К, В. Гладков и В, Г. ШепельЬСЕСО 1 Су 11 АЯ1 ф;13 -чб 3БИБЛИОТЕКА аявитель НЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ Изобретение относится к области электросвязи, телемеханики и автоматизированного контроля и может быть использовано в различных устройствах, где необходимо получение последовательности высокостабильных прямоугольных импульсов с переменной длительностью .пауз и импульсов.Известны генераторы прямоугольных импульсов, содержащие тактовый генератор, триггерный счетчик импульсов, схему ИЛИ, распределитель, развязывающие диоды, в которых выход тактового генератора соединен со входом триггерного счетчика импульсов, а выход последнего через схему ИЛИ соединен со входом распредителя.Однако такие генераторы не обеспечивают получения последовательности импульсов с переменной скважностью.Цель изобретения - получение последовательности импульсов с переменной скважностью.Для этого выходы распределителя через развязывающие диоды подсоединены к соответствующим установочным входам триггер- ного счетчика импульсов. 25На чертеже изображена функциональная схема предлагаемого генератора.Генератор содержит тактовый генератор 1 с периодом следования импульсов, равным т, (У+1)-разрядный счетчик 2, схему ИЛИ д, З 0 распределитель 4 и развязывающие диоды б 1 - :б, подсоединенные к единичным входам младших триггеров счетчика 2, В качестве выхода б генератора использован один из выходов триггера старшего разряда счетчика 2.В начальный момент времени в Л первых разрядов счетчика вводится число и определяющее длительность первого импульса, (цепь предварительной установки счетчика на схеме не показана), Число и;, обуславливающее длительность Тт -го импульса или паузы, определяется по формулеТ;и,=Л -- .Все эти числа и; зафиксированы определен. ными распайками диодных развязок, соответствующих каждому шагу распределителя 4, На,км шаге распределитея 4 в момент опрокидывания триггера старшего разряда счетчика 2 все Л младших триггеров приходят в исходное состояние и готовы к приему следующего числа и;+ь Импульс с одного из плеч триггера старшего разряда счетчика 2, поступая на вход распределителя 4 через схему ИЛИ 3, переводит его в следующее положение на (т+1)-й шаг. В этом положении распределителя 4 зафиксированы такие связи его через диодные развязки 5, - 5 с единичными входами триггеров счетчика 2, которые обе372656 Предмет изобретения Составитель Ю, ЕркинТехред Е. Борисова Редактор Л, Утехина Корректор Л, Чуркина Заказ 1369/11 Изд.287 Тираж 780 Подписное ЦН 1 ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Тип ог ра фи я, п р. Сапунова, 2 спечивают запись в счетчике 2 такого количества единиц, которое соответствует п;+ определяющему дительность (с+1) -го импульса или паузы,Генератор прямоугольных импульсов, содержащий тактовый генератор, триггерный счетчик импульсов, схему ИЛИ, распределитель, развязывающие диоды; причем выход тактового генератора соединен со входом триггерного счетчика импульсов, а выход последнего через схему ИЛИ соединен со вхо дом распределителя, отличающийся тем, что, сцелью получения последовательности импульсов с переменной скважностью, выходы распределителя через развязывающие диоды подсоединены к соответствующим установочным 10 входам триггерного счетчика импульсов.
СмотретьЗаявка
1653751
МПК / Метки
МПК: H03K 3/72
Метки: генератор, импульсов, прямоугольных
Опубликовано: 01.01.1973
Код ссылки
