Многоточечный сигнализатор температуры

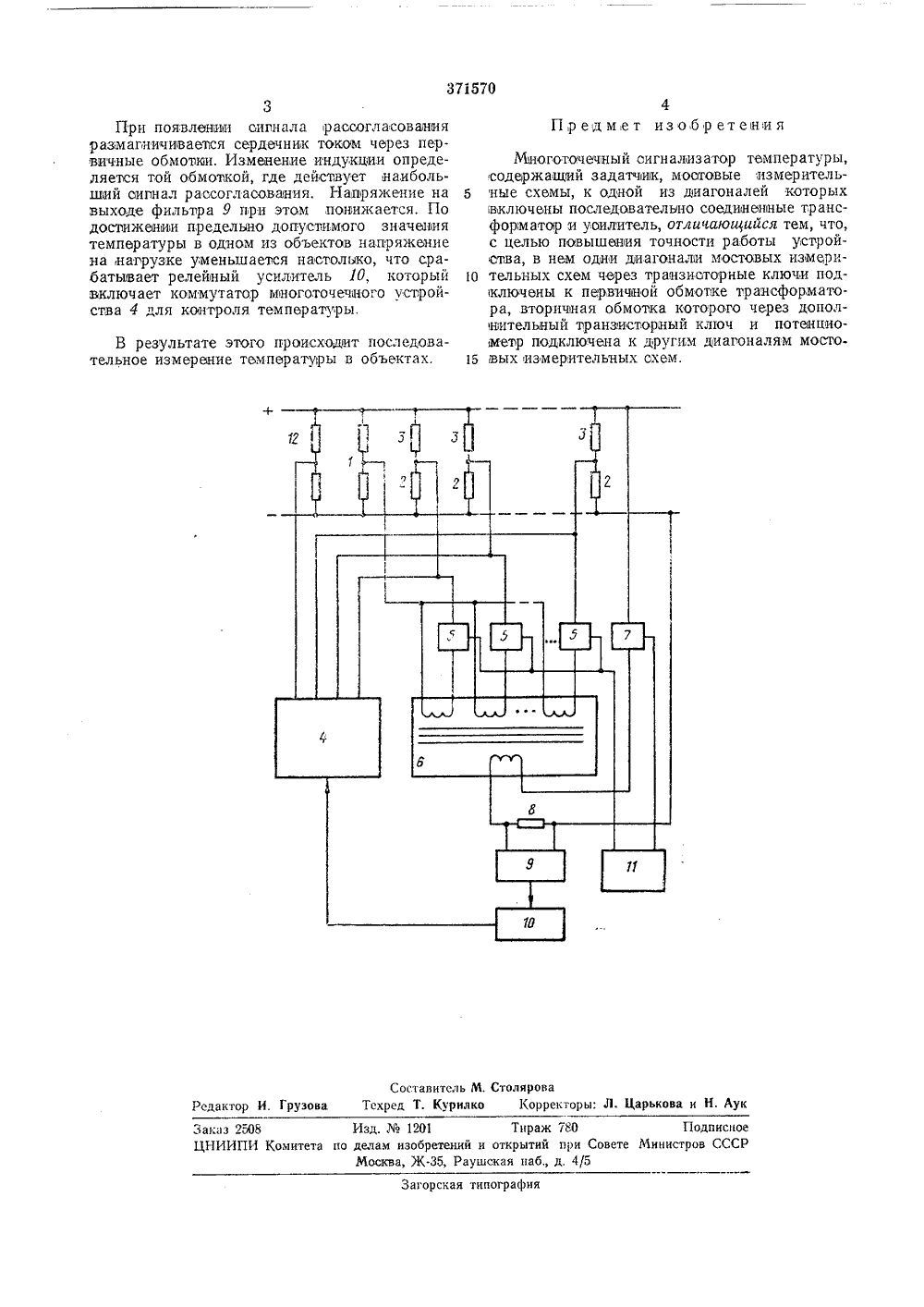

371570 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Соеетсика Сенналистичесика еспублииЗависимое от авт, овидетельства-Заявлено 07.Х,1970 ( 1490061/18-24)с присоед 1 инением заявки-Приоритет -Кл. Ст 050 23/ Котаитот по делато обретений и открытии рри Совете Министров ССОРОпубликован 2 Н,1973. Бюллетень1 1-555.6 (088 та опубликования описания 29.7.19 Авторизобретен О. П. Дьяков витель МНОГОТОЧЕЧНЫЙ СИГНАЛИЗАТОР ТЕМПЕРАТУР ти ва аныДля 20выен 3,етсятем 25 1Изобретение относится к области автомаии и может быть использовано в устройстх для контроля температуры.Известны многоточечные сигнализаторытемпературы, содержащие задатчик и мостовые измерительные схемы, к одной из диагоналей которых подключены последовательносоединенные трансформатор и усилнтель.Предложенное устройство отличается тем,что в нем одни диагоналки мостовых измерительных схем через транзисторные ключи подсоединены к первичной обмотке трансформатора, а вторичная обмотка трансформатора через дополнительный транзисторный ключ и потенциометр - к другим диагоналям мостовых 15измерительных схем.На чертеже показана блок-схема многоточечного оигпализатора температуры.От источника постоянного тока запитзадатчик 1 температуры, используемыйобщего сигнального устройства, и мостоизмерительные схемы 2 с терморезисторамК диагоналям мостовых схем подключамноготочечное устройство 4 для контроляпер атуры,Через транзисторные ключи 5 первичныеобмотки трансформатора б подсоединены к задатчику 1 температуры и измерительным схемам 2, Вторичная обмотка трансформатора блоследовательно с транзисторным ключом 7 и 30 нагрузкой 8 подключена к источнику постоянного тока. Сигнал с нагрузки через фильтр У поступает на релейный усилитель 10, который управляет цепью включения многоточечного устройства 4 для контроля температуры,Цепи управления транзисторных ключей 5 запитываются от источника 11 переменного тока, причем сигнал управления на транзисторные ключи 5 первичных обмоток и транзисторный ключ 7 вторичной обмотки подается в противофазе. Уровень настройки многоточечного устройства 4 для контроля температуры определяется другим задатчиком 12 температуры.Схема работает следующим образом, Если отклонения температуры в объектах невелики, то сигнал с выхода релейного усилителя 10 не поступает и коммутатор многотоцецпого устройства для контроля температуры выклюцен. От источника 11 переменного тока пооцередно в каждый полупериод открываются то транзисторные ключи 5 первичных обмоток, то транзисторный ключ 7 вторичной обмотки. В схеме использован трансформатор б с прямоугольной петлей гистерезиса.В случае отсутствия сигналов на первичных обмотках, трансформатор 6 насыщается током через вторичную обмотку. Этому состоянию трансформатора соответствует отсутствне сигнала на выходе релейного усилителя 10,Тираж 780 Подписное ткрытий при Совете Министров СССР ая наб д. 4/5 Изд. Мо 1201омитета по делам изобретений иМосква, Ж-З 5, Раушск Заказ 2 ЯОЦНИИП агорская типогр 3При появлениями сигнала рассогласования размагничивается сердечник током через первичные обмотии. Изменение индукции определяется той обмоткой, где действует наибольший сипнал рассогласования. Напряжение на выходе фильтра 9 при этом понижается, По достиженни предельно допустимого значення температуры в одном из объектов напряжение на нагрузке уменьшается настолько, что срабатывает релейный усилитель 10, который включает коммутатор многоточечного устройства 4 для контроля температуры. В результате этого происходит последовательное измерение температуры в объектах,Многоточечный оигнализатор температуры,содержащий задатчин, мостовые нзмеритель ные схемы, к одной из диагоналей которыхвключены последовательно соединенные трансформатор и усилитель, отличающийся тем, что, с целью повышения точности работы устройства, в нем одними диагоналки мостовых измери тельных схем через транзисторные ключи подключены к первичвой обмотке трансформатора, вторичная обмотка которого через дополнительный транзисторный ключ и потенциоиетр пюдключена к другим диагоналям мосто вых измерительных схем.
