Устройство для регулирования температуры аэросмеси мельничной установки

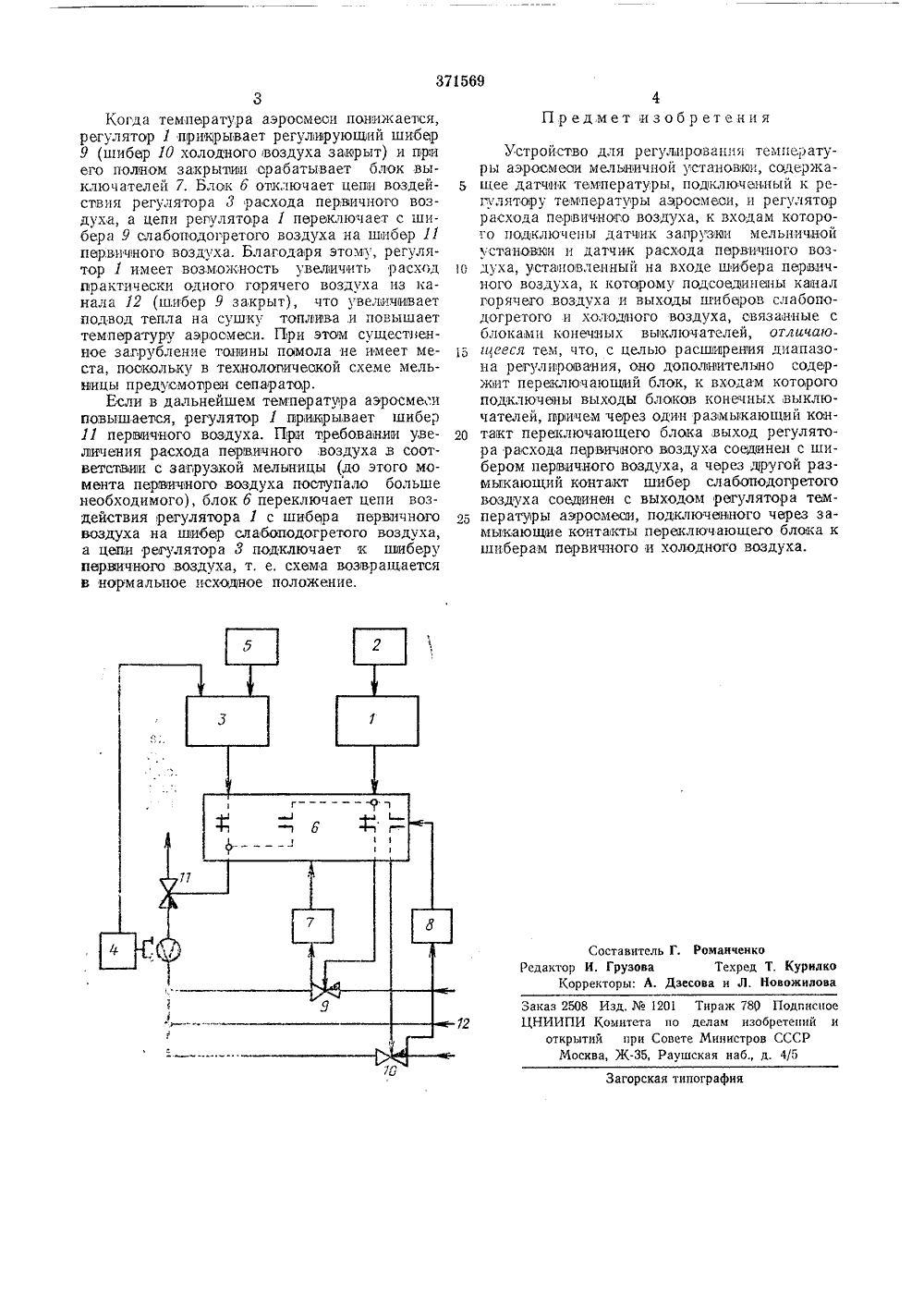

Союз Советских Социалистических РеспубликЗависимое от Заявлено 05.1 авт. свидетельства-1971 ( 1605777/18-24) М.Кл, 6 056 23/19 присоединением заявтаи-Комитет по деламизобретений и открмтипри Совете МинистровСССР риорит УД К 621-555,6(088.8 22 Л 1.1973. Бюллетень12 уолико Дата опубликования описания 29.7,197 Авторы зобретени Э. И. Ганжерли и Н, В. Кваш явитель РОЙ СТВО ДЛЯ РЕГУЛ И РОВАН И АЭРОСМЕСИ МЕЛЬНИЧНОЙ У ЕМПЕРАТУРНОВКИ Структурнчертеже.Устройство состоит,из регулятора 1 температуры аэросмеси, получающего сигнал от дат 5 чика 2 температуры аэросмеси, регулятора 3расхода первичного воздуха, получающегосигнал от датчика 4 расхода первичного воздуха, и датчика 5 загрузки мельницы, и переключающего блока б, связанного с блоками10 конечных выключателей 7 и 8, регулирующихшиберов слаооподогретого воздуха 9 и холодного воздуха 10. При нормальном режиме работы установки регулятор 3 воздействует нашибер 11, температура аэросмеси поддержи 15 вается регулятором 1, воздействующим на шиберы 9 и 10,В случае повышения температуры аэросмеси н при полном открытии шибера 9 слабоподогретого воздуха переключающий блок б по20 сигналу от блока конечных выключателей переключает регулятор 1 с шибера .слабоподогретого воздуха на шибер холодного воздуха,При тенденции к понижению температурырегулятор 1 закрывает шибер холодного воз 25 духа и после этого по сигналу от блока конечных выключателей 8 через блок б переключается на шибер 9 слабоподопретого воздуха.Во всех этих режимах регулятор 8 поддерживает требуемый расход сушильного и вентилирующего агента. 30 Известны устроиства для регулирования температуры аэросмеси мельничной установтси, содержащие датчики расхода первичного воздуха, загрузки, мельничной установки и температуры аэросмеси, регуляторы расхода первичного воздуха,и температуры аэросмеси, а также шиберы первичного, холодного и слабо- подогретого воздуха и блоки конечных выключателей,Однако известные устройства не обеспечивают требуемой температуры аэросмеси при увеличении влажноети топлива или низком подо греве воздуха.Предлагаемое устройство отличается от известных тем, что оно дополнительно снабжено переключающим блоком, к входам которого подключены выходы блоков конечных выключателей, причем через один размыкающий контакт переключающего блока выход регулятора расхода первичного воздуха соединен с шибером первичного воздуха, а через другой размыкающий контакт шибер слабоподогретого воздуха связан с выходом регулятора температуры аэросмеси, подключенного через замыкающие контакты переключающего устройства к шиберам первичного и холодного воздуха. Благодаря переключению цепей воздействия регулятора температуры аэросмеси расши 1 ряется диапазон регулирования. ая схема устроиства показана на371569 Заказ 2508 Изд.1201 ЦНИИПИ Комитета пооткрытий при СовеМосква, Ж, Рау ираж 780 одписпое тепий и ССР делам изобМинистров кая наб., д горская типография 3Когда температура аэроомеси понижается, регулятор 1 прикрывает регулирующий шибер 9 (шибер 10 холодного воздуха закрыт) и при его полном закрылии срабатывает блок выключателей 7. Блок б отключает цепи воздействия регулятора 3 расхода первичного воздуха, а цепи регулятора 1 переключает с шибера 9 слабоподогретого воздуха на шибер 11 первичного воздуха. Благодаря этому, регулятор 1 имеет возможность увеличить расход практически одного горячего воздуха из канала 12 (шибер 9 закрыт), что увеличивает подвод тепла на сушку топлива и повышает температуру аэроомеси. При этом сущестиенное загрубление тонины помола не имеет места, поскольку в технолопичеокой схеме мельницы предусмопрен сепаратор.Если в дальнейшем температура аэросмеси повышаеася, регулятор 1 нрикрывает шибер 11 первичного воздуха. При требовании увеличения расхода первичного воздуха в соответстаии с загрузкой мелыницы (до этого момента первичного воздуха поступало больше необходимого), блок б переключает цепи воздействия регулятора 1 с шибера первичного воздуха на шабер слабоподогретого воздуха, а цепи регулятора 8 подключает к пвиберу первичного воздуха, т. е. схема возвращается в нормальное исходное положение. 4 П р едмет из об р ет енияУстройство для регулирования температуры аэросмеаи мельничной установки, содержа- Ь щее датчик температуры, подключенный к ре 1 улятору температуры аэросмеси, и регулятор расхода первичного воздуха, к входам которого подключены датчик запрузии мельничной установки и датчик расхода первичного воз духа, установленный на входе шибера первичного воздуха, к которому подсоед 1 инены канал горячего воздуха и выходы шиберов слабоподогретого и холодного воздуха, связанные с блоками конечных выключателей, отличаю иеесл тем, что, с целью расши 1 рения диапазона регулирования, оно дополнительно содержит переключающий блок, к входам которого подключены выходы блоков конечных выключателей, дричем через один размыкающнй кои такт переключающего блока, выход регулятора расхода первичного воздуха соединен с шибером первичного воздуха, а через другой размыкающий контакт шибер слабоподогретого воздуха соединен с выходом регулятора тем пературы аэроомеси, подключвнного через замьвкаюдие контакты переключающего блока к шиберам первичного и холодного воздуха. Составитель Г. Романченкоактор И. Грузова Текред Т. Курилко Корректоры: А. Дзесова и Л. Новожилова
