Уплотнительное кольцо
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

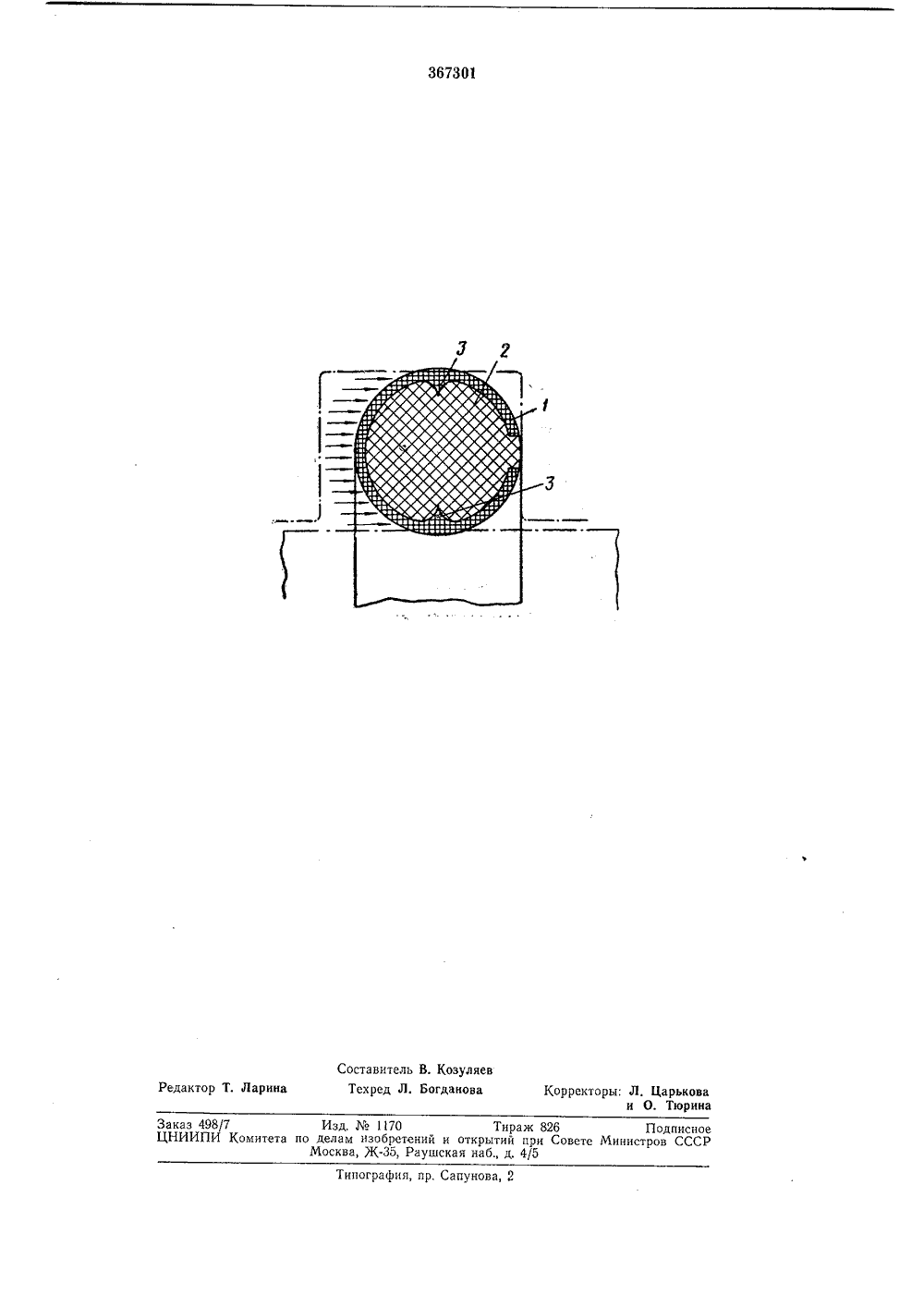

Союз Советских Социалистических Республик. Кл. Г 161 15/3 явкис присоединениемПриоритет Комитет по делам изобретений и откры при Совете Микистр СССР93 с Бюллетен К 62-762.444(08 публиковано 23. 1.1973 Дата опубликования описани Авторы зобретения Уманчик Б. С. Захаров, В. Л, Яковенко и Заявител ЛОТНИТЕЛЪНОЕ КОЛЬ ретени мет и о с заключенным во у эластичным матем, что, с целью улучепления материаловна внутренней пой оболочки в диаметлнены выступы, приовой оболочки состав- поперечного сечения ы выступов кольцоболочк и 1 ееся те кого сц кольца ластово .и выпо ропласт щины толщин Упл отн.ительноефторопластовуюриалом, отличающения механичес25 уплотнительноговерхности фторопральной плоскостчем толщина фтоляет 0,1 - 0,2 тол30 кольца и 0,5 - 0,7 Изобретение относится к области машиностроения, а именно к уплотнительным кольцам.Известны уплотнительные кольца с заключенным во фторопластовую оболочку эластичным материалом.Предлагаемое уплотнительное кольцо отличается от известных тем, что на внутренней поверхности фторопластовой оболочки в диаметральной плоскости выполнены выступы, причем толщина фторопластовой оболочки составляет 0,1 - 0,2 толщины поперечного сечения кольца и 0,5 - 0,7 толщины выступов.Такое отличие позволило улучшить механическое соединение оболочки с материалом.На чертеже представлено описываемое уплотнительное кольцо в разрезе,Уплотнительное кольцо состоит из фторопластовой оболочки 1 и эластичного материала 2, На внутренней поверхности фторопластовой оболочки в диаметральной плоскости выполнены выступы 3, причем толщина фторопластовой оболочки составляет 0,1 - 0,2 толщины поперечного сечения кольца и 0,5 - 0,7 толщины выступов, Выступы 3 служат для компенсации выдавленного в зазор фторопласта и предотвращения прорыва стенки оболочки. Во время вулканизации резины в пресс-форме, которая ведется при температуре 140 - 160 С и давлении 50 кг/см и выше, фторопласт размягчается и частично выдавливается в зазор в виде облоя. При этом стенкифторопластовой оболочки 1 становятся тонкими и рвутся,5 Принцип действия уплотнительного кольцасводится к установке его в канавку с предварительным обжатием поперечного сечения.Уплотнительное кольцо с фторопластовойоболочкой 1, снабженной выступами 3, позво 10 лит применять их в уплотнительных узлах,работающих в агрессивных жидкостях, а также жидкостях, растворяющих резину и другие резиноподобные материалы. Кроме того,применение предлагаемого уплотнительного15 кольца дает возможность избежать явленияфреттинг-коррозии, например, в торцовыхуплотнениях,ография, пр. Сапунова, 2 Заказ 498/7 Изд,1170 Тираж 82 б Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская иаб., д. 4(5
СмотретьЗаявка
1434248
Б. С. Захаров, В. Л. Яковенко, Н. П. Уманчик
МПК / Метки
МПК: F16J 15/32
Метки: кольцо, уплотнительное
Опубликовано: 01.01.1973
