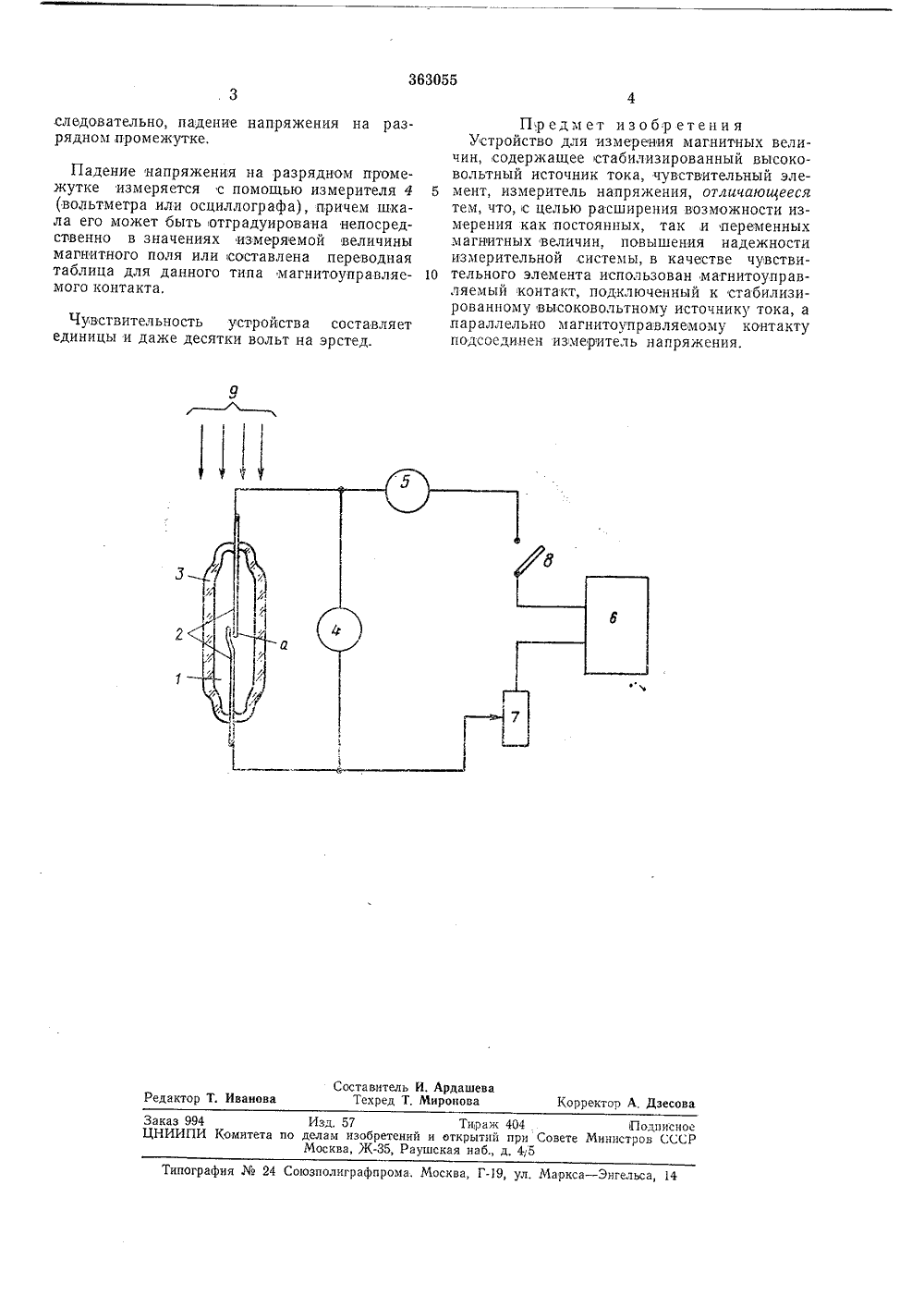

ОП ИСАНИ ЕИЗОБРЕТЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик363055 видетельства-ависимое о Заявлено 26.1 Ч.1971 ( 1652392(18-10с присоединением заявки-М. Кл. Ст 01 г 33/О Кохтитет по лолам изобретений н открытийиоритет при Совете Министр СССРУДК 621.317.42(088,8) Опубликовано 20.Х 11.1972. Бюллетеньза 19 Дата опубликования описания 1.111.1973. Моргунов, Ю, В. Беликов и В, И, Титов аявител УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МАГНИТНЫХ ВЕЛИЧИНо не имеет этих известных тем льного элемент емый контакт,ному стабилиз а параллельно ту подсоединенИзобретение относится к измерительнойтехнике и может быть использовано,для измерения магнитных полей соленоидов, постоянных магнитов, импульсных магнитных полейустройств техники связи. 5В настоящее время измерение магнитныхвеличин осуществляется с помощью приборов,принцип действия которых основан на язвлении электромагнитной индукции. К таким приборам относятся индукционные тесламеры с 10вращающимися или совершающими крутильные колебания катушками, а также приборы,принцип действия которых основан на взаимодействии измеряемого поля с током рамки,Однако такие приборы характеризуются наличием скользящих контактов или источникасжатого воздуха, зависимостью показаний отвнешних механических воздейсгвий, измерением характеристик только постоянных магнитных полей, 20Предлагаемое устройств не.достатков и отличается от , чтов нем в качестве чувствите а использован магнитоуправля подключенный к вьгсоковольт ированному источнику тока, магнитоуправляемому контак из.меритель напряжения,При перемещении магнигоуправляемогоконтакта в простраьгсгво с некоторой напря- ЗО женностью поля под деиствием сил магнитного взаимодействия будет изменяться расстояние между электродами, что, в свою очередь, приведет к резкому изменению падения напряжения на коронном разряде, которое с высокой степенью точности измеряется с помощью электроизмерительных приборов. При этом, чем выше напряженность магнитного поля, тем больше сила взаимодействия между электродами, тем меньше расстояние между ними, тем меньше величина падения напряжения, измеряемого между электродами.На чертеже дана схема предлагаемого уст- н роиства.Устройство содержит магнитоуправляемый контакт 1, электроды 2 из магнитомягкого материала, стеклянный баллон 3, заполненный азотом, измеритель 4 падения напряжения (вольтметр, осциллограф), микроамперметр Ь, стабилизированный высоковольтный источник тока б, ограничивающее сопротивление 7, выключатель (тумблер) 8. 9 - линия магнитного поля, а - расстояние между пружинами.Устройство работает следующим образом, При включении тумблера 8 в цепи устанавливается и поддерживается постоянным ток порядочка десятых долей миллиампера от высоковольтного стабилизированного источника б. Под действием измеряемого магнитного поля изменяется расстояние между электродами и,аказ 994 Изд, 57 Тираж 404 НИИПИ Комитета по делам изобретений и открытий приС Москва, Ж, Раушская наб., д, 45ПодписноеМинистров СССР ипография24 юзполиграфпрома. Москва, Г, ул. Маркса - Энгельса, 14 следовательно, падение напряжения на разрядном промежутке. Падение напряжения на разрядном промежутке измеряется с помощью измерителя 4 (вольтметра или осциллографа), причем шкала его может быть отградуирована непосредственно в значениях измеряемой величины магнитного поля или составлена переводная таблица для данного типа магнитоуправляемого контакта. Чувствительность устройства составляетединицы и даже десятки вольт на эрстед. Предмет изобр етенияУстройство для измерения магнитных величин, содержащее стабилизированный высоковольтный источник тока, чувствительный эле мент, измеритель напряжения, отличающеесятем, что, с целью расширения возможности измерения как постоянных, так и переменных магнитных величин, повышения надежности измерительной системы, в качестве чувстви тельного элемента использован магнитоуправляемый контакт, подключенный к стабилизированному высоковольтному источнику тока, а параллельно магнитоуправляемому контакту подсоединен измеритель напряжения.
СмотретьЗаявка
1652392
В. Н. Моргунов, Ю. В. Беликов, В. И. Титов
МПК / Метки
МПК: G01R 33/00
Метки: vftif, всесоюзная
Опубликовано: 01.01.1973
