Всесоюзная 1п5 тгутур rrvpr. n. f: li и ji risciii uu-i i. ahil t. ftb5, 1

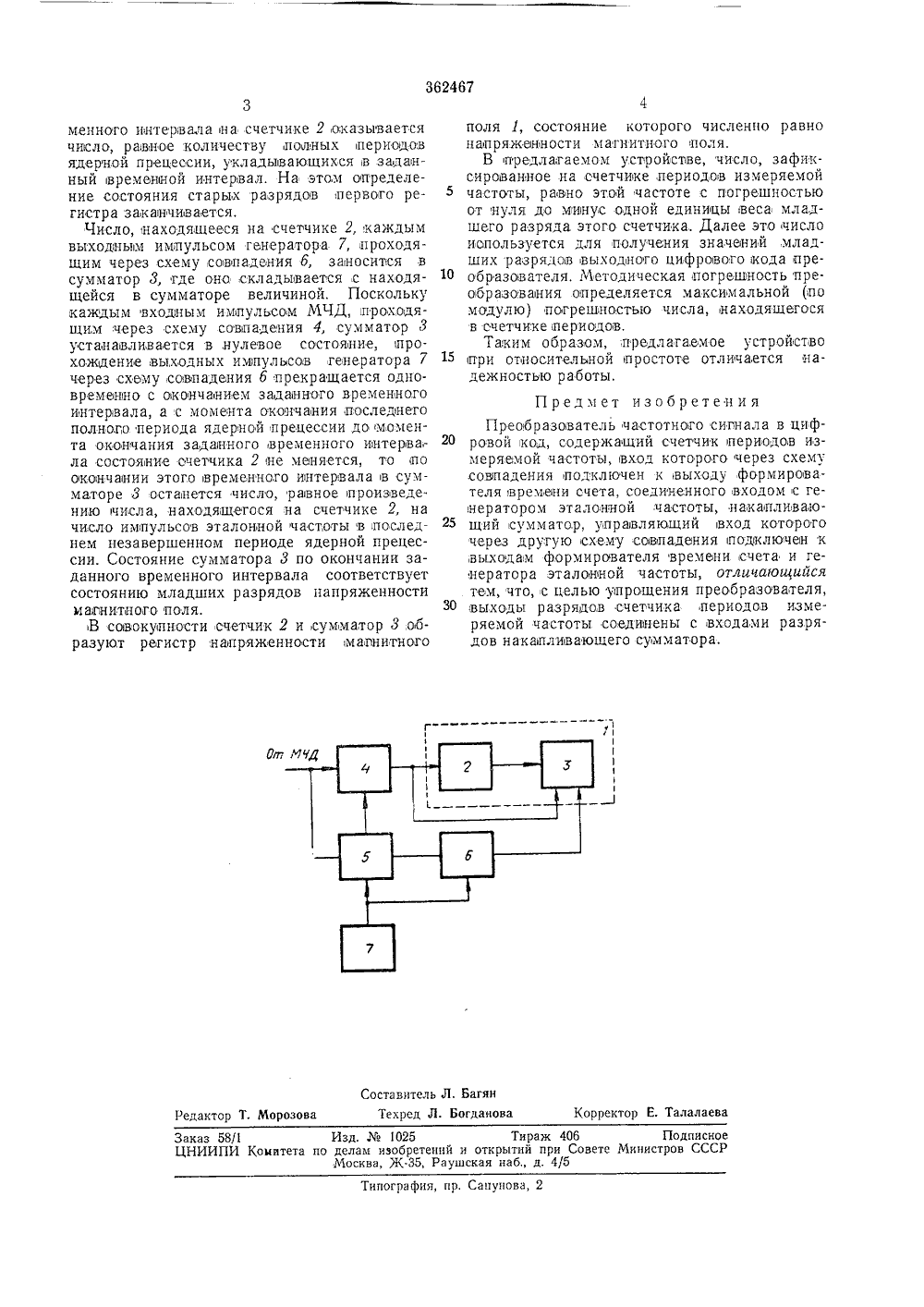

Сосе Советскик Социалистических РеспубликЗависимое от авт. свидетельствавлено 16.11,1971 (М 1629627126 Кл, Н 031 с 13120 с присоединением заявкиПриоритет Комитет по делам аобретений и открытий при Совете Министров СССРпубликовано 13,Х 11.1972. Бю ата опубликования описания летень Ъ УДК 681.325(088,8) за 1973. Б, Клепер, Л. Ш. Кузнецов, В. А. Молодцов и К, К. Поляков Заявитель собое конструкторское бюро Министерства геологии СС ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТНОГО СИГНАЛА В ЦИФРОВО КОДИзобретение относится к области геофизических магнитных исследованийв частностик преобразователям выходного сигнала датчика ядерночпрецессионного магнитометра вци фр ово й код.Известен преобразователь частотного сигна;ла в цифровой код, содержащий счетчик лериодов измеряемой частоты, вход которогочерез схему совпадения подключен к выходуформирователя времени счета, соединенноговходом с генератором эталонной частоты, накапливающий сумматор, управляющий входкоторого через другую схему совпадения подключен к выходам формирователя временисчета и генератора эталонной частоты,Однако известное устройство отличаетсясложным алгоритмом, преобразования и большии объемом аапаратуры,С целью упропения в предлагаемом преоб-,разователе выходы разрядов счетчика периодов измеряемой частоты соединены с входами разрядов накапливающего сумматора.На чертеже представлена блок-схема предлагаемого устройства.Регистр магнитното поля 1 состоит изстарших разрялов, образованных счетчиком 2периодов измеряемой частоты, младших, образованных накапливающим сумматором 3,причем выходы разрядов счетчика 2 соединены со входами разрядов сумматора 3. Вход счетчика 2 и установочные входы разрядов сумматора 3 соединены,с выходом схемы сов,падения 4, один из входов которой соединен с выходом формирователя 5 времени счета, а 5 второй - с выходом ядерно-лрецессионногомагниточувствительного датчика (МЧД). Выход последнего соединен также,с установочным входохт формирователя 5, выход которого соединен с одним из:входов схемы совпаде ния 6, Вход формирователя 5 и второй входсхемы совпадения 6 соединены с выходом генератора 7 эталонной частоты, Выход схемы совпадения 6 соединен с улравляющим:входом сумматора 3.Формирователь 5 пересчитывает определенное число выходных импульсов, генератора 7 и формирует задаичный врехтенной,интервал.Запуск формирователя 5 осуществляется птервым из выходных импульсов МЧД, постунаю щих,на его установочный вход, в результатечего осуществляется синхронизация начала временного интервала с началом периода ядерной прецессии (с точностью до периода эталонной частоты). С выхода форхтировате ля 5 на входы схем совпадения 4 и 6 в течение заданного временного интервала поступает разрешающий сигнал, и выходные импульсы МЧД проходят через схему совпадения 4 на вход счетчика 2 и установочные вхо ды разрядов сумматора 3. По оканчании вре362467 ставитель Л. ВагинТехред Л. Богданова едактор Т. Морозов Корректор Е. Талалаев Заказ 58/1 Изд.1025 Тираж 406ЦНИИПИ Комитета по делам изобретений и открытий при СоветеМосква, Ж, Раушская наб., д. 4/5 Подписноенистров СССР ипография, пр. Сапунова, 2 менного интервала на счетчике 2 оказывается число, равное количеству полных периодов ядерной прецессии, укладьввающихся в заданный времеиной интервал, На этом определение состояния старых разрядов первого регистра заканчивается.Число, находящееся на счетчике 2, каждым выход 1 ньнм импульсом генератора 7, проходящим через схему совпадения б, заноситься в сумматор 3, где оно складывается с находящейся в сумматоре величиной, Поскольку еаждым входным импульсом МЧД, проходящим через схему совпадения 4, сумматор 3 устанавливается в,нулевое состояние, прохождение, выходных и.апульсов генератора 7 через схему совпадения б прекращается одновременно с окончанием заданного временного интервала, а с момента окончания,последнето полного периода ядерной прецессии до момента окончания заданного временного ивтервала состояние очетчика 2 не меняется, то по окончании этого временного интервала в сумматоре 3 останется число, равное произведению числа, находящегося на счетчике 2, на число импульсов эталонной частоты в последнем незавершенном периоде ядерной прецессии. Состояние сумматора 3 по окончании заданного временного интервала соответствует состоянию младших разрядов напряженности магнитного поля.В совокупности счетчик 2 и сумматор 3,ооразуют регистр напряженности мапнитного поля 1, состояние которого численно равно напряжен 1 ности магнитного поля,В предлагаемом устройстве, число, зафиксированное на счетчике,периодов измеряемой частоты, равно этой частоте с погрешностью от нуля до минус одной единицы веса младшего разряда этого счетчика. Далее это число используется для получения значений,младших разрядов выходного цифрового кода цре образователя, Методическая погрешность преобразования определяется максимальной (по модулю) погрешностью числа, находящегося в счетчике периодов.Таким образом, предлагаемое устройствопри относительной простоте отличается надежностью работы. Предмет изобретенияПреобразователь частотного сипнала в цифровой код, содержащий счетчик периодов измеряемой частоты, вход которого через схему совпадения подключен к выходу формирователя времени счета, соединенного входом с ге,нератором эталонной частоты, накапливаю щий сумматор, управляющий вход которогочерез другую схему совпадения подключеи к ,выходам формирователя времени счета и генератора,эталонной частоты, отличаощийся тем, что, с целью упрощения преобразователя, 80 выходы разрядов счетчика периодов измеряемой частоты соединены с входами разрядов накапливающего сумматора.
