Номер патента: 361804
Автор: Авторы
Текст

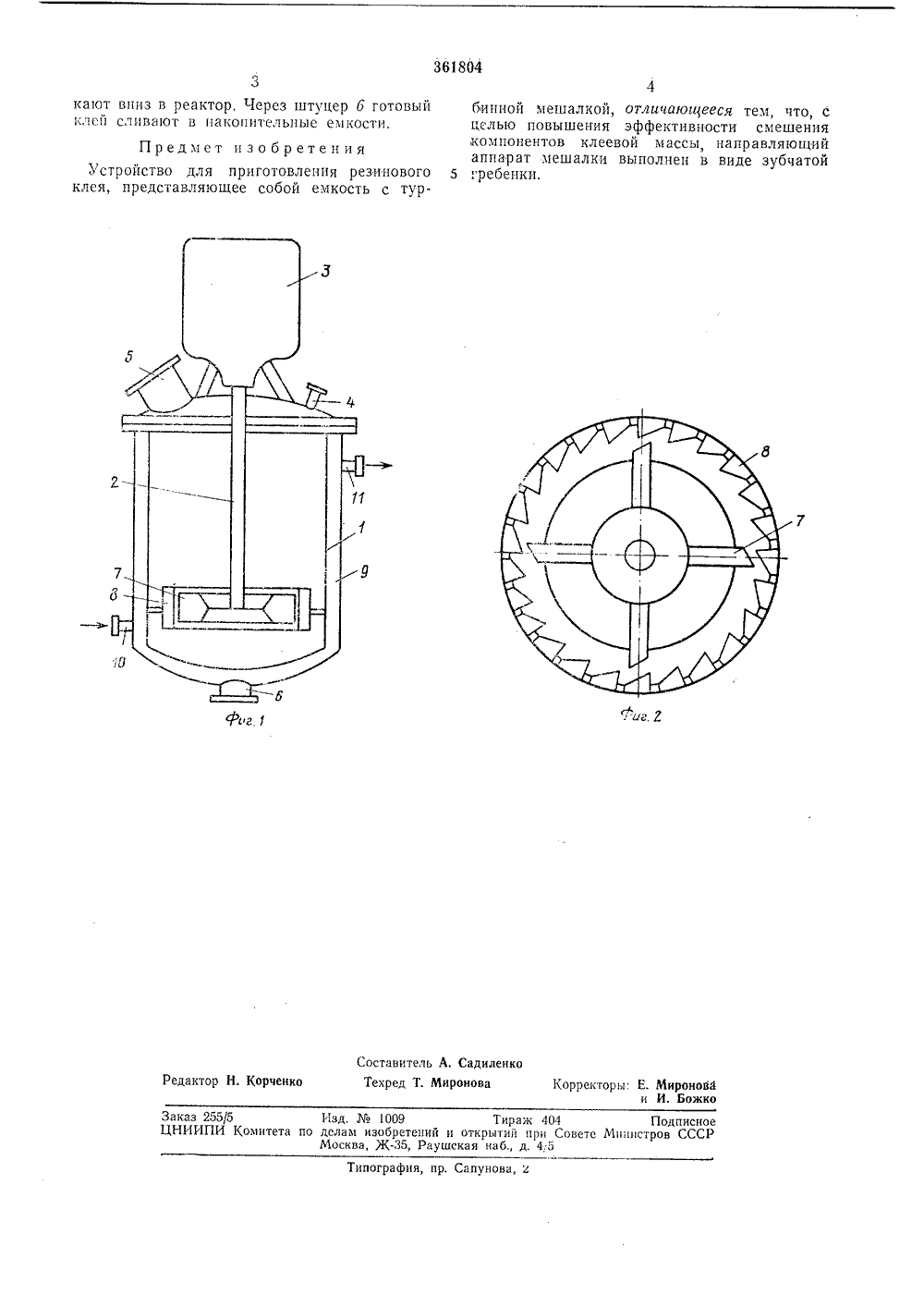

ОПИСАНИЕ ИЗОБРЕТЕН Ия К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски Социйлистицесккх Республик"1. Кл. с присоединением заявкиКомитет по дел риоритет изобретвиии и открытипри Совете МииистровСССР УД 1, 66,063,8(088,8 Опубликовано 13.Х 11,1972. Бюллетеньза 197Дата опубликования описания 15.П.1973 Авторыизобретеп иович, Е. М. Соловьев и Н. А. Крейцб Ярославский технологический инстит Заявите,", ; .ь 1 1 "Ь.т ОЙСТВО ДЛЯ ПРИГОТОВЛЕ РЕЗИНОВОГО КЛЕЯтвана мновог вала 2 4 для загрузя выпуалки 7,9 для входа и Изобретение относится к устройс омогенизации при производстве р клея Известно устройство для приготовления реинового клея, представляющее собой емкостьтурбинной мешалкой. Однако производиельность указанного устройства мала из-за длительного времени гомогенизации,Для повышения эффективности смешения омпонентов клеевой массы предлагается наравляющий аппарат мешалки выполнять в виде зубчатой гребенки. На фиг. 1 показано описываемое устройство; на фиг. 2 - мешалка с направляющим аппаратом.Устройство состоит из корпуса 1, привода, электродвигателя 3, штуцера обратного холодильника, люка 5 дляки исходных продуктов, штуцера б дл ска готового продукта, турбинной меш направляющего аппарата 8, рубашки теплообмена, штуцеров 10 и 11 длявыхода воды.Устройство работает следующим образом.Предварительно измельченную клеевую резиновую смесь и растворитель в необходимом ,количестве (согласно рецепту клея) через люк 5 загружают в реактор. При вращении турбинной мешалки 7 система растворитель -крошка проходит через мешалку, подхватьется ее лопатками и отбрасывается направляющий аппарат 8,За счет большой скорости вращения ме 5 шалки процесс набухания и растворения частичек проходит более интенсивно. Турбинная мешалка создает значительную турбулизацию, что приводит к быстрейшему достижению гомогенности системы, Набухающие в10 растворителе частицы резиновой смеси попадают в зазор между удлиненной частью лопаток турбинной мешалки 7 и направляющи,аппарата 8. При этом с поверхности частиснимается наружный слой вследствие сниже15 нпя его когезионной прочности в процессе набухания; кроме того, частицы дополнительнизмельчаются, Указанный положительньпэффект дополнительного измельчения в процессе набухания и растворения дает возмож20 ность еще больше сократить время приготовления клея. Дополнительно пзмельченнычастицы резиновой смеси, проходя через Шелевые зазоры направляющего аппарата 8снова захватываются турбинной мешалкой25 и попадают в зазор между ее лопаткаминаправляющими аппарата 8 и так до тех порпока частицы полностью не растворятся,Пары растворителя во время приготовления клея, поднимаясь по штуцеру 4, попада30 ют в холодильник, где охлаждаются и стеМироно ехред каз 255/5 Изд,1009 Тираж 40НИИПИ Комитета по делам изобретений и открытий приМосква, Ж, Раушская наб., д. 4,5 Подписное вете Министров СССРипография, пр. Сапунова ка 1 от вниз в реактор, Через штуцер 6 готовыйклей сливают в накопительные емкости. Предмет изобретения Устройство для приготовления резиновогоклея, представляющее собой емкость с турбинной мешалкой, отличаюшееся тем, что, с цслью повышения эффективности смешения ,компонентов клеевой массы, направляющий аппарат мешалки выполнен в виде зубчатой 5 :ребенки.
СмотретьЗаявка
1421436
С. Г. Юхнович, Е. М. Соловьев, Н. А. Крейцберг Ярославский технологический институт
Авторы изобретени
