Ю. -а. -с. ю. кишунас, в. л. серейка, б. -п. б. беляускас ии. р. и. пуоджюсспециальное конструкторское бюро вычислительных машин

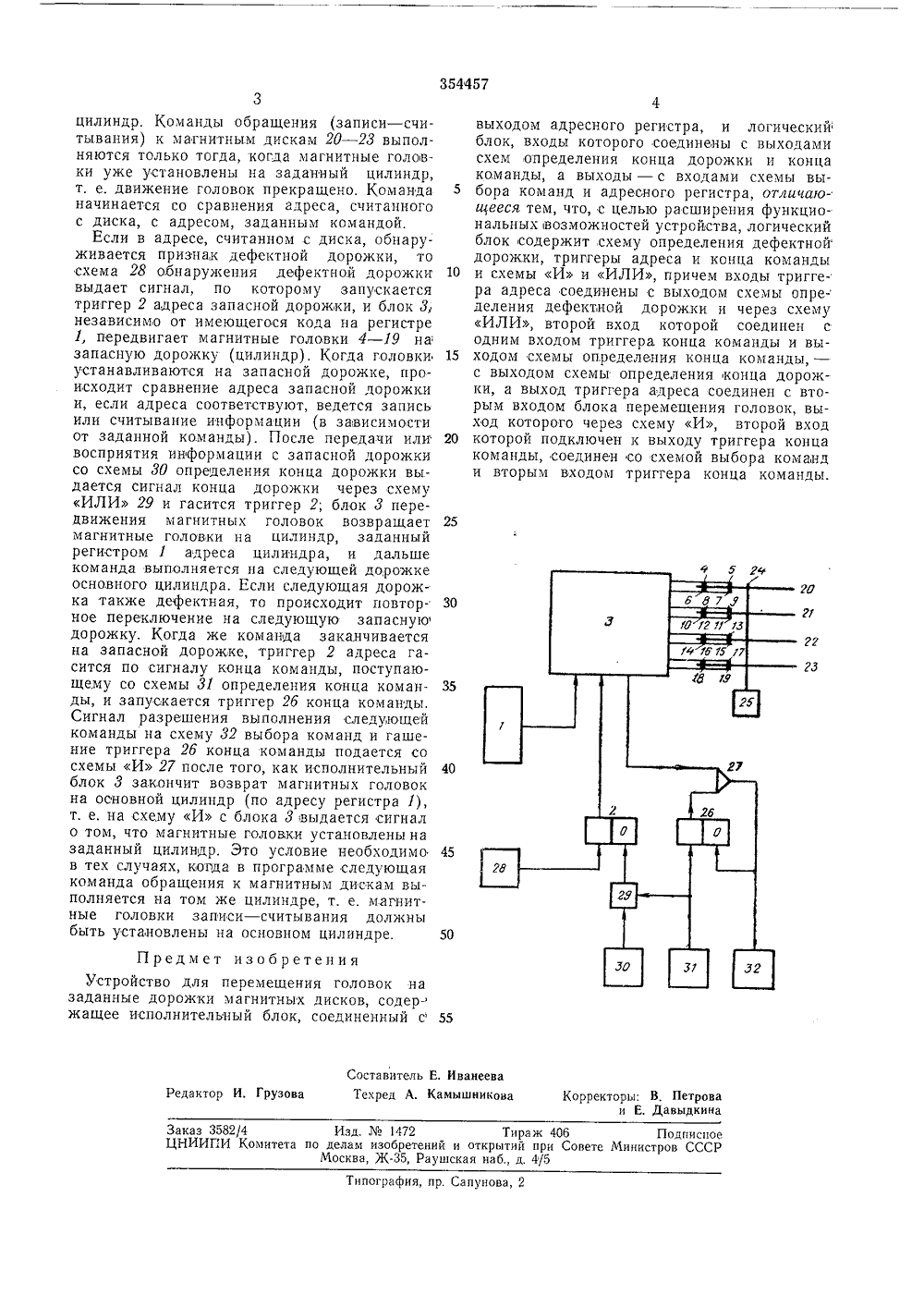

ПЙ 354457 О С АН" И Е ИЗОБРЕТЕНЙЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ исимое от авт. свидетельства18 24)14957 Заявлено 18.1.19 1 5 Г 48 Комитет по дел етеиий и открытийСовете МииистровСССР 72, Бюллетень30 УДК 681.327(08 публиковано 09.Х. ата опубликования описания ЗО.Х,19 Авторы зобретения Беляускас нас, В. Л, Серейка, Б и И,-Р. И. Пуоджюспециальное конструкторское бюро вычислительных 3 аявител н СТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ ГОЛОВОК Н ДОРОЖКИ МАГНИТНЫХ ДИСКОВ ННЫЕ кциональная схе с нрнсоеднненнсм заявкиПриоритет Изобретение относится к области вычислительной техники и предназначено для использования в запоминающих устройствах с магнитными дисками,Известные устройства для перемещенияголовок на заданные дорожки магнитныхдисков, содержащие исполнительный блок,подключенный к выходу адресного регистра,и логический блок, входы которого соединены,с выходами схем определения конца дорожки 1и конца команды, а выходы - с входами схемы выбора команд и адресного регистра, приперемещении головок с дефектной дорожникина запасную требуют изменения стандартных программ электронных цифровых вычислительных машин, что снижает их функциональные возможности.Предложенное устройство отличается тем,что его логический блок содержит схемуопределения дефектной дорожки, триггеры 20адреса и конца команды и схемы И иИЛИ, При этом входы триггера адресасоединены с выходом схемы определения дефектной дорожки и через схему ИЛИ, второй вход которой связан с одним входом 25триггера конца, команды и выходом схемыопределения конца команды, - с выходомсхемы определения конца дорожки. Выходтриггера адреса соединен с вторым входомблока перемещения головок, а выход послед него через схему И, второй вход которой подключен к выходу триггера конца команды, - со схемой выбора команды и вторым входом триггера конца команды.Это позволяет расширить функциональные возможности устройства.На чертеже показана фунма устройства.Она содержит адресный регистр 1 цилиндра, на котором хранится адрес основного цилиндра, задаваемого по отдельной команде; триггер 2 адреса запасной дорожки, при помощи которого через отдельный канал задается адрес запасного цилиндра (дорожки), независимо от имеющегося адреса на регистре цилиндра; исполнительный блок 3 для передвижения магнитных головок записи - считывания 4 - 19; магнитные диски 20 - 23 с осью 24 вращения; мотор 25 для вращения магнитных дисков; триггер 2 б конца команды; схему И 27; схему 28 определения дефектной дорожки; схему ИЛИ 29; схему 30 определения конца дорожки; схему 31 определения конца команды; схему 32 выборакоманд.Устройство работает следующим образом, По отдельной команде в адресный регистр 1 цилиндра записывается адрес и по этому адресу исполнительный блок 3 устанавливает все магнитные головки 4 - 19 на заданный354457 г Устроиство для перемещения головок назаданные дорожки магнитных дисков, содер-жащее исполнительный блок, соединенный с 55 Составитель И. Грузова Техред А.. Иванееваамышникова Корректоры: В, Петрови Е. Давыдкин едак Заказ 3582/4 Изд. Мв 1472 Тираж 406 ПодписпоЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква, Ж, Раушская наб., д. 4/5 ография, пр. Сапунова, 2 цилиндр. Команды обращения (записи - считывания) к магнитным дискам 20 - 23 выполняются только тогда, когда магнитные головки уже установлены на заданный цилиндр, т, е. движение головок прекращено, Команда начинается со сравнения адреса, считанного с диска, с адресом, заданным командой,Если в адресе, считанном с диска, обнаруживается признак дефектной дорожки, то схема 28 обнаружения дефектной дорожки выдает сигнал, по которому запускается триггер 2 адреса запасной дорожки, и блок 3, независимо от имеющегося кода на регистре 1, передвигает магнитные головки 4 - 19 на запасную дорожку (цилиндр). Когда головки устанавливаются на запасной дорожке, происходит сравнение адреса запасной дорожки и, если адреса соответствуют, ведется запись или считывание информации (в зависимости от заданной команды). После передачи или восприятия иноформации с запасной дорожки со схемы 30 определения конца дорожки выдается сигнал конца дорожки через схему КИЛИ 29 и гасится триггер 2; блок 3 передвижения магнитных головок возвращает магнитные головки на цилиндр, заданный регистром 1 адреса цилиндра, и дальше команда выполняется на следующей дорожке основного цилиндра. Если следующая дорожка также дефектная, то происходит повторное переключение на следующую запасную дорожку, Когда же команда заканчивается на запасной дорожке, триггер 2 адреса гасится по сигналу конца команды, поступающему со схемы 31 определения конца команды, и запускается триггер 2 б конца команды, Сигнал разрешения выполнения следующей команды на схему 32 выбора команд и гашение триггера 2 б конца команды подается со схемы И 27 после того, как исполнительный блок 3 закончит возврат магнитных головок на основной цилиндр (по адресу регистра 1), т. е. на схему И с блока 3 выдается сигнал о том, что магнитные головки установлены на заданный цилиндр. Это условие необходимо в тех случаях, котла в программе следующая команда обращения к магнитным дискам выполняется на том же цилиндре, т, е, магнитные головки записи - считывания должны быть установлены на основном цилиндре.Предмет изобретения 5 1 О 15 2 О 25 зо 35 40 45 выходом адресного регистра, и логический блок, входы которого соединены с выходами схем определения конца дорожки и конца команды, а выходы - с входами схемы выбора команд и адресного регистра, отличаюи 4 ееся тем, что, с целью расширения функциональных возможностей устройства, логический блок содержит схему определения дефектной дорожки, триггеры адреса и конца команды и схемы И и ИЛИ, причем входы триггера адреса соединены с выходом схемы определения дефектной дорожки и через схему ИЛИ, второй вход которой соединен с одним входом триггера конца команды и выходом схемы определения конца команды, - с выходом схемы определения конца дорожки, а выход триггера адреса соединен с вторым входом блока перемещения головок, выход которого через схему И, второй вход которой подключен к выходу триггера конца команды, соединен со схемой выбора команд и вторым входом триггера конца команды.
